| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | CE ROHS |
| 모델 번호 | 6SL3224-0BE33-0UA0 |

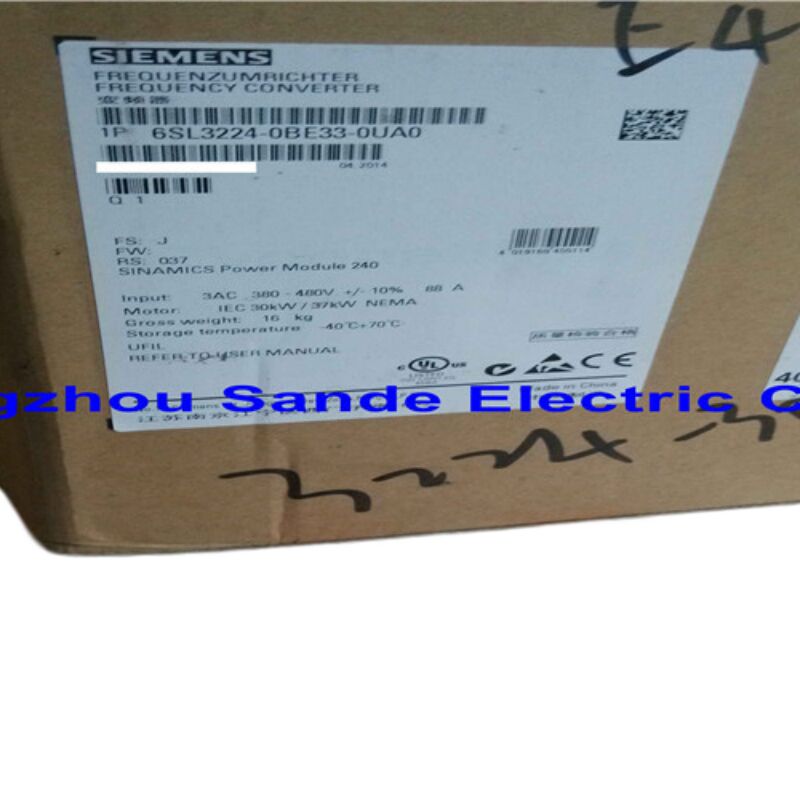

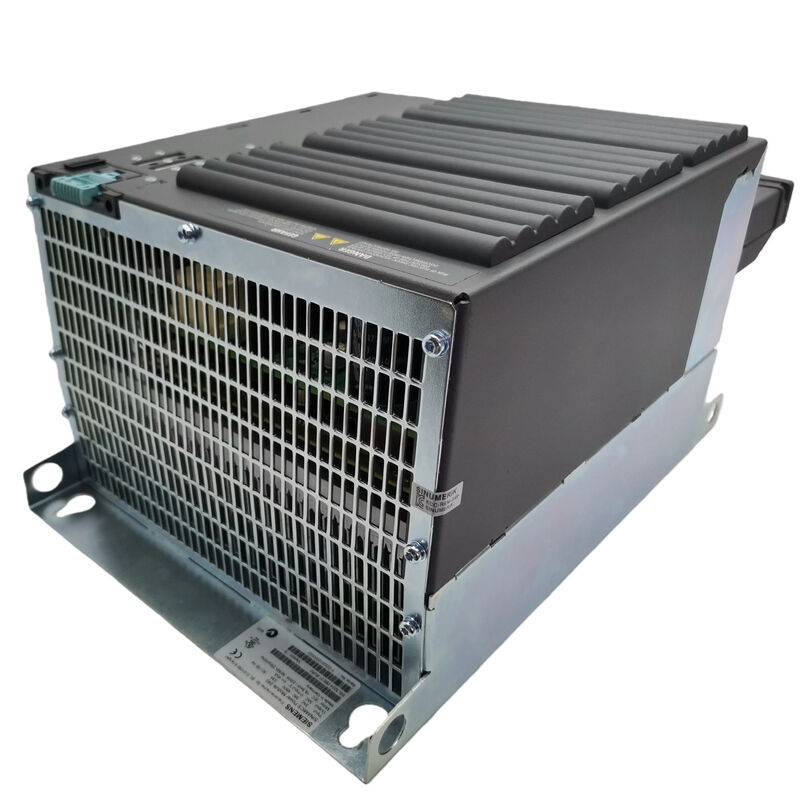

의6SL3224-0BE33-0UA0시멘스의 SINAMICS G120 드라이브 가족에서 30 kW의 전력 모듈입니다. 산업 자동화에서 가장 널리 배포 된 변주 주파수 드라이브 (VFD) 플랫폼 중 하나입니다. 구체적으로 이것은PM240 변종: 필터링되지 않은, 통합 된 브레이킹 헬퍼로, 380~480 V 전압 대역에 걸쳐 세 단계 AC 응용 프로그램에 설계되었습니다.
PM240은 G120 시스템의 근간입니다. 전력 변환 작업을 모두 처리합니다.그리고 모터 속도와 토크를 제어하는 변주 주파수 출력을 생성제어 지능은 표준화된 인터페이스를 통해 PM240에 직접 연결되는 별도의 제어 장치 (CU230/CU240 시리즈) 에 있습니다.이러한 모듈 방식은 G120의 가장 큰 장점 중 하나입니다.: 전원 스테이지에 손을 대지 않고 또는 패널을 재배열하지 않고도 드라이브를 교환, 업그레이드, 또는 재구성할 수 있습니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | 6SL3224-0BE33-0UA0 |
| 시리즈 | SINAMICS G120 |
| 모듈 유형 | PM240 전원 모듈 |
| 입력 전압 | 380~480 V 3AC, ±10% |
| 입력 주파수 | 47~63 Hz |
| 등급 전력 (대 과부하) | 30kW |
| 등급 전력 (하하 과부하) | 37kW |
| 높은 과부하 용량 | 3초 동안 200% / 57초 동안 150% / 240초 동안 100% |
| 낮은 과부하 용량 | 3초 동안 150% / 57초 동안 110% / 240초 동안 100% |
| 환경 온도 | -10 °C ~ +50 °C (HO) / -10 °C ~ +40 °C (LO) |
| 크기 (H × W × D) | 497 × 275 × 204mm |
| 프레임 크기 | FSE |
| 보호 정도 | IP20 |
| EMC 필터 | 포함되지 않음 (필터화되지 않은) |
| 브레이킹 헬퍼 | 통합 |
| 무게 | 약 16kg |
| 제어 단위 | 포함되지 않습니다. |
이것은 G120을 처음 사용하는 사용자들에게 익숙한 세부 사항입니다. 그래서 명확하게 설명할 가치가 있습니다.
높은 과부하 (HO) 모드모듈을 30kW로 정렬합니다. 짧은, 날카로운 토크 픽을 요구하는 부하에 대한 올바른 선택입니다.또는 모터가 몇 초 동안 평형 상태의 정량보다 훨씬 더 밀어야 할 수있는 모든 응용 프로그램이 드라이브는 열 제한이 시작되기 전에 최대 3초 동안 200%의 정량 전류를 유지하고 최대 57초 동안 150%를 유지합니다.
낮은 과부하 (LO) 모드37kW의 동일한 하드웨어를 측정합니다. 여기 과부하 요구 사항은 부드럽습니다. 중심 펌프, 팬 및 압축기는 드물게 갑작스러운 토크 스파이크를 볼 수 있습니다.시멘스는 같은 PM240이 이러한 애플리케이션에서 물리적으로 더 큰 모터를 공급하도록 허용합니다., 이미 가지고 있는 하드웨어를 더 잘 활용합니다.
이 차이는 설치 시가 아니라 모터 선택 시에 중요합니다. 두 모드는 동일한 하드웨어에서 실행됩니다.
표준 변주 주파수 드라이브는 재생 에너지를 DC 버스 (DC Bus) 로 다시 방출합니다. 그 에너지가 어디로 갈 수 없다면 DC 버스 전압은 드라이브가 고장날 때까지 상승합니다.PM240은보드 브레이킹 헬퍼 회로, 이는 과도한 에너지를 외부 제동 저항체로 전달합니다 (이용에 맞게 크기로 분리하여 판매됩니다).
이 때문에 PM240는 다음과 같은 용도로 적합합니다.
만약 당신의 애플리케이션이 상당한 재생 브레이킹 요구 없이 평상시 방향으로 실행된다면, 헬퍼는 단순히 비활성적으로 유지됩니다.
주문하기 전에, 6SL3224-0BE33-0UA0을 가지고 배에 무엇을 참조하십시오:
6SL3224-0BE33-0UA0는 광범위한 프로세스 및 공장 자동화 환경에서 발견됩니다.
30/37 kW의 전력 범위는 더 작은 변속기와 더 큰 변속기 사이의 경계에 있는 모터 크기를 포함합니다.캐비닛에 장착된 구동 시스템으로 G120은 패널 공간과 설치 유연성이 중요한 실용적인 선택입니다..
Q1: 이 전원 모듈은 모든 SINAMICS G120 제어 장치와 작동합니까?
CU230P-2 및 CU240E-2 가족에서 대부분의 G120 제어 단위는 PM240에 직접 장착됩니다. 그러나, not every CU-PM combination is valid — Siemens publishes a compatibility matrix in the G120 system manual (available on the Siemens Industry Online Support portal) that confirms which combinations are approved. 이전에 작동했던 드라이브를 교체하는 경우, 어떤 CU가 이 PM240과 작동할 것이라고 가정하기 보다는 기존 설치에서 CU 부품 번호를 일치합니다.
Q2: 6SL3224-0BE33-0UA0 (불필터) 와 6SL3224-0BE33-0AA0 (필터) 의 차이점은 무엇입니까?
두 유닛 내부의 하드웨어는 본질적으로 동일한 크기의 프레임, 동일한 전력 등급, 동일한 브레이킹 헬퍼입니다. 필터화 된 버전 (0AA0) 은 통합된 A 클래스 EMC 라인 필터를 추가합니다.물리적으로 더 높게 만드는 (635 mm vs. 497 mm) 로 구성되어 있으며, 전자기 방출이 EN 61800-3 카테고리 C2의 요구 사항을 충족해야 하는 설비에 더 적합합니다.필터링되지 않은 0UA0은 이미 패널에 외부 필터가 있는 경우에 지정됩니다., 드라이브가 엄격한 EMC 요구 사항에서 제외 된 산업 공급 장치에 연결되거나 더 작은 발자국이 우선 순위가있는 경우.
Q3: 이 드라이브는 제품 제목에 명시된 것처럼 480 V 공급 장치에서 사용할 수 있습니까?
예. 380~480V 3AC (±10%) 의 명목 입력 범위는 드라이브가 380V에서 480V 사이의 모든 명목 공급 전압에서 올바르게 작동하도록 설계되었다는 것을 의미합니다. 480V 공급은이 범위 내에 있습니다.±10% 허용값은 드라이브가 약 528 V까지의 일시적 전압을 결함없이 처리 할 수 있음을 의미합니다. 전압 조절이 불완전한 공급 시스템에서 유용합니다..
Q4: 6SL3224-0BE33-0UA0은 아직도 생산되고 있나요?
이 특정 부품 번호는 일부 유통업체에 의해 중단되거나 과도기적으로 나열되었습니다. 시멘스는 G120 플랫폼을 적극 개발하고 있습니다.및 후속 구성은 수정된 하드웨어 개정을 반영하여 업데이트 된 부품 번호를 포함 할 수 있습니다.진행 중인 프로젝트의 경우 현재 가용성을 확인하고 직접 교체 부품 번호가 적용되는지 확인하는 것이 좋습니다.명실상부한 산업 자동화 공급 업체로부터 리모델링 및 교환 단위는 유지 보수 응용 프로그램에 대한 실용적인 옵션으로 남아 있습니다..
Q5: 어떤 브레이킹 저항이 이 모듈과 결합되어야 합니까?
적절한 브레이킹 저항은 응용 프로그램이 필요로 하는 브레이킹 파워에 따라 달라집니다. 특히 최고 브레이킹 파워, 브레이킹 이벤트의 작업 사이클,시클당 분산되는 총 에너지시멘스는 SINAMICS G120 하드웨어 설치 설명서 (문서 번호 6SL3097-4AL00-0BP3 또는 펌웨어 버전에 해당하는 동등한 문서) 에서 저항 크기의 지침을 출판합니다.저항은 PM240의 최고 칩 전력으로 등급화되어야 하고, 열적으로 소속 주기의 반복 속도를 측정해야 합니다.저항의 크기를 줄이는 것은 초기 열 종료로 이어지는 일반적인 작동 오류입니다.
참고: 6SL3224-0BE33-0UA0 전원 모듈은 제어장치 또는 조작자 패널 없이 공급됩니다. 전체 시스템 기능에는 별도로 주문되는 호환성 있는 SINAMICS G120 제어장치가 필요합니다.항상 설치 전에 시멘스 제품 데이터 시트와 사양을 확인.
