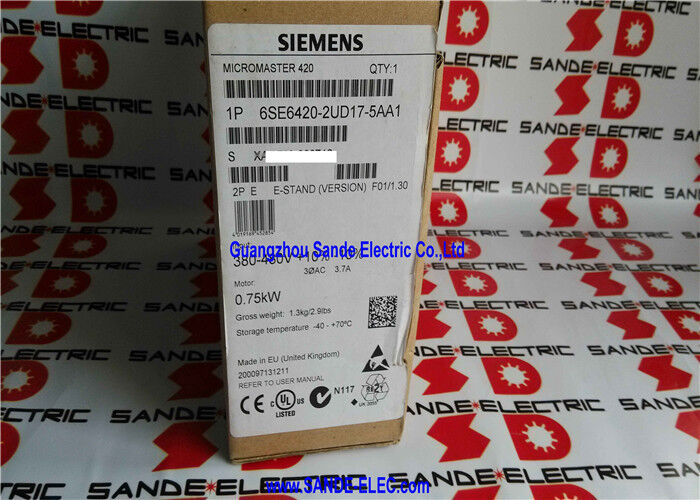

인버터 6SE6420-2UD17-5AA1 6SE6 420-2UD17-5AA1 6SE642O-2UD17-5AA1

지멘스 6SE6420-2UD17-5AA1 | MICROMASTER 420 인버터 드라이브 — 0.75kW CT / 3AC 380–480V / 3.70A / 필터 없음

MICROMASTER 420 — 표준 애플리케이션을 위한 간단하고 컴팩트한 가변 속도 드라이브

6SE6420-2UD17-5AA1은 일반 산업 응용 분야의 표준 AC 모터 속도 제어를 위한 가변 속도 드라이브인 Siemens MICROMASTER 420 드라이브 제품군의 0.75kW 제품입니다. 380~480V 3상 공급 장치에서 0.75kW의 이는 펌프, 팬, 컨베이어 섹션, 소형 압축기 및 속도 제어가 필요하지만 고급 드라이브 기능이 필요하지 않은 일반 기계 드라이브 애플리케이션 등 MM420 제품군의 보급형 전력 등급입니다.

"필터 없음" 지정은 이 변형에 대한 결정적인 구매 결정 지점입니다. MICROMASTER 420은 내장형 EMC 필터가 있거나 없는 두 가지 구성으로 제공됩니다. 내장된 필터는 주 전원 공급 장치에서 전도성 고주파 노이즈를 줄여 드라이브가 추가 외부 구성 요소 없이 해당 환경에 대한 EMC 방출 제한을 충족할 수 있도록 합니다. 필터가 없는 변형(이 장치)은 더 작고 비용이 저렴하지만 설치 현장에서 요구하는 경우 전도성 방출 표준을 충족하려면 외부 EMC 필터가 필요합니다.

외부 필터 선택은 드라이브의 정격 전류(3.70A), 케이블 길이 및 현장의 방출 등급 요구 사항(EN 61800-3에 따른 범주 C2 또는 C3)에 따라 결정됩니다. 엄격한 방출 제한이 적용되는 주거 또는 경공업 환경에 설치할 경우 외부 필터가 필수입니다. 개인 네트워크의 중공업 환경에 설치하는 경우 드라이브는 해당 현장의 EMC 평가에 따라 외부 필터 없이 작동할 수 있습니다.

96% 효율과 0.95의 역률을 갖춘 MM420은 상당한 무효 구성 요소 없이 주전원의 정격 실제 전력에 가깝게 끌어와 공급 인프라의 피상 전력 수요를 줄입니다.

주요 사양

HO(과부하) 전류 정격

3.70A의 입력 전류 사양은 HO(Heavy Overload) 정격 전류입니다. MICROMASTER 420의 HO 등급은 드라이브가 연속 정격 전류보다 훨씬 높은 피크 과부하 전류를 볼 수 있는 일정한 토크 부하(시작 또는 일시적 부하가 전류 피크를 생성하는 컨베이어 드라이브, 압축기 및 혼합 응용 분야)를 포괄합니다.

HO 등급은 이러한 애플리케이션에 과부하 여유를 제공합니다. 시동 토크가 낮은 팬 및 펌프 애플리케이션의 경우 드라이브는 일반적으로 경부하(LO) 등급에서 더 높은 정격 모터 전력을 제공할 수 있습니다.

FAQ

Q1: MICROMASTER 420의 필터 버전과 필터 없는 버전의 차이점은 무엇입니까?

필터 변형에는 내장형 EMC 입력 필터가 포함되어 있어 드라이브의 스위칭 동작으로 인해 생성된 전도성 고주파 방출이 주 전원 공급 장치로 전파되는 것을 억제합니다. 필터가 없는 변형(6SE6420-2UD17-5AA1)에는 이 필터가 생략되어 있습니다. 드라이브는 더 작고 비용도 저렴하지만 대부분의 산업 및 모든 주거/상업 설치에서 EMC 준수를 위해 외부 EMC 필터가 필요합니다. 드라이브 기능은 두 변형 간에 동일합니다.

Q2: 380~480V에서 MM420 0.75kW 드라이브는 어떤 모터 크기를 지원합니까?

6SE6420-2UD17-5AA1은 380~480V에서 0.75kW(1HP) 표준 3상 유도 모터를 구동합니다. 드라이브는 모터 전력 등급과 일치합니다. 모터 명판에는 380~480V(Y 연결)에서 0.75kW가 표시되어야 합니다. 상당히 큰 모터를 연결하지 마십시오. 드라이브의 정격 전류 3.70A는 공급할 수 있는 최대 연속 모터 전류를 설정합니다.

Q3: MICROMASTER 420은 STO(Safe Torque Off) 안전 기능을 지원합니까?

기본 MICROMASTER 420(6SE6420 시리즈)은 인증된 안전 기능으로 STO를 지원하지 않습니다. 이는 최신 SINAMICS G120 시리즈와의 주요 차이점입니다. 인증된 STO 또는 기타 기능 안전 기능(SIL 2 / PLd)이 필요한 애플리케이션의 경우 안전 기능이 있는 PM(전원 모듈) 및 CU(제어 장치)가 있는 SINAMICS G120이 적합합니다.

Q4: MICROMASTER 420은 어떤 통신 프로토콜을 지원합니까?

MM420 기본 장치는 원격 매개변수 액세스, 속도 설정점 및 시작/중지 명령을 위한 USS(범용 직렬 인터페이스) 프로토콜을 지원하는 직렬 RS-485 포트를 제공합니다. PROFIBUS DP 통합을 위해 옵션인 PROFIBUS 통신 보드를 추가할 수 있습니다. 드라이브는 추가 하드웨어 없이는 기본적으로 PROFINET 또는 이더넷 기반 프로토콜을 지원하지 않습니다.

Q5: 6SE6420-2UD17-5AA1을 수리할 수 있습니까? 그리고 구입처는 어디입니까?

예. MICROMASTER 420 드라이브는 Siemens 드라이브 서비스 및 전문 드라이브 수리 센터를 통해 수리할 수 있습니다. 일반적인 오류 지점에는 IGBT 트랜지스터, 전해 DC 버스 커패시터, 게이트 드라이버 보드 및 제어 카드 오류가 포함됩니다. MM420은 대규모 설치 기반을 갖춘 성숙한 제품입니다. 새 제품과 테스트를 거친 리퍼브 제품 모두 Siemens 자체 공급업체와 확립된 MM420 애프터마켓을 통해 구입할 수 있습니다. 올바른 전원/전압/필터 구성을 보장하려면 2UD17-5AA1을 포함한 전체 부품 번호를 확인하세요.
