| 원래 장소 | 슬로바키아 |
| 브랜드 이름 | SIMENS |
| 인증 | CE RoHS |
| 모델 번호 | 6FX8002-5DA11-1EA0 |

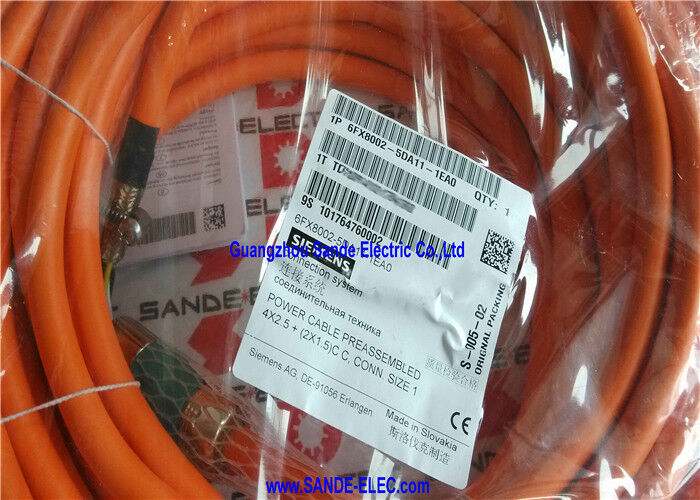

6FX8002-5DA11-1EA0는 Siemens의 MOTION-CONNECT 800 시리즈에 속합니다. 전 조립 된 세르보 모터 케이블의 "동적 라인"으로 연속 케이블 트랙 (트랙 체인) 작동을 위해 지정되었습니다."800"명칭은 이 케이블을 MOTION-CONNECT 500 (기본 라인, 정적 또는 느린 이동 응용 프로그램), 케이블이 서비스 수명 내내 수백만 번 구부리기를 견딜 수있는 응용 프로그램에 특별히 설계되었습니다.
40미터 높이에서 the 6FX8002-5DA11-1EA0 is one of the longer standard lengths in this cable family — serving the large-scale servo installations that require both cable track flexibility and extended reach from drive cabinet to motor.
| 매개 변수 | 가치 |
|---|---|
| 길이 | 40m |
| 전력 전도기 | 4x2.5mm2 |
| 브레이크 유도체 | 2×1.5mm2 |
| 외부 지름 | 120.9mm |
| 케이블 종류 | 동적 (연속 플렉스) |
| 시리즈 | MOTION-CONNECT 800 (6FX8002) |
| 시스템 | 시나믹스 |
40m의 세르보 모터 케이블은 표준 설치가 아닙니다.
큰 기계 도구 축 드라이브:갱트리 가공센터, 큰 5축 가공센터 및 기판형 기계, 그 드라이브 캐비닛이 기계 축 모터에서 멀리 위치하는 경우,그리고 케이블 트랙은 전체 기계 침대를 통과.
장거리 축 시스템:10~15 미터 이상의 이동량을 가진 수평 가공 센터 테이블 또는 팔레트 셔틀에는 이동 거리의 전체와 각 끝의 정적 케이블 세그먼트를 포함하는 케이블 트랙이 필요합니다.
원격 조작 캐비닛 설치:건물 규정, 열 관리 또는 운영 요구 사항에 따라 SINAMICS 드라이브 캐비닛을 기계에서 25~35m 떨어진 곳에 위치하십시오.케이블 트랙 실행 더 캐비닛-기계 세그먼트 40m 전체 케이블 길이를 필요로 결합.
생산 라인서보 축:자동화 된 생산 라인, 세로 드라이브 전송 시스템, 위치 축,또는 세르보 모터 위치가 긴 생산 라인을 가로질러 퍼져있는 인덱싱 장비, 각 모터 포지션은 라인을 따라 분포됩니다.
SINAMICS S120 세로 드라이브 설비:모든 SINAMICS S120 모터 모듈 및 책 크기의 드라이브 유닛 구성은 SIMOTICS S 및 SIMOTICS M 서보 모터를 구동합니다.
CNC 기계 도구의 서보 축:가공센터, 턴링센터, 대형 밀링 머신 및 SINAMICS 드라이브를 사용하는 다자축 CNC 장비, 케이블 트랙 전력 케이블.
산업 자동화 위치:SINAMICS 기반의 항트리 시스템, 선형 전송 기계, 그리고 장거리 이동 축과 케이블 트랙 케이블 관리를 가진 정밀 위치 장비.
처리 및 물류 자동화:세르보 드라이브 저장 및 검색 시스템, 자동화 된 유도 차량 충전 스테이션 및 SINAMICS 세르보 드라이브를 가진 분류 시스템
Q1: 6FX8002-5DA11-1EA0의 선택은 어떤 케이블 트랙 (트랙 체인) 매개 변수들에 의해 결정되는가?
케이블 트랙의 최소 구부름 반지름과 케이블의 가등기 동적 구부름 반지름은 호환되어야 합니다.12시.9mm 외부 지름, 6FX8002 시리즈의 최소 동적 구부름 반지름은 외부 지름 (약 97mm) 의 약 7.5 ×입니다.시멘스의 MOTION-CONNECT 케이블 기술 데이터에서 정확한 사양을 확인, 그리고 케이블 트랙의 곡선 반지름이 이 값을 초과하는지 확인합니다.
Q2: 왜 6FX8002-5DA11-1EA0의 브레이크 전도기는 1.0mm2 대신 1.5mm2입니까?
6FX8002 (MOTION-CONNECT 800) 시리즈는 이전 시리즈에서 사용되는 1.0mm2 대신 1.5mm2 브레이크 전도기를 사용합니다. The larger cross-section reduces the DC resistance of the brake circuit across the 40m cable run — keeping the voltage drop across the cable to a manageable level so that the full 24V supply reaches the motor brake coil without excessive voltage loss40m에서 1.0mm2 전도자는 1.5mm2 전도자에 비해 훨씬 높은 전압 하락을 가져올 것입니다.
Q3: 케이블 트랙 서비스에서 6FX8002 동적 라인 케이블에 대한 가산 플렉스 사이클 수는 무엇입니까?
시멘스 MOTION-CONNECT 800 다이내믹 라인 케이블은 연속 플렉스 사이클 서비스로 테스트되고 평가됩니다환경 온도이 매개 변수는 Siemens의 케이블 트랙 계산 지침과 MOTION-CONNECT 기술 문서에 정의되어 있습니다.플렉스 사이클 등급은 케이블이 케이블 트랙 설치에 설계 된 구성 요소임을 확인합니다, 수량화된 내구성 데이터가 없으면 단순히 "유연한"이라고 묘사되지 않습니다.
Q4: 6FX8002-5DA11-1EA0은 야외 또는 세척용 용도로 지정되어 있습니까?
6FX8002 외부 mantle 및 선도자 단열 재료는 표준 기계 도구 및 공장 자동화 환경에서 실내 산업용으로 지정되었습니다.기계 세척과 관련된 용도, 절단 액체 침수 또는 직접적인 야외 노출, 시멘스의 기술 문서를 통해 표준 6FX8002 외부 mantle 물질이 필요한 화학 저항을 제공하는지 확인또는 화학물질에 내성이 있는 특정 변종이 필요한지.
