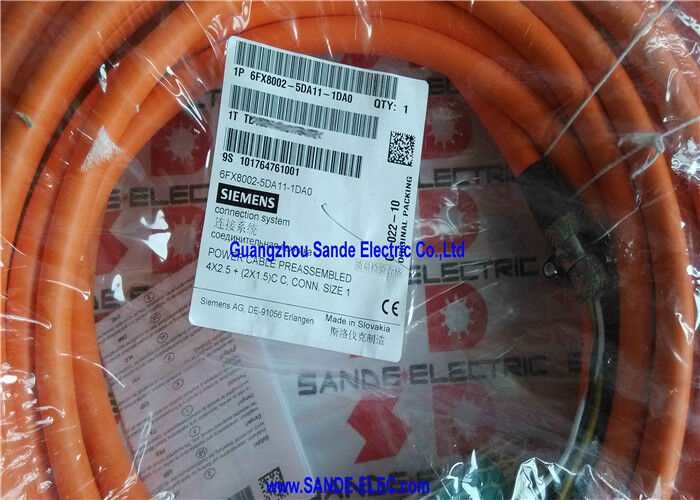

6FX8002-5DA11-1DA0은 Siemens MOTION-CONNECT 800 Dynamic Line의 사전 조립된 30미터 길이의 전원 케이블로, SINAMICS 서보 드라이브용 단일 하이플렉스 케이블 어셈블리에 4개의 모터 전원 컨덕터와 2개의 브레이크 컨덕터를 통합합니다. Dynamic Line 사양은 이 케이블을 연속 케이블 트랙(드래그 체인) 서비스용으로 평가합니다. 구조는 공작 기계의 작동 수명 전반에 걸쳐 케이블 캐리어에서 발생하는 반복적인 굽힘 주기를 견뎌냅니다. 이때 Basic Line 케이블은 점진적으로 피로해지고 파손됩니다.
30m 길이의 6FX8002-5DA11-1DA0은 장거리 축이 있는 머시닝 센터, 갠트리형 기계, 드라이브 캐비닛이 모터 위치에서 상당한 거리에 위치한 산업 자동화 장비 등 대형 서보 축 설치에 적합합니다.
| 매개변수 | 값 |
|---|---|
| 길이 | 30m |
| 전력 전도체 | 4×2.5mm² |
| 브레이크 도체 | 2×1.5mm² |
| 외경 | 12.9mm |
| 케이블 유형 | 동적(연속 플렉스) |
| 시리즈 | 모션 커넥트 800 |
| 체계 | 시나믹스 |
모터 출력(4×2.5mm²):3상 도체(U, V, W)와 보호 접지(PE)는 모터의 3상 가변 주파수 구동 전류를 공급합니다. 2.5mm² 단면적은 중급 전력 등급의 SIMOTICS 서보 모터(CNC 공작 기계 및 산업 자동화 애플리케이션을 지배하는 축 드라이브)의 현재 용량과 일치합니다.
브레이크 공급(2×1.5mm²):모터에 내장된 전자기 홀딩 브레이크용 DC 공급 장치입니다. 30m 케이블 길이에서 1.5mm² 단면적은 브레이크 회로 전체의 전압 강하를 허용 가능한 수준으로 제한하여 전체 24V 브레이크 해제 전압이 모터 브레이크 코일에 도달하도록 보장합니다. 30m가 넘는 구간에서 더 작은 단면의 브레이크 도체를 사용하면 과도한 전압 강하와 불안정한 브레이크 해제가 발생합니다.
단일 케이블 조립의 장점:브레이크가 있는 모든 모터에 대해 케이블 트랙을 통해 2개의 개별 케이블(전원 케이블 1개와 브레이크 케이블 1개)을 배선하면 케이블 트랙 채우기와 모터 커넥터 입구 수가 두 배로 늘어납니다. 6FX8002-5DA11-1DA0의 결합 설계는 두 가지를 모두 절반으로 줄여 케이블 트랙 설계와 모터 정션 박스 구성을 단순화합니다.
CNC 머시닝 센터:수직 및 수평 머시닝 센터용 서보 축 전원 케이블 - 드라이브 캐비닛과 모터 사이에 30m 케이블이 연결되는 케이블 트랙 라우팅이 필요한 축입니다.
갠트리 가공 시스템:서보 모터 위치가 중앙에 위치한 드라이브 캐비닛에서 확장된 거리에 있는 대형 갠트리 밀링 및 드릴링 기계입니다.
산업 자동화:장거리 케이블 트랙 라우팅 축을 갖춘 SINAMICS 제어 서보 포지셔닝 시스템, 이송 기계 및 정밀 자동화 장비.
취급 및 물류:SINAMICS 서보 드라이브 및 30m 전원 케이블 요구 사항을 갖춘 자동 보관 및 검색, 창고 자동화 및 하이베이 물류 장비입니다.
Q1: 케이블 트랙 애플리케이션용 MOTION-CONNECT 800과 MOTION-CONNECT 500의 차이점은 무엇입니까?
MOTION-CONNECT 800은 정의된 플렉스 사이클 수명을 갖춘 연속 케이블 트랙 서비스 등급입니다. MOTION-CONNECT 500(기본 라인)은 정적이거나 느리게 움직이는 애플리케이션용입니다. 간헐적인 위치 변경만 가능합니다. 연속적으로 움직이는 케이블 트랙에서는 MOTION-CONNECT 800 Dynamic Line 케이블만 사용해야 합니다. 케이블 트랙에서 500 시리즈 케이블을 사용하면 조기 도체 피로 및 고장이 발생합니다.
Q2: 6FX8002-5DA11-1DA0에 대해 어떤 케이블 트랙 매개변수를 확인해야 합니까?
케이블 트랙의 내부 굽힘 반경은 케이블의 최소 동적 굽힘 반경(외경 12.9mm의 약 7.5배(약 97mm))을 충족하거나 초과해야 합니다. 트랙 폭은 케이블 사이에 필요한 간격을 두고 케이블의 직경 12.9mm를 수용해야 합니다. Siemens의 MOTION-CONNECT 800 기술 데이터에서 정확한 값을 확인하십시오. 최소 굽힘 반경을 초과하면 도체 피로가 가속화됩니다.
Q3: 6FX8002-5DA11-1DA0을 정적(고정) 설치에 사용할 수 있습니까?
예. Dynamic Line 케이블은 항상 고정 설치 요구 사항을 충족합니다. 그 반대는 사실이 아닙니다. 정적 애플리케이션의 경우 500 시리즈와 800 시리즈가 모두 허용됩니다. 케이블 트랙의 경우 800 시리즈(Dynamic Line) 케이블만 사용해야 합니다.
Q4: 6FX8002-5DA11-1DA0은 어떤 SINAMICS 모터 모듈과 호환됩니까?
6FX8002-5DA11 케이블 유형은 M40 DESINA 전원 커넥터(크기 1/1.5)가 있는 SIMOTICS 서보 모터(1FT7, 1FK7 및 관련 시리즈)를 SINAMICS S120 모터 모듈에 연결합니다. 특정 드라이브 시스템에 대한 SINAMICS S120 하드웨어 구성 문서에서 특정 커넥터 크기와 모터 모듈 조합을 확인하십시오. 케이블의 2.5mm² 도체는 이 커넥터 크기가 지정된 모터 전류 등급과 일치합니다.
