| 원래 장소 | 슬로바키아 |
| 브랜드 이름 | SIMENS |
| 인증 | CE RoHS |
| 모델 번호 | 6FX8002-2CF02-1EA0 |

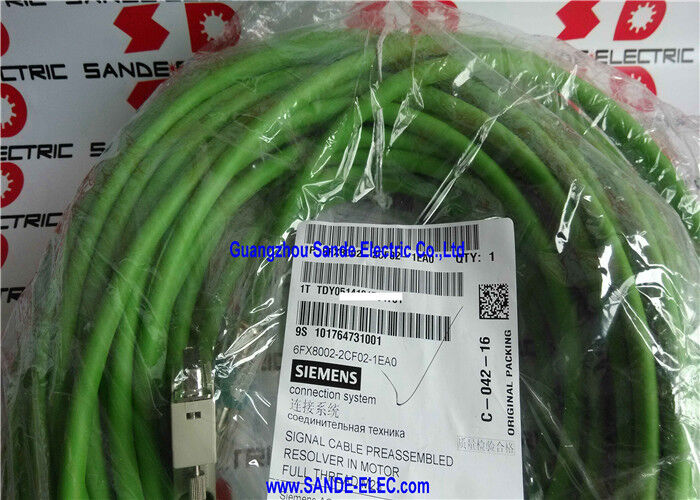

The 6FX8002-2CF02-1EA0 is a 40-metre pre-assembled signal cable connecting the SINAMICS S120 SMC10 Sensor Module to the resolver feedback device in servo motor applications using resolver position sensing. The SMC10 is a SINAMICS S120 module that provides the excitation voltage for the resolver and processes the resolver's sine/cosine output signals back to the drive's position feedback system — this cable is the physical signal link between the SMC10 and the motor resolver.
40m에서6FX8002-2CF02-1EA0는 SINAMICS 드라이브 캐비닛이 모터에서 상당한 거리에 위치하는 서보축 설치를 지원합니다. 6FX8002-2CF02 시리즈에서 가장 긴 표준 케이블 구간.
| 매개 변수 | 가치 |
|---|---|
| 길이 | 40m |
| 선도자 | 3×(2×0.14mm2) C + 4×0.14 + 2×0.5 |
| 외부 지름 | 90.2mm |
| 전압 등급 | 30V |
| 외면 | PUR, RAL 6018 녹색 |
| 커넥터 | M23 풀 스레드 / 서브-D |
| 시리즈 | 모션-커넥트 800플러스 |
| 표준 | UL/CSA, DESINA |
| 적용 | SMC10에서 resolver로 |
6FX8002의 "PLUS" 지명은 Dynamic Line 가족 내에서 향상된 성능을 식별합니다.
오일 저항이 높습니다:800PLUS 케이블은 기계 도구 환경의 더 높은 화학 노출 요구 사항에 테스트 된 표준 800 시리즈와 비교하여 절단 기름과 수압 액체에 대한 저항성을 향상 시켰습니다.
확장된 케이블 트랙을 가로지르는 거리:800PLUS 케이블은 표준 800 시리즈보다 더 긴 이동 범위를 지원하는 50 미터까지의 케이블 트랙을 통과하는 거리에 테스트됩니다.,길게 이동할 수 있는 거리가 직접적으로 관련될 수 있습니다.
SINAMICS S120 리소더 축 드라이브:모든 SINAMICS S120 설비들은 SMC10 센서 모듈을 사용하여 정지 피드백을 처리합니다.그리고 일반적인 세로 드라이브, 그 중 하나의 해상기는 모터 피드백 장치입니다..
장거리 CNC 축 드라이브:랜트리 가공 센터, 대형 프레싱 머신, 바닥형 굴착 밀, 40m 케이블이 드라이브 캐비닛과 모터 사이의 물리적 분리를 수용합니다.
CNC 기계 도구 후 장착:SINAMICS S120 드라이브를 사용하는 리모델링 또는 업그레이드 된 기계 도구에 대한 교체 또는 새로운 리소저 피드백 케이블 40m 길이는 큰 기계 설치 요구 사항의 대부분을 커버합니다.
산업 처리 및 자동화:SINAMICS S120 기반의 자동화 시스템은 40m 케이블 트랙로 경로화된 신호 케이블이 필요한 경우
Q1: 왜 리소저 케이블은 다른 신호 케이블이 사용하지 않는 반면 왜 굽힌 쌍을 사용합니까?
리소버 신호는 낮은 수준의 아날로그 전압입니다. 시노스 및 코시노스 신호는 샤프트 각도에 따라 밀리 볼트에서 몇 볼트까지의 범위에서 발생할 수 있습니다.각 채널의 트위스트 페어 구조 (3 × 2 × 0).14mm2) 이차 신호 전송을 제공합니다. 쌍의 한 선에 유도되는 소음은 두 선에 똑같이 영향을 미치며 SMC10의 이차 수신기는 이 공통 모드 소음을 빼고,진정한 신호만 남기면이 일반적인 모드 거부는 전기적으로 소란한 CNC 드라이브 환경에서 40m 이상 신뢰할 수있는 리소더 피드백에 필수적입니다.
Q2: 40m가 충분하지 않으면 6FX8002-2CF02-1EA0을 연장 할 수 있습니까?
An extension cable (6FX8002-2CF04 series) is available for extending the base 6FX8002-2CF02 cable — specifically designed for this purpose with compatible connectors and matching electrical characteristics융합 선도자를 통해 리소저 신호 케이블을 연결하는 필드는 허용되지 않습니다. 그것은 아날로그 리소저 신호를 저하시키는 임피던스 불연속성 및 노이즈 입구 지점을 도입합니다.더 긴 전체 실행이 필요한 경우, SMC10 사양의 최대 케이블 길이를 설계 한계로 사용한다.
Q3: 왜 리솔버 케이블의 전압은 30V일까요?
30V는 리소저 케이블의 신호 전도자의 작동 전압입니다. 리소저 회로의 흥분 및 신호 전압은 이 수준보다 훨씬 낮은 저전압 아날로그 신호입니다.30V 등급은 케이블의 단열이 임의의 transients를 포함하여 SINAMICS SMC10 resolver 회로 전압 수준에 적합하다는 것을 확인이것은 전원 전압 케이블이 아닙니다. 30V 등급은 측정 회로의 신호 수준을 반영합니다.
Q4: 6FX8002-2CF02-1EA0에 대한 DESINA 명칭은 무엇입니까?
DESINA (Decentralized Installation for Automation) 는 시멘스가 주도하는 표준화 프레임워크로 연결 장치 유형, 색상 코드, 케이블 구조,소동 케이블에 대한 인터페이스 핀 할당DESINA 지명은 6FX8002-2CF02-1EA0이 이러한 표준을 준수한다는 것을 확인합니다. RAL 6018 레슬러 케이블에 대한 녹색 색상 및 M23 풀 스레드 커넥터 인터페이스를 포함하여.DESINA 준수, SINAMICS 드라이브 세대에 걸쳐 교환 가능한 케이블 식별 및 커넥터 인터페이스.
