| 원래 장소 | 슬로바키아 |
| 브랜드 이름 | SIMENS |
| 인증 | CE RoHS |
| 모델 번호 | 6FX8002-2CF02-1DA0 |

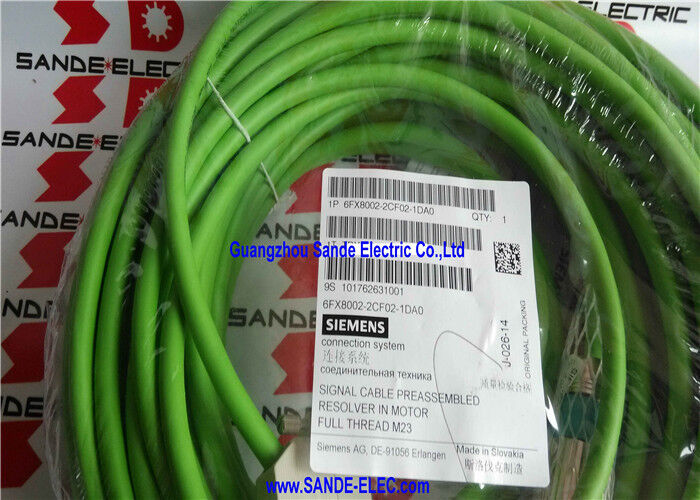

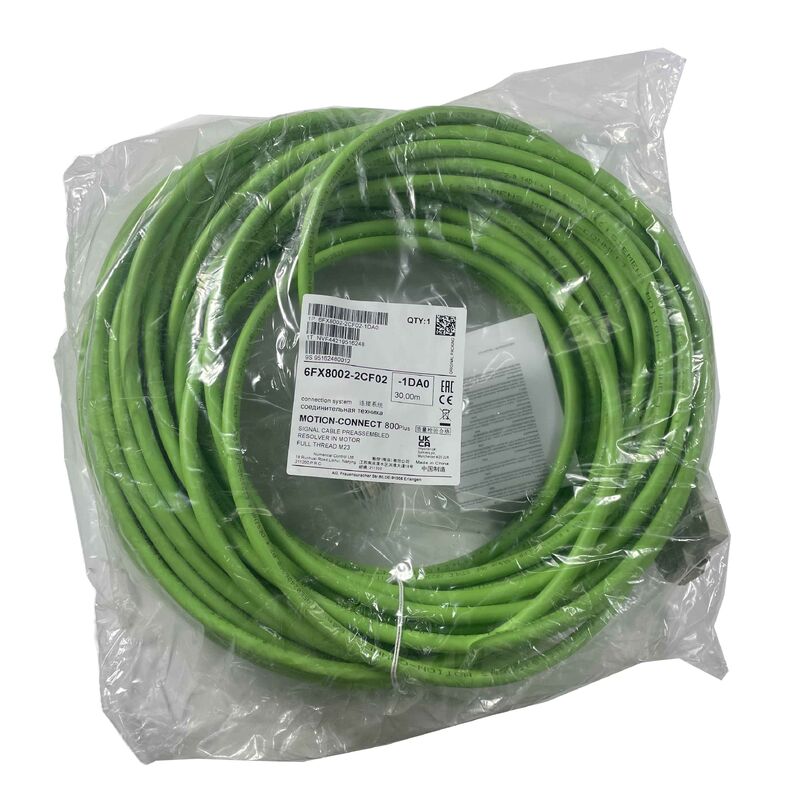

6FX8002-2CF02-1DA0은 SINAMICS 서보 드라이브 시스템용 Siemens MOTION-CONNECT 800PLUS 사전 조립 리졸버 신호 케이블의 30미터 변형입니다. 동일한 도체 구성, 외경 및 커넥터 사양을 갖춘 40m 변형(6FX8002-2CF02-1EA0)과 동일한 리졸버 피드백 신호를 전달합니다. 차이점은 케이블 길이가 30m 대 40m입니다.
30m 길이는 드라이브 캐비닛에서 모터 리졸버까지의 케이블 경로가 20~30m에 달하는 서보 축 설치에 사용됩니다. 갠트리 기계, 대형 머시닝 센터 및 40m 미만의 다음 표준 길이가 필요한 확장된 케이블 트랙이 있는 산업 자동화 축에 사용됩니다.
| 매개변수 | 값 |
|---|---|
| 길이 | 30m |
| 지휘자 | 3×(2×0.14mm²) C + 4×0.14 + 2×0.5 |
| 외경(Dmax) | 9.2mm |
| 커넥터 | M23 풀 스레드 |
| 시리즈 | 모션 커넥트 800PLUS |
| 기준 | UL/CSA, 데시나 |
| 유형 | 트레일러블(케이블 트랙) |
| 애플리케이션 | SINAMICS 리졸버 피드백 |
6FX8002-2CF02-1DA0의 M23 전체 스레드 커넥터는 모터 끝에서 리졸버 피드백 연결을 보호합니다.
전체 스레드 잠금:완전한 나사형 커플링은 모터 측 M23 리졸버 소켓과 완전히 결합되어 공작 기계 서비스 시 진동 풀림을 방지하는 포지티브 기계적 잠금 장치를 제공합니다. 부분 스레드 또는 빠른 연결 해제 커넥터는 모터 진동으로 인해 점차 느슨해지며 간헐적인 리졸버 신호 손실로 인해 SINAMICS 드라이브에서 불규칙한 위치 피드백 오류가 발생합니다.
IP 보호:완전히 결합된 M23 풀 스레드 커넥터는 모터 끝 연결에서 IP67 보호 기능을 제공하여 냉각수 및 칩 오염이 리졸버 신호 접점에 도달하는 것을 방지합니다.
DESINA 준수:M23 풀 스레드 인터페이스는 SIMOTICS 서보 모터 및 드라이브의 리졸버 피드백 연결을 위한 DESINA 표준으로, SINAMICS 세대 전반에 걸쳐 표준화된 핀 할당입니다.
SINAMICS S120 서보 드라이브:SMC10 센서 모듈을 사용하는 SINAMICS S120 설치용 리졸버 신호 케이블 - SINAMICS S120 플랫폼에서 리졸버 위치 피드백을 사용하는 모든 서보 모터 구성에 적용 가능합니다.
CNC 공작 기계 축:리졸버 장착 모터와 30m 케이블 트랙 라우팅 신호 케이블이 있는 머시닝 센터, 터닝 센터 및 연삭 기계용 서보 축 피드백 케이블입니다.
산업 자동화:SINAMICS S120 기반 산업 자동화, 자재 취급 및 30m 거리의 케이블 트랙 라우팅 리졸버 피드백을 통한 정밀 포지셔닝.
북미 설치:미국 및 캐나다 시설의 모든 SINAMICS 리졸버 케이블 애플리케이션에는 코드 준수를 위해 UL/CSA 등급 케이블이 필요합니다.
Q1: 6FX8002-2CF02-1DA0(30m)은 6FX8002-2CF02-1EA0(40m)과 어떻게 다릅니까?
두 케이블은 도체 구성, 외경(9.2mm), 커넥터 유형(M23), 전압 정격, 표준 준수(UL/CSA, DESINA), 외피 재질(PUR) 등 모든 기술 사양이 동일합니다. 유일한 차이점은 길이입니다: 1DA0 = 30m; 1EA0 = 40m. 초과 케이블 없이 라우팅 허용치를 포함하여 드라이브 캐비닛에서 모터까지의 실제 케이블 라우팅 거리를 포괄하는 길이를 선택합니다.
Q2: SMC10이 포함된 SINAMICS S120에서 리졸버 피드백을 위한 최대 케이블 길이는 얼마입니까?
SINAMICS S120 SMC10 센서 모듈 문서에는 최대 리졸버 케이블 길이가 명시되어 있습니다. 리졸버 회로에 부하를 주는 케이블의 커패시턴스와 저항으로 인해 케이블 길이에 따라 리졸버 신호 진폭이 감소합니다. 최대 길이를 초과하면 신호 품질이 신뢰할 수 있는 위치 측정을 위한 임계값 아래로 저하됩니다. 30m 6FX8002-2CF02-1DA0은 이 제한 내에 있습니다. 특정 리졸버 유형에 대해서는 SMC10 기술 문서에서 확인하세요.
Q3: MOTION-CONNECT 800PLUS 리졸버 케이블은 설치 시 특별한 접지가 필요합니까?
케이블의 M23 커넥터는 모터 끝에 실드 연결을 제공합니다. 커넥터 하우징은 케이블 실드를 모터 프레임에 접지합니다. 드라이브/SMC10 끝에서 Sub-D 커넥터는 SMC10의 접지면과 인터페이스합니다. 케이블 자체는 차폐된 어셈블리입니다. EMC 성능은 양쪽 끝의 올바른 커넥터 접지에 따라 달라집니다. 케이블 실드의 양쪽 끝이 떠 있는 상태로 두지 마십시오. 리졸버 피드백 회로의 케이블 차폐 접지에 대해서는 Siemens의 SINAMICS S120 설치 지침을 따르십시오.
Q4: 6FX8002-2CF02 리졸버 케이블을 SINAMICS 외부(다른 리졸버 기반 제어 시스템용)로 사용할 수 있습니까?
6FX8002-2CF02는 SINAMICS SMC10 인터페이스용으로 특별히 설계되고 사전 종단 처리되었습니다. Siemens 제품이 아닌 리졸버 시스템이나 리졸버 인터페이스가 다른 기타 SINAMICS 모듈의 경우 이 케이블의 핀 할당과 커넥터 형식이 일치하지 않을 수 있습니다. 도체 사양(3×연선 + 보조 도체)은 리졸버 신호 요구 사항과 광범위하게 호환되지만 설계된 SINAMICS SMC10 인터페이스 외부의 모든 애플리케이션은 대상 시스템의 리졸버 인터페이스 문서를 기준으로 검증해야 합니다.
