| 원래 장소 | 슬로바키아 |
| 브랜드 이름 | SIMENS |
| 인증 | CE RoHS |
| 모델 번호 | 6FX8002-2CF02-1AE0 |

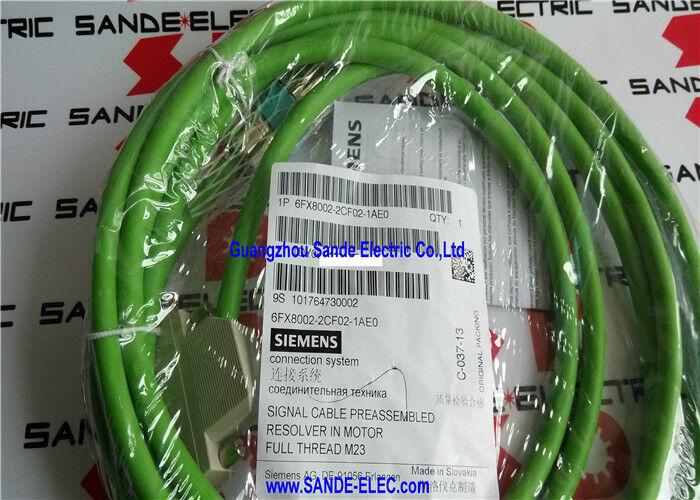

The 6FX8002-2CF02-1AE0 is the 4-metre variant of Siemens' MOTION-CONNECT 800PLUS pre-assembled resolver signal cable — the compact-distance cable for drive installations where the servo motor sits close to the SINAMICS drive cabinet4m에서, 이 케이블은 내장 연결, 짧은 기계 축, 모터와 드라이브가 가까운 범위에있는 컴팩트 기계 센터를 제공합니다.
케이블은 모터와 SINAMICS SMC10 센서 모듈 또는 동등한 센서 인터페이스 사이의 전체 리소저 피드백 회로를 운반합니다: 드라이브에서 리소저로 흥분 공급,그리고 리소더에서 다시 드라이브에 아날로그 시노스 / 코시노스 위치 신호.
| 매개 변수 | 가치 |
|---|---|
| 길이 | 4m |
| 선도자 | 3×(2×0.14mm2) C + 4×0.14 + 2×0.5 |
| 외부 지름 | 90.2mm |
| 커넥터 | M23 풀 스레드 + 25-핀 서브-D |
| 시리즈 | 모션-커넥트 800플러스 |
| 표준 | UL/CSA, DESINA |
| 종류 | 추행 가능 |
짧은 4m 길이에도 불구하고 6FX8002-2CF02-1AE0는 MOTION-CONNECT 800PLUS의 전체 사양을 가지고 있습니다.
연속 플렉스 능력:케이블은 케이블 트랙 (드래프 체인) 서비스를 위해 지정되었습니다. ∼ 얇게 얽힌 선도자, 유연한 PUR 외부 껍질,그리고 톱션 저항성 구조는 연속적인 굴곡 주기를 통해 신호 무결성을 유지합니다..
오일 저항성 향상:The 800PLUS designation adds resistance to cutting oils and hydraulic fluids beyond standard MOTION-CONNECT 800 — the resolver cable routes near motor surfaces where exposure to machine tool fluids is common.
DESINA 준수:M23 커넥터 인터페이스와 RAL 컬러 코딩은 DESINA 표준을 준수하며 제품 세대에 걸쳐 SINAMICS 드라이브 하드웨어와 인터페이스 일관성을 보장합니다.
SINAMICS S120와 SMC10SINAMICS S120 드라이브 구성, SMC10 센서 모듈을 사용하여 리소더 위치 피드백,모터와 캐비닛 사이의 거리는 4m 안쪽에 있는 경우.
SINAMICS 캐비닛 장착 모터:제어 캐비닛에 바로 인접한 세르보 모터 위치 작은 CNC 회전 센터의 스핀드 모터, 컴팩트 밀러의 공급 축 드라이브 및 유사한 단기 설치.
CNC 기계 도구 가동 부품:4m 케이블은 최종적인 더 긴 길이를 주문하기 전에 실제 케이블 라우팅이 평가되어야 할 때 유용한 표준 시공 길이 케이블입니다.
Q1: 왜 짧은 설치를 위해 더 긴 변형보다 6FX8002-2CF02-1AE0을 선택합니까?
Using the correct length avoids excess cable in the installation — excess cable coiled or tied in the cable tray creates minimum bend radius violations and reduces EMC performance by creating an unintended antenna loop. 4m 경로에 대해, 6FX8002-2CF02-1AE0는 올바른 케이블입니다. 경로를 추가 할당만: 경로가 실제로 3.5m인 경우, 4m 케이블이 적합합니다.다음 더 긴 길이가 필요합니다..
Q2: 리소저 케이블은 다른 SINAMICS 센서 모듈 변종 사이에 교환 가능합니까?
6FX8002-2CF02는 SMC10 센서 모듈 인터페이스를 위해 지정되었습니다. 다른 SINAMICS 피드백 모듈 (SMC20, SMC30, DRIVE-CLiQ 인코더) 은 다른 케이블 유형을 사용합니다.리소더 케이블은 인코더 신호 케이블과 교환되지 않습니다. 물리적 커넥터와 핀 할당 모두 다릅니다.이 케이블을 선택하기 전에 SINAMICS S120 하드웨어 구성 문서를 통해 SMC10/리솔버 조합이 적용되는지 확인합니다.
Q3: 케이블 길이가 SINAMICS 시스템에서 resolver 측정 정확도에 영향을 미치나요?
더 긴 케이블은 전체 용량과 저항 부하를 resolver 흥분 및 신호 회로에 증가시킵니다.과도한 케이블 길이가 SMC10의 ADC 입력에 도달하는 시노스 / 코시노스 신호 진폭을 약화시킵니다..SMC10 문헌은 특정 리소더 타입의 최대 케이블 길이를 지정합니다. 4m 케이블은 표준 리소더 케이블 길이 제한 내에서 잘 작동하며 최소 신호 부하에 기여합니다..
Q4: 6FX8002-2CF02-1AE0에 어떤 보호 종료가 필요합니까?
The M23 and Sub-D connectors provide the shield termination at both ends — the connector housings ground the cable's overall shield to the motor frame (M23 end) and to the SMC10 module's chassis (Sub-D end)별도의 필드 쉴드 종료가 필요하지 않습니다. 모듈 끝에서 올바른 쉴드 지상 연결을 위해 SINAMICS S120 설치 설명서를 따르십시오.
