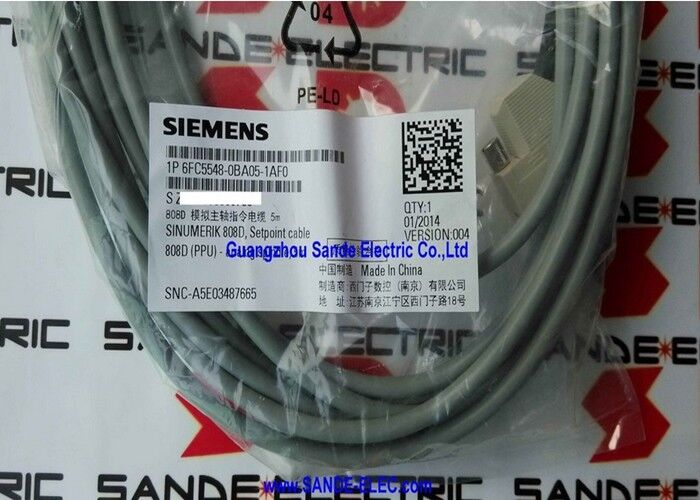

6FC5548-0BA05-1AF0 ∙ 시멘스 SINUMERIK 808D 스핀들 설정점 케이블 5m / PPU 아날로그 스핀들 인터페이스 인버터 / 타사 드라이브

스핀드 설정점 케이블 808D를 스핀드 드라이브에 연결

The 6FC5548-0BA05-1AF0 is the 5-metre spindle setpoint cable for the SINUMERIK 808D CNC system — the pre-terminated cable connecting the PPU's (Panel Processing Unit) analog spindle output interface to the spindle drive unit이 케이블은 스핀드 드라이브를 명령하는 아날로그 속도 참조 및 제어 신호를 운반,그것은 모든 SINUMERIK 808D 기계 도구 설비에 스핀들 속도 제어 루프의 필수 구성 요소로.

The "BA05" cable type designation identifies this as the spindle connection variant — distinct from the feed axis setpoint cable (BA00) which connects to SINAMICS V60 drives for the controlled axis positions.

주요 제품 정보

이 케이블 이 가지고 있는 것

스핀드 설정점 케이블은 SINUMERIK 808D PPU의 아날로그 스핀드 인터페이스를 스핀드 드라이브의 아날로그 명령 입력 장치로 연결합니다.

±10V 아날로그 속도 설정점:CNC PPU는 명령 스핀드 속도와 비례한 ±10V 아날로그 전압을 출력합니다.이것은 스핀드 변환기에 주요 속도 명령 신호입니다.

신호를 활성화하고 실행:CNC에서 드라이브에 디지털 신호는 스핀들 활성화 (드라이브가 작동하도록 허용), 방향 명령 (시계 방향/시계 반대 방향),다른 제어 신호로 CNC 스핀들 상태와 드라이브 증폭기 상태를 조정합니다.

운전 상태 및 고장 신호:스핀드 드라이브에서 PPU로 신호를 반환합니다. 스핀드 드라이브 준비, 드라이브 결함 및 속도 도달 신호로 CNC가 올바른 스핀드 동작을 확인하고 드라이브 결함에서 경보를 유발합니다.

신청서

CNC 턴 센터 (라트):스핀드 컨버터로 제어되는 주 스핀드를 가진 SINUMERIK 808D를 장착 한 CNC 톱니

CNC 프레싱 기계:SINUMERIK 808D 프레싱 PPU를 가진 수직 및 수평 프레싱 기계 인버터를 통해 스핀드 모터를 제어합니다.

기계 도구 후 장착:Existing machine tools with functional spindle drives being retrofitted to SINUMERIK 808D CNC control — the analog spindle interface and this cable maintain compatibility with the original spindle drive's analog command input.

CNC 훈련 기계:교육 및 직업 훈련 센터는 SINUMERIK 808D를 훈련용 CNC로 사용합니다.

FAQ

Q1: SINUMERIK 808D의 BA05 스핀드 케이블과 BA00 공급 축 케이블의 차이점은 무엇입니까?

6FC5548-0BA05는 PPU의 아날로그 스핀들 인터페이스를 아날로그 입력 (± 10V 속도 설정점) 을 가진 스핀들 드라이브에 연결합니다. 6FC5548-0BA00는 PPU를 SINAMICS V60 CPM60에 연결합니다.1 개의 제어 전력 모듈둘 다 동일한 808D 시스템에 대한 설정 포인트 케이블이지만 다른 드라이브 유형과 PPU에 대한 다른 물리적 연결을 제공합니다.

Q2: 6FC5548-0BA05-1AF0은 어떤 인버터 브랜드나 시멘스만 사용할 수 있나요?

케이블은 표준 ± 10V 아날로그 속도 참조 입력 ∼ 보편적 산업 표준을 가진 모든 인버터 또는 드라이브를 위해 설계되었습니다.SINAMICS G) 및 모든 제조업체의 제3자 인버터 모두이 입력 표준을 허용합니다.목표 스핀드 드라이브가 ± 10V 아날로그 입력을 받아들이는지 확인하고 드라이브의 배선 문서에서 커넥터/터미널 호환성을 확인합니다.

Q3: 스핀드 설정점 케이블은 ±10V 속도 참조 이외에 어떤 신호를 전달합니까?

아날로그 속도 참조 ± 10V를 넘어서 스핀드 설정점 케이블은 디지털 활성화 및 방향 신호 (PPU에서 드라이브까지) 와 드라이브 준비, 고장 상태,그리고 속도의 출력 (동력에서 PPU까지). The exact signal assignment is defined in the SINUMERIK 808D connection manual — always verify the spindle drive's interface wiring against the 808D documentation for correct signal assignment at the drive's terminal block.

Q4: SINUMERIK 808D 설치를 위해 케이블이 양쪽 끝에서 미리 종료 되었습니까?

6FC5548-0BA05의 PPU 끝은 808D PPU의 스핀들 인터페이스 소켓과 직접 연결되는 커넥터로 미리 종료됩니다.스핀드 드라이브 끝은 드라이브의 아날로그 및 디지털 I / O 단말기에 연결하기 위해 적절한 커넥터 또는 비행 선로로 끝납니다.설치 전에 드라이브 끝의 종료 형식을 제품 문서에서 확인합니다.
