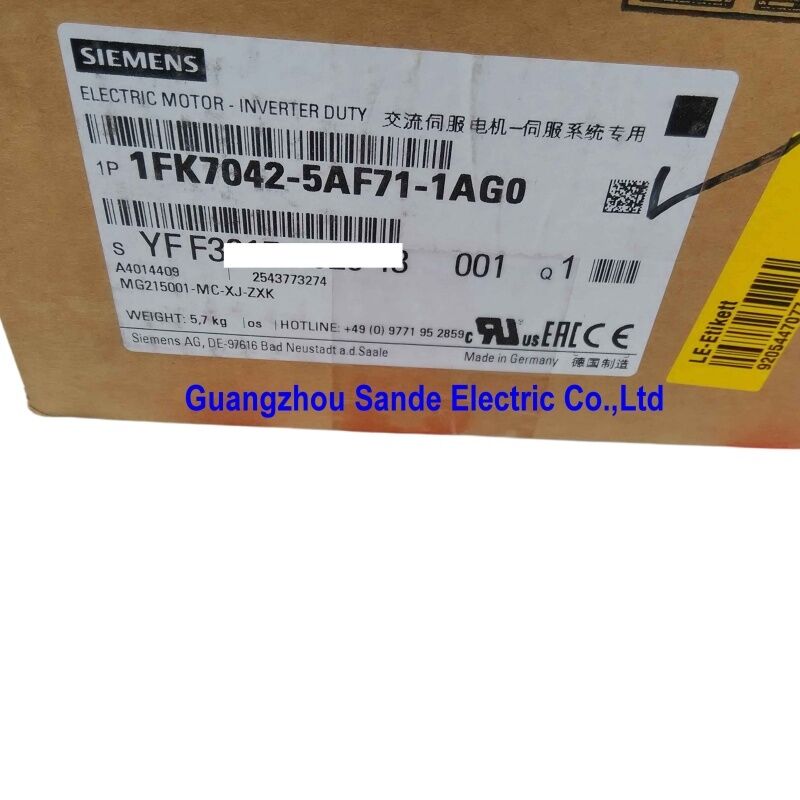

시모틱스 S AC 동기 서보 모터 1FK7042-5AF71-1AG0

1FK7042-5AF71-1AG0∙ SIMOTICS S 1FK7 컴팩트 서보 모터 3Nm / 0.82kW / 3000RPM / 1.95A / IM B5 / SIN/COS 2048P/R / IP64 / 평면 샤프트

1FK7 콤팩트 공간 제한 기계에 설계 된 서보 모터

1FK7 컴팩트 시리즈는 1FK7 표준과 1FT7 고성능 제품군 사이에 위치한다. 컴팩트는 전체 길이가 짧다는 것을 의미합니다. 48mm 샤프 높이 프레임 (1FK7042) 에 대해,이 물리적 제약은 축 간격이 좁고 모터 장착 깊이가 제한되는 기계 도구 및 핸들링 시스템에 중요합니다..

모든 세르보 성능은 유지됩니다: 영구 자석 동기 구조, 순탄한 토크 전달 전체 속도 범위,스텝 또는 인덕션 모터가 대응할 수 없는 예측 가능한 동적 반응더 짧은 바디는 동일한 프레임 크기의 표준 길이 1FK7에 비해 약간 낮은 최고 토크 능력에 대한 타협입니다.

1FK7042-5AF71-1AG0는 지속적인 부하에서 열 감소 문제를 일으키지 않고 작동 작업 주기에 걸쳐 100K 등급 온도 클래스에서 3Nm ′′ 일관성 토크를 제공합니다.

주요 사양

SIN/COS 인크레멘탈 인코더 ∼ 아날로그 시누소이드 피드백

1FK7042-5AF71-1AG0은 인크리멘탈 SIN/COS 인코더 (1Vpp, 회전당 2048 펄스) 를 탑재하고 있다. SIN/COS 인코더는 디지털 펄스 트레인보다는 시누소이드 아날로그 신호를 전송한다.드라이브는 두 단계 이동 시누스 파도를 수신하고 신호를 중추하여 샤프트 위치를 해결합니다. 각 시누스 주기에서 하위 펄스 위치 해상도를 추출합니다..

회전당 2048 물리기기, 드라이브 사이드 인터폴레이션으로 일반적으로 256 × 또는 더 많은 것을 추가하면 효과적인 위치 해상도는 회전당 수십만 회수입니다.얇은 위치, 원활한 저속 작동 및 정밀 토크 파동 감소, SIN / COS 피드백은 동등한 펄스 카운트 디지털 인코더보다 더 깨끗한 성능을 제공합니다.

부품 번호에 있는 "-1AG0"호칭은 이 인코더 타입을 확인합니다.1FK7042-5AF71-1AG0의 교체 또는 수리에는 코더 인터페이스를 재구성하지 않고 드라이브 호환성을 유지하기 위해 동일한 I-2048 코더 변종을 가진 모터를 사용해야합니다..

적용 시나리오

기계 도구 공급 축:가공 센터의 X 또는 Y 축 드라이브는 구슬 스크루에 1FK7042-5AF71-1AG0을 사용합니다. 3000RPM의 3Nm 토크는 중소 가공 센터에서 전형적인 공급 축 요구 사항을 커버합니다.자연 냉각은 간헐적 임용 공급 프로파일에 충분합니다..

포장 기계의 서보 축:필름 드라이브 또는 수평 포름 채우 밀폐 기계의 인덱싱 축. 콤팩트 모터 길이는 단단한 기계 껍질 안에 들어갑니다.SIN/COS 인코더는 위치 제어 캠 프로파일에 대한 원활한 피드백을 제공합니다.

기존 SIMOTICS 구동 시스템에 대한 교체:설치된 1FK7042-5AF71-1AG0가 고장 났어요 직접 교체하면 원래 토크, 속도,동력 매개 변수를 변경하지 않고 엔코더 타입 ∆ 동일한 부품 번호는 성능과 엔코더 인터페이스의 일치를 보장합니다.

FAQ

Q1: 1FK7042-5AF71-1AG0과 호환되는 서버 드라이브는 무엇입니까?

SIN/COS 인코더 (I-2048) 를 탑재한 1FK7 컴팩트 시리즈는 SIN/COS 인코더 입력을 지원하는 SINAMICS S120 서보 드라이브와 함께 사용하도록 설계되었습니다.특정 드라이브 모듈 선택은 필요한 축 전류에 달려 있습니다., DC 링크 전압 및 단일 축 또는 다 축 전원 모듈이 사용 여부. 드라이브의 인코더 인터페이스는 2048 펄스/rev의 SIN/COS 1Vpp 프로토콜을 위해 구성되어야 합니다.

Q2: 유지 브레이크가 없는 것은 수직 축에 대한 안전에 영향을 미치나요?

그래요. 유지 브레이크가 없는 모터는 드라이브가 전력을 끄는 경우 수직 부하를 기계적으로 유지할 수 없습니다. 수직 축 (작업 센터의 z 축, 리프팅 시스템) 에서,전력 손실에 따라 중력으로 아래로 이동하는 것을 방지하기 위해 유지 브레이크가 필요합니다.'-1AG0' 구형은 브레이크가 없습니다. 응용 프로그램이 수직 축 부하를 유지하는 것이 필요한 경우 브레이크가 장착된 변종 (다른 후자) 을 지정해야합니다.

Q3: IP64 보호 등급은 무엇을 포함합니까?

IP6X는 모터가 먼지 막힘을 맞고 어떤 조건에서도 먼지가 침투하지 않는다는 것을 의미합니다. IPX4는 모터가 어떤 방향에서든 물 스프링으로부터 보호된다는 것을 의미합니다.IP64는 냉각액 스프레이가 있는 전형적인 생산 환경의 기계에 적용됩니다.고압 세척 (IP65 이상) 또는 연속 침수.

Q4: 3Nm 등급에 대한 100K 온도 클래스의 중요성은 무엇입니까?

"100K" 참조 값은 모터의 3Nm의 등급 토크가 주변 온도보다 100 켈빈의 온도 상승의 값인 것을 의미합니다.약 125°C의 굴림 온도에서 25°C의 주변 온도를 가정합니다.. 이것은 연속 직무 열 등급입니다. 단기 최고 토크는 더 높을 것입니다. 더 낮은 직무 주기로 작동하거나 활성 냉각으로 더 높은 지속 가능한 토크를 허용합니다.3Nm 값은 보수 값입니다., 연속 작동 사양

Q5: 평면 셰프트 타입은 키웨이를 필요로 하는 결합과 호환되는가?

평평한 샤프트 (키웨이, 평평하지 않은) 는 부드러운 샤프트 클램핑을 위해 설계된 결합 또는 피니 (pinons) 를 필요로 한다.키 셔프에 설계된 결합은 직접 사용할 수 없습니다.. 응용 프로그램이 키웨이 샤프트가 필요한 경우 다른 순서 구성 후자를 지정해야합니다. 설치 전에 샤프트 유형과 결합 설계 호환성을 확인하십시오.
