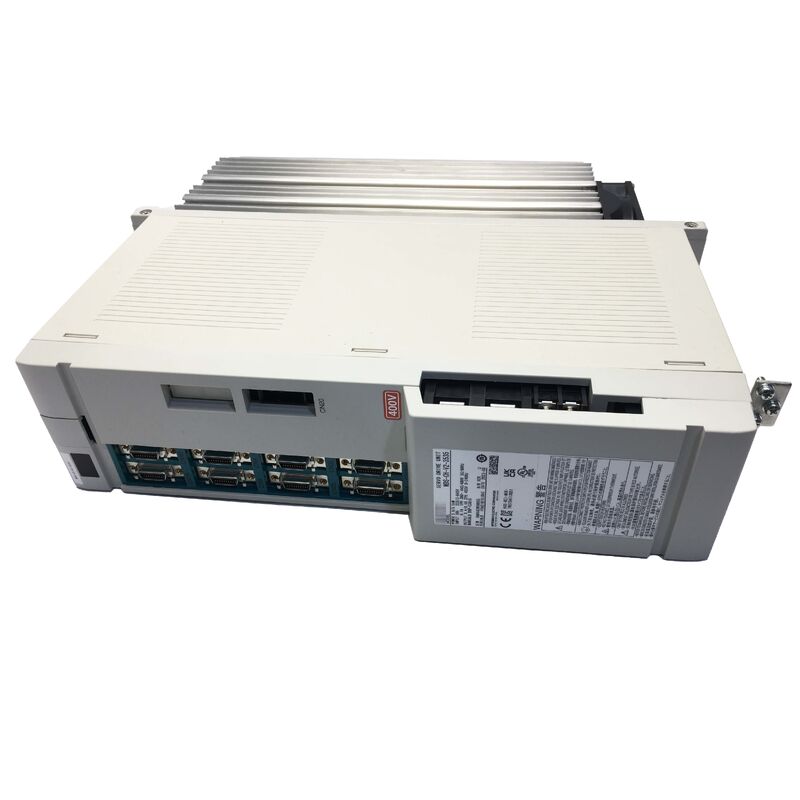

MDS-CH-V2-3535 미쓰비시 신공장 밀폐 서보 드라이브 유닛 MDSCHV23535

MDS-CH-V2-3535 | Mitsubishi MDS-CH 이중 축 서보 드라이브 — 3.5kW + 3.5kW / 2축 / 400V / CNC 공작 기계

MDS-CH — Mitsubishi의 결합 하이브리드 드라이브 아키텍처

MDS-CH 시리즈는 Mitsubishi Electric의 복합 하이브리드 드라이브 플랫폼으로, 여러 서보 축 채널이 공통 전원 공급 버스를 공유하는 단일 드라이브 장치에 통합된 컴팩트 드라이브 아키텍처입니다. "CH" 지정은 결합된 하이브리드 설계를 나타냅니다. 즉, 하나의 물리적 드라이브 인클로저 내의 각 축 채널에 대한 별도의 서보 증폭기 PCB입니다.

MDS-CH-V2-3535는 단일 장치에서 각각 3.5kW 정격의 두 개의 독립적인 서보 축 채널을 제공합니다. "V2"는 이것을 MDS-CH 시리즈의 2세대 서보 증폭기로 지정합니다.

주요 사양

Mitsubishi CNC 드라이브 시스템의 MDS-CH

MDS-CH 시리즈는 Mitsubishi의 드라이브 시스템 아키텍처에 통합됩니다.

전원 공급 장치 모듈(MDS-CH-CV):AC 주전원을 시스템의 모든 MDS-CH 서보 및 스핀들 드라이브에 공급하는 공유 DC 버스로 변환합니다.

서보 드라이브(MDS-CH-V):공유 DC 버스에서 서보 모터를 제어하는 ​​인버터 장치입니다. MDS-CH-V2-3535는 이 제품군의 이중 채널 서보 드라이브입니다.

스핀들 드라이브(MDS-CH-SP):스핀들 모터를 제어하는 ​​인버터 장치. MDS-CH-SP-300(아래 설명)은 동일한 시스템 제품군의 스핀들 드라이브입니다.

MDS-CH-V2-3535는 CNC와 드라이브 증폭기 간의 서보 통신을 위한 FANUC의 고속 직렬 네트워크인 SSCNET(서보 시스템 컨트롤러 네트워크)을 통해 Mitsubishi CNC에 연결됩니다.

응용 시나리오

CNC 머시닝 센터 이중 축 교체:Mitsubishi CNC 머시닝 센터는 MDS-CH-V2-3535가 제공하는 두 축에서 서보 오류를 발생시킵니다. 교체하면 영향을 받은 두 축 모두에 대한 이중 축 서보 제어가 복원됩니다.

CNC 드라이브 시스템 시운전:새로운 Mitsubishi CNC 공작 기계가 설치되었습니다. MDS-CH-V2-3535는 기계의 두 축 채널을 제공하는 이중 서보 드라이브로 작동됩니다.

FAQ

Q1: 내 CNC 시스템에서 MDS-CH-V2-3535가 어떤 축을 지원하는지 어떻게 식별합니까?

각 MDS-CH 드라이브의 축 할당은 SSCNET 통신 체인의 드라이브 위치와 Mitsubishi CNC 매개변수에 구성된 축 주소 설정에 따라 결정됩니다. MDS-CH-V2-3535의 두 채널에 해당하는 물리적 축을 식별하려면 CNC의 드라이브 할당 매개변수 표 또는 공작 기계의 전기 문서를 확인하십시오.

Q2: MDS-CH-V2-3535의 두 채널을 동시에 작동할 수 있습니까?

예. 두 서보 축 채널 모두 동시에 독립적으로 작동합니다. 각각은 서보 업데이트 속도로 자체 속도 및 전류 제어 루프를 실행합니다. 공유 DC 버스는 두 채널을 동시에 공급하여 CNC 보간 명령에 따라 조정된 다축 모션을 가능하게 합니다.

Q3: 한 축 채널에 장애가 발생하면 어떻게 됩니까? 다른 채널은 계속 작동합니까?

이는 결함 유형에 따라 다릅니다. 오류가 채널별로 발생하는 경우(예: 한 축의 모터 과전류) 오류가 발생한 채널에 경보가 발생하는 동안 다른 채널은 계속 작동할 수 있습니다. 결함이 공유 전원 버스 또는 SSCNET 통신에 영향을 미치는 경우 두 채널이 동시에 영향을 받습니다. CNC의 알람 표시는 오류가 발생한 채널과 오류 유형을 식별합니다.

Q4: MDS-CH-V2-3535를 교체하려면 서보 매개변수 백업이 필요합니까?

두 축 채널 모두에 대한 서보 매개변수는 드라이브 장치가 아닌 Mitsubishi CNC의 매개변수 메모리에 있습니다. 드라이브 유닛을 교체해도 저장된 CNC 매개변수에는 영향을 미치지 않습니다. 교체품을 장착한 후 CNC는 전원 켜기 초기화 시퀀스 중에 관련 축 매개변수를 새 드라이브 장치에 다운로드합니다.
