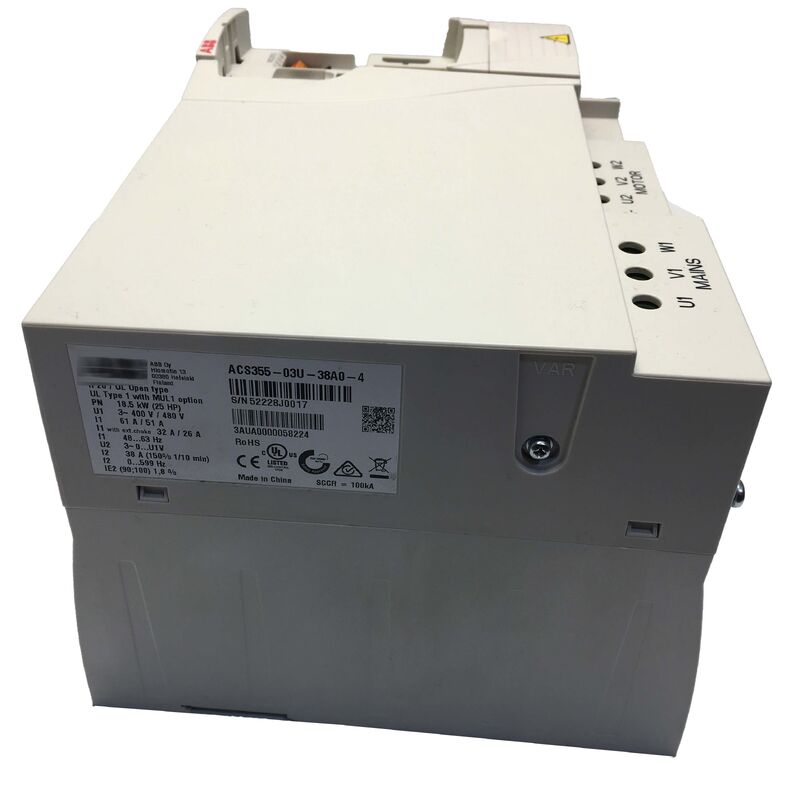

ACS355-03U-38A0-4 새로운 원본 ABB 주파수 변환기 ACS35503U38A04
  • ACS355-03U-38A0-4 새로운 원본 ABB 주파수 변환기 ACS35503U38A04
  • ACS355-03U-38A0-4 새로운 원본 ABB 주파수 변환기 ACS35503U38A04
  • ACS355-03U-38A0-4 새로운 원본 ABB 주파수 변환기 ACS35503U38A04
  • ACS355-03U-38A0-4 새로운 원본 ABB 주파수 변환기 ACS35503U38A04
  • ACS355-03U-38A0-4 새로운 원본 ABB 주파수 변환기 ACS35503U38A04

ACS355-03U-38A0-4 새로운 원본 ABB 주파수 변환기 ACS35503U38A04

원래 장소 중국
브랜드 이름 ABB
인증 CE RoHS
모델 번호 ACS355-03U-38A0-4
제품 세부정보
상표:
씨줄
모델:
ACS355-03U-38A0-4
제품 유형:
가변 주파수 드라이브
시리즈:
ACS355
입력 전압:
380-480 VAC
출력 전류:
38 A
전력 등급:
18.5킬로와트
단계:
3상
보호 등급:
IP20
결제 및 배송 조건
최소 주문 수량
1
가격
USD 900-1100 / piece
포장 세부 사항
오리지널 포장
배달 시간
2 일
지불 조건
L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력
일 당 100 PC
제품 설명
ACS355-03U-38A0-4 새 원본 ABB 주파수 변환기 ACS35503U38A04
ACS355-03U-38A0-4
38A / R4 프레임 / 오픈 루프 벡터 / 안전 토크 종료 / IP20
  • 주파수 범위:48~63 Hz
  • 주변 온도:-10~+50°C
  • 습도:0~95% 비연결성
  • 크기 (H × W × D):90.61 × 10.24 × 6.65인치
  • 무게:90.7파운드
ACS355 ABB의 기계 구동기 가 까다로운 산업용 용도로
ACS355는 산업용 기계용 ABB의 최상위 마이크로 드라이브입니다. ACS355-03U-38A0-4는 ACS355 가족의 중간 범위를 서비스하는 480V의 컴팩트 R4 프레임에서 25HP / 18.5kW 등급을 커버합니다..37~22kW 출력 범위
주요 응용 분야는 재료 취급, 식품 및 음료 가공 및 고무, 플라스틱 및 목재 가공을 포함한다.이들은 신뢰할 수 있는 모터 컨트롤이 필요한 까다로운 환경입니다, 유연한 연결성, 그리고 빠른 시일 즈음 시공 ∙ ACS355 시리즈의 모든 결정적인 특징.
주요 사양
매개 변수 가치
등급 25 HP / 18.5 kW
출력 전류 38A
입력 전압 380~480V AC, 3단계
프레임 R4
장막 IP20 / UL 개방형
모터 제어 오픈 루프 벡터 (센서 없는 벡터)
과부하 150% 가중용
제동 DC 주입 + 동적 브레이킹 트랜지스터
안전 토크 종료 표준 (STO)
디지털 입력 5
아날로그 입력 2
출력 1개의 릴레이, 1개의 디지털, 1개의 아날로그
효율성 IE2
모터 컨트롤 open Open Loop Vector (센서 없는 벡터)
ACS355-03U-38A0-4는 오픈 루프 벡터 컨트롤을 구현합니다. ABB의 센서 없는 벡터 알고리즘은 모터 인코더 없이도 정확한 속도와 토크 조절을 제공합니다.
오픈 루프 벡터 컨트롤은 모터의 흐름과 토크를 계산하여 모터의 수학적 모델을 사용하여 모터의 실제 작동 조건에 실시간으로 적응합니다.결과는 기본 V/Hz 제어 이상의 성능입니다.:
  • 속도 조절기:낮은 부하와 부하 변동 중에 엄격한 속도 조절 모터 부하가 갑자기 변해도 설정 된 속도를 유지합니다.
  • 저속 토크:인코더 피드백 없이 낮은 속도에 높은 토크 전달
  • 모터 호환성:추가 하드웨어 없이 표준 인덕션 모터 (코더, 타코미터) 로 작동합니다.
적용 시나리오
컨베이어 드라이브 업그레이드:재료 처리 컨베이어는 고정 속도 모터에서 변속 속도 제어로 업그레이드됩니다.ACS355-03U-38A0-4는 원활한 가속과 저속으로 25HP의 변주 주파수 제어 기능을 제공합니다.
식품 가공 기계 드라이브:식품 및 음료 가공 기계는 위생적인 등급의 변속속 모터 컨트롤을 필요로 합니다.ACS355-03U-38A0-4의 컴팩트 R4 프레임은 필요한 모터 제어 성능을 제공하는 동시에 기계의 제어 캐비닛에 적합합니다.
자주 묻는 질문
Q1: ACS355-03U-38A0-4의 일반용 (ND) 및 중량용 (HD) 등급의 차이점은 무엇입니까?
ACS355-03U-38A0-4는 헤비 듀티 구성에서 25HP / 38A로 지정되었습니다. (1 분 동안 50% 과부하).같은 하드웨어는 약간 더 높은 연속 전력 등급을 지원할 수 있습니다.높은 순환적 과부하 요구 사항의 응용 프로그램에서, 예를 들어 부하 하에서 자주 시작되는 컨베이어와 같은 경우, HD 150% 등급은 드라이브의 적합성을 확인합니다.
Q2: CE 준수 설치를 위해 EMC 필터가 연결되어야합니까?
ACS355-03U-38A0-4는 내부 EMC 필터가 분리되어 선박됩니다. 유도 배출 한계 (EN 61800-3 카테고리 C2 또는 C3) 를 요구하는 환경에서 CE 표시의 준수EMC 필터는 내부 EMC 필터 링크를 통해 연결되어야 합니다.이것은 드라이브 내부의 간단한 나사 연결입니다. 특정 연결 포인트에 대한 ACS355 하드웨어 설명서를 참조하십시오.
Q3: ACS355-03U-38A0-4와 호환되는 필드버스 옵션은 무엇입니까?
ACS355는 플러그인 옵션 모듈을 통해 광범위한 필드 버스 프로토콜을 지원합니다. 사용 가능한 어댑터에는 PROFIBUS-DP, PROFINET, EtherNet/IP, Modbus TCP, CANopen, DeviceNet,그리고 다른 사람들은 모두 드라이브의 옵션 슬롯을 통해특정 어댑터 코드는 기본 부품 번호에 첨부됩니다 (예를 들어, PROFIBUS에 대한 + K454, Ethernet/IP+Modbus TCP+PROFINET에 대한 + K475)
Q4: ACS355-03U-38A0-4에 어떤 응용 프로그램 매크로가 미리 로드되어 있습니까?
ACS355에는 여러 응용 매크로가 포함되어 있습니다: ABB 표준 (일반용 VFD 동작), 수동 / 자동 (지역 / 원격 제어 전환),PID 컨트롤 (PID 컨트롤러를 탑재한 프로세스 피드백)이 매크로는 특정 제어 모드에 대한 드라이브의 매개 변수를 미리 구성하여 표준 응용 프로그램에서 시점에서 분으로 작동 시간을 줄입니다..
Q5: 드라이브와 모터 사이의 최대 케이블 길이는 무엇입니까?
케이블 길이 제한은 모터 케이블 유형, 드라이브의 스위치 주파수 설정 및 출력 원자로 또는 du/dt 필터가 사용 여부에 달려 있습니다.추가 필터링 없이 장착된 표준 모터 케이블, ABB는 ACS355 하드웨어 매뉴얼에서 최대 케이블 길이를 지정합니다. 일반적으로 표준 애플리케이션에 100m입니다.더 긴 케이블 또는 고주파 스위치는 모터 단열에 du/dt 스트레스를 제한 하기 위해 출력 원자로가 필요할 수 있습니다..
ABB ACS355-03U-38A0-4 Frequency Converter
