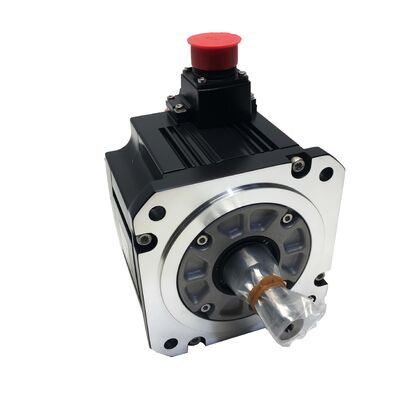

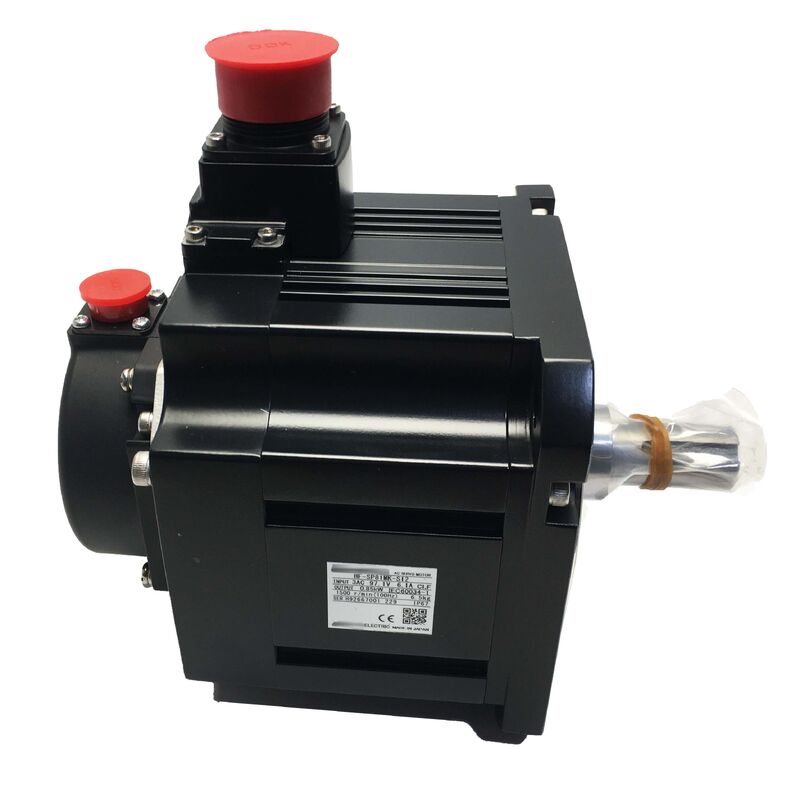

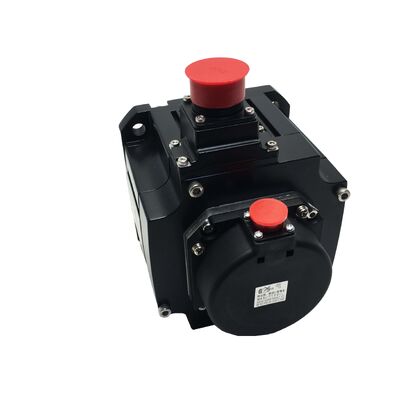

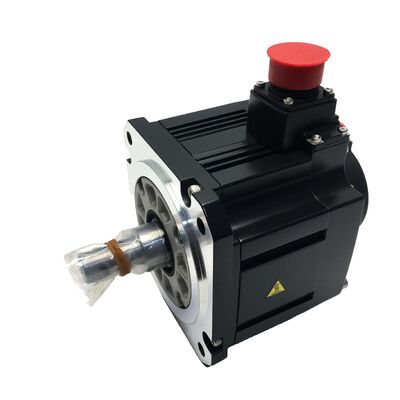

미쓰비시 HF-SP81MK-S12 | MELSERVO-J3 시리즈 AC 서보 모터
850W, 키드 샤프트, 브레이크, IP66 - 정품 신품
제품 개요
미쓰비시 HF-SP81MK-S12는 미쓰비시 전기 MELSERVO-J3 시리즈의 850W AC 서보 모터입니다. 이 미드 프레임, 중간 관성 서보 모터는 CNC 공작 기계 및 산업 자동화 장비의 까다로운 피드 축 및 위치 결정 요구 사항을 위해 설계되었습니다.
이 변형은 키드 샤프트, 통합 홀딩 브레이크 및 IP66 환경 씰링을 결합하여 기계적 커플링 무결성, 안전한 위치 유지 및 산업 오염으로부터의 보호를 동시에 해결합니다.
연속 토크 8.12 Nm, 정격 속도 1,000 RPM으로 정격된 이 모터는 힘 출력을 지속하도록 제작된 저속, 고토크 모터입니다. 200VAC 클래스 전원에서 작동하며 18비트 절대 엔코더를 특징으로 하여 혁당 260,000 카운트 이상의 정밀한 위치 결정을 제공합니다.
주요 사양
| 매개변수 |
값 |
| 정격 출력 |
850W (0.85kW) |
| 정격 토크 |
8.12 Nm |
| 정격 전류 |
4.5 A |
| 공급 전압 |
200VAC 클래스 |
| 정격 속도 |
1,000 RPM |
| 엔코더 |
18비트 절대 (내장) |
| 샤프트 구성 |
키드 직선 샤프트 |
| 홀딩 브레이크 |
통합 |
| 방진 방수 등급 |
IP66 |
| 플랜지 크기 |
130 × 130 mm |
| 시리즈 |
MELSERVO-J3 - HF-SP 타입 |
| 무게 |
5.44 kg (11.99 lbs) |
| 제조사 상태 |
단종 |
HF-SP 시리즈 - 중간 관성, 고토크
MELSERVO-J3 제품군 내의 HF-SP 모터 타입은 높은 고속 동적 응답보다 지속적인 토크가 우선시되는 중간에서 높은 반사 부하 관성을 가진 애플리케이션을 위해 설계되었습니다.
1,000 RPM 정격 속도에서 HF-SP81은 8.12 Nm의 토크를 생성하며, 이는 중간 리드 피치 값을 가진 기계의 직접 볼스크류 커플링에 잘 맞습니다. 이는 추가적인 기어링 없이 상당한 선형 추력 힘을 생성합니다.
무거운 축 새들, 대형 작업 테이블 및 부하 시 최소 위치 편차를 요구하는 드라이브의 경우 HF-SP의 토크 밀도 및 관성 매칭 특성은 정밀 가공에 필요한 축 강성을 제공합니다.
18비트 절대 엔코더
모든 HF-SP 시리즈 모터에는 표준으로 18비트 절대 엔코더가 내장되어 있어 시작 시 호밍 사이클 없이 샤프트 회전당 262,144개의 고유 위치 카운트를 제공합니다.
이는 호밍 루틴에서 비생산적인 시간을 절약하고 전력 품질 문제 또는 예기치 않은 비상 정지 중에 발생하는 증분 엔코더 시스템의 위치 오류를 방지합니다.
높은 해상도는 저속에서 부드러운 보간을 지원하여 다축 컨투어링 작업의 표면 마감 품질과 고주기 애플리케이션의 위치 정확도에 직접적인 영향을 미칩니다.
키드 샤프트 설계
키드 샤프트는 모터 샤프트와 커플링 허브 또는 풀리 사이에 확실한 기계적 구동 연결을 제공하여 충격 하중, 지속적인 고토크 요구 사항 및 반복적인 방향 반전 시 회전 슬립을 방지합니다.
중간 관성 CNC 피드 축의 경우 지속적인 양방향 위치 결정 및 주기적인 중절삭을 포함하는 경우 키드 샤프트는 안정적인 토크 전달을 위한 적절한 사양입니다.
통합 홀딩 브레이크 및 IP66 보호
홀딩 브레이크는 안전 원칙에 따라 작동합니다. 전원이 차단되면 스프링이 적용되고 정상 작동 중에는 전기적으로 해제됩니다. 전원 손실, 비상 정지 또는 서보 경보 시 브레이크가 자동으로 작동하여 샤프트 위치를 유지합니다.
IP66 보호는 모터 하우징이 먼지에 완전히 밀봉되어 있으며 모든 방향에서 강력한 물 분사로부터 보호된다는 것을 의미합니다. 이는 활성 냉각 시스템 및 고압 세척 루틴이 있는 공작 기계 환경에 적합합니다.
드라이브 호환성 - MELSERVO-J3
HF-SP81MK-S12는 미쓰비시의 MR-J3 시리즈 서보 앰프와 함께 사용됩니다. 적절한 드라이브 선택은 모터의 850W 출력 및 4.5A 정격 전류를 고려합니다. 일반적으로 MR-J3-70B 또는 MR-J3-100B 앰프 클래스입니다.
통신 인터페이스에는 다축 시스템의 고속 광섬유 네트워크 연결을 위한 SSCNET III와 독립형 애플리케이션을 위한 아날로그 및 펄스 열 명령 모드가 포함됩니다.
자주 묻는 질문
HF-SP81MK-S12와 호환되는 서보 드라이브는 무엇입니까?
이 모터는 미쓰비시 MR-J3 시리즈 서보 앰프와 함께 사용하도록 설계되었습니다. 특히 850W 모터 클래스의 경우 MR-J3-70B 또는 MR-J3-100B입니다. J3 드라이브는 HF-SP 모터 타입 및 18비트 절대 엔코더 인터페이스를 기본적으로 지원합니다.
모터가 단종되었는데 현재 미쓰비시 모델로 교체할 수 있습니까?
예, 하지만 직접적인 플러그 앤 플레이 교체는 아닙니다. 동등한 최신 세대 모터는 유사한 토크 클래스를 공유할 수 있지만 플랜지 치수, 샤프트 크기, 커넥터 핀 배열 및 드라이브 호환성이 다를 수 있습니다. 리퍼비시된 HF-SP81MK-S12를 구하는 것은 일반적으로 세대 간 대체보다 위험과 다운타임이 적습니다.
이 모터의 IP66 보호는 가공 환경에서 무엇을 의미합니까?
IP66은 모터가 완전히 방진이며 모든 방향에서 고압 물 분사로부터 보호된다는 것을 의미합니다. 이는 절삭 구역에서 직접적인 냉각수 분사, 세척 및 지속적인 유체 노출을 모터 하우징으로의 침투 없이 포함합니다.
이 모터의 정격 속도가 1,000 RPM에 불과한 이유는 무엇입니까?
HF-SP 타입은 중간 속도에서 지속적인 힘 출력을 위해 최적화된 중간 관성, 고토크 모터입니다. 1,000 RPM의 정격 속도는 이 회전 범위 내에서 고속 이동 및 절삭 공급 속도 요구 사항이 충족되는 직접 연결 볼스크류 드라이브에 적합합니다.
중고 HF-SP81MK-S12에 가장 중요한 점검 단계는 무엇입니까?
먼저 브레이크를 테스트하십시오. 공급 전압을 적용 및 해제하면서 확실한 샤프트 잠금 및 깨끗한 해제를 확인하십시오. 3상 권선 저항을 측정하여 균형 및 절연 저항을 확인하십시오. 18비트 엔코더 커넥터에 부식이나 손상이 있는지 검사하고 샤프트를 수동으로 회전시켜 베어링 상태를 확인하십시오.
