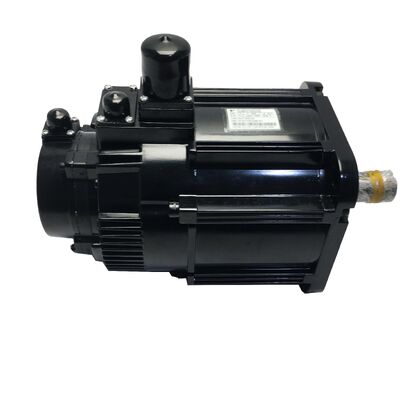

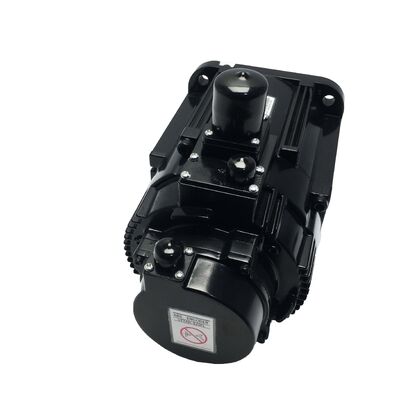

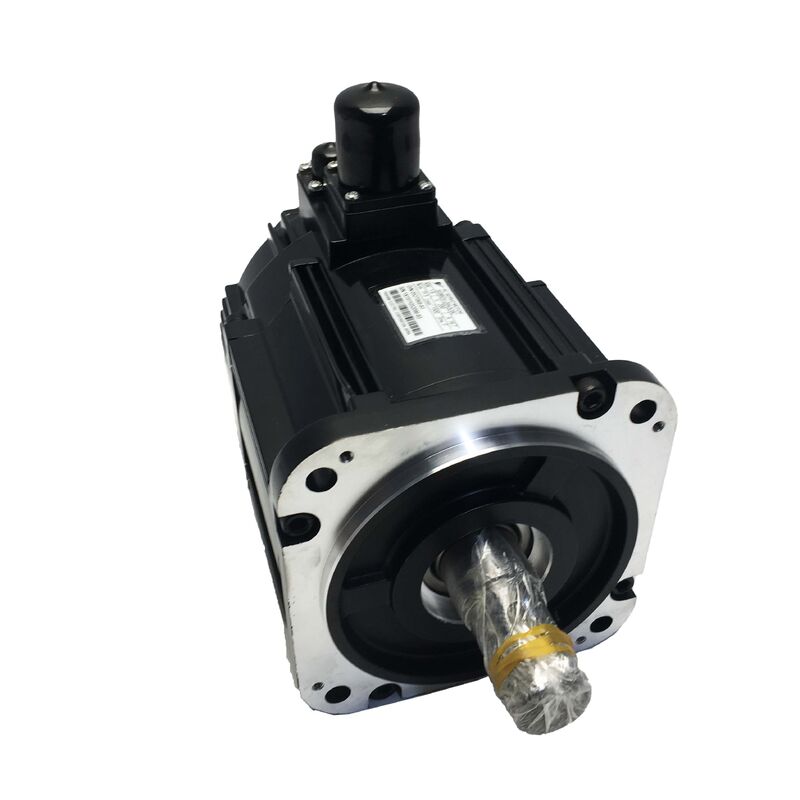

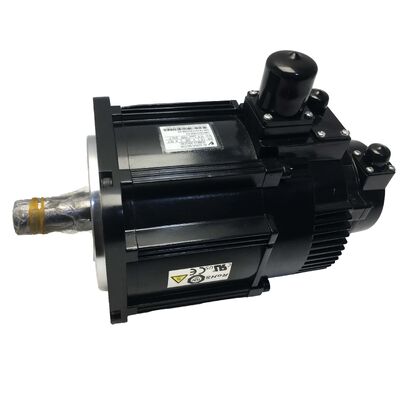

야스카와 SGMGV-20A3C6C Σ-V 시리즈 AC 서보 모터
1.8 kW, 20비트 엔코더, IP67, 홀딩 브레이크 - 새 공장 밀봉
제품 개요
야스카와 SGMGV-20A3C6C는 야스카와 Σ-V (시그마-V) 시리즈의 1.8 kW AC 서보 모터로, 산업 기계의 고속 피드 축 애플리케이션을 위해 특별히 설계되었습니다. 200 VAC 전원에서 작동하며 20비트 트루 앱솔루트 시리얼 엔코더를 특징으로 하는 이 모터는 고해상도 피드백, IP67 환경 씰링 및 통합 24V DC 홀딩 브레이크를 제공하여 까다로운 축 구동 애플리케이션에 적합합니다.
주요 사양
| 정격 출력 |
1.8 kW |
| 전원 공급 전압 |
AC 200 V |
| 엔코더 유형 |
20비트 트루 앱솔루트 시리얼 엔코더 |
| 엔코더 해상도 |
1,048,576 카운트/회전 |
| 축 구성 |
키웨이 및 나사산 끝이 있는 직선 축 |
| 홀딩 브레이크 |
DC 24V |
| 방수 방진 등급 |
IP67 (표준) |
| 시리즈 |
Σ-V (시그마-V) - SGMGV 타입 |
| 적용 분야 |
고속 피드 축 구동 |
20비트 앱솔루트 엔코더 기술
20비트 시리얼 엔코더는 샤프트 회전당 1,048,576개의 고유 위치 카운트를 제공하여 저속 움직임을 더 부드럽게 하고, 위치 고정을 더 단단하게 하며, 다축 보간 경로에서 더 정확한 윤곽을 가능하게 합니다. "트루 앱솔루트" 특성은 배터리 백업 없이 전원 차단 시에도 샤프트 위치 데이터를 유지하여 호밍 사이클을 제거하고 시작 시간을 단축합니다.
IP67 환경 보호
모든 SGMGV 시리즈 모터에는 IP67 방수 방진 등급이 표준으로 제공되며, 최대 1미터 수심에서 30분 동안 일시적으로 침수되어도 견딜 수 있도록 정격되었습니다. 이 보호 등급 덕분에 추가적인 인클로저 없이 고압 냉각수 시스템, 안개 발생이 심한 절삭 구역 및 세척 환경에 설치할 수 있어 모터 수명을 연장하고 유지보수를 줄일 수 있습니다.
홀딩 브레이크 시스템
24V DC 홀딩 브레이크는 스프링 적용 방식으로 작동하며 전기적으로 해제되는 안전 우선 아키텍처를 따릅니다. 전원 손실, 서보 알람 또는 비상 정지 시 브레이크가 자동으로 작동하여 수직 축 및 중력 하중 메커니즘에 대한 중요한 안전을 제공합니다. 24V 브레이크 전원은 표준 기계 제어 시스템과 쉽게 통합됩니다.
축 설계 특징
직선 축에는 양호한 기계적 구동 연결을 위한 가공된 키웨이와 축 방향 고정을 위한 나사산 끝 구멍이 포함되어 있습니다. 이 설계는 충격 하중 하에서 안정적인 토크 전달을 보장하며 벨트 구동 및 풀리 장착 애플리케이션에서 유지보수를 단순화합니다.
시스템 호환성
야스카와 Σ-V 시리즈 서보 드라이브 (SGDV 앰프 범위)와 함께 작동하도록 설계된 이 모터는 공장 구성된 인식 및 튜닝 매개변수를 갖춘 일치된 시스템을 형성합니다. 다축 시스템을 위한 MECHATROLINK-II/III 프로토콜과 독립형 애플리케이션을 위한 아날로그 및 펄스 열 명령 입력과 호환됩니다.
자주 묻는 질문
SGMGV-20A3C6C와 호환되는 서보 드라이브는 무엇입니까?
이 모터는 1.8 kW 출력 등급 및 전류 요구 사항에 맞는 야스카와 Σ-V 시리즈 서보 앰프 SGDV 범위와 함께 사용하도록 설계되었습니다.
20비트 엔코더에서 "트루 앱솔루트"는 무엇을 의미합니까?
트루 앱솔루트 엔코더는 엔코더 내부에 샤프트 위치 정보를 물리적으로 저장하여 호밍 시퀀스나 배터리 백업 요구 사항 없이 전원 켜기 시 즉시 위치를 읽을 수 있습니다.
홀딩 브레이크를 활성화하지 않고 이 모터를 사용할 수 있습니까?
예, 브레이크는 별도의 24V DC 전원 공급이 필요한 별도의 기능입니다. 그러나 수직 축 또는 중력 하중 메커니즘의 경우 브레이크를 사용하면 필수적인 안전 홀딩 기능이 제공됩니다.
IP67 보호 기능이 설치 및 유지보수에 어떤 영향을 미칩니까?
IP67은 추가 보호 없이 냉각수가 많은 환경에 설치할 수 있도록 하여 베어링 오염 고장을 줄이고 까다로운 산업 조건에서 모터 서비스 수명을 연장합니다.
키웨이와 나사산 축 끝의 중요성은 무엇입니까?
키웨이는 높은 하중 하에서 양호한 토크 전달을 보장하며, 나사산 끝은 벨트 구동 및 안전한 부품 위치 지정이 필요한 애플리케이션을 위한 축 방향 고정을 가능하게 합니다.
