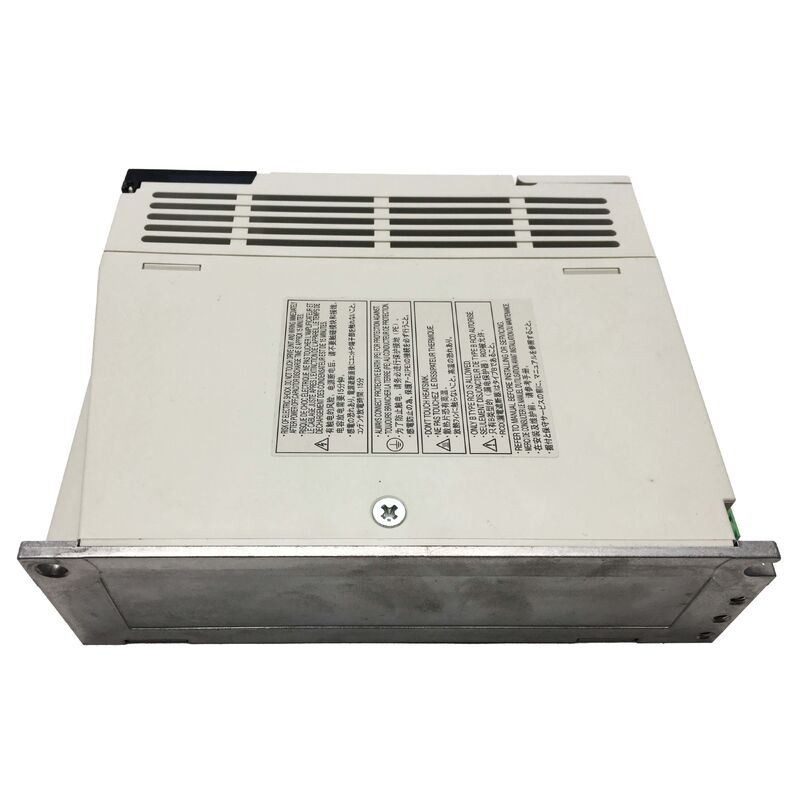

미쓰비시 MR-J2S-10B MELSERVO-J2-Super AC 서보 드라이브
신형 Mitsubishi AC Servo Drive 100W 용량, 시누소이드 PWM 제어 및 내장 동적 브레이크가 있습니다.
첨단 시누소이드 제어 기술
MELSERVO-J2-Super 시리즈는 미쓰비시의 정제된 서버 플랫폼을 대표합니다.그리고 산업용 용품에 더 높은 신뢰성.
기술 사양
| 매개 변수 |
가치 |
| 부문 번호 |
MR-J2S-10B |
| 제조업자 |
미쓰비시 일렉트릭 |
| 제품 라인 |
MELSERVO MR-J2 |
| 시리즈 |
MELSERVO-J2-Super |
| 무게 |
10.02kg (2.25파운드) |
| 전원 공급 |
3단계 200-230VAC, 50/60Hz |
| 단일 단계 옵션 |
1단계 230VAC, 50/60Hz |
| 전압 변동 |
170-253VAC (3단계) |
| 주파수 허용 |
± 5% |
| 제어 시스템 |
시누소이드 PWM / 전류 제어 |
| 속도 주파수 반응 |
550 Hz 이상 |
| 동적 브레이크 |
내장 |
| 구조 |
자기 냉각, 개방 (IP00) |
| 작동 온도 |
0~55°C (냉면이 없음) |
| 저장 온도 |
-20~65°C (냉면 없이) |
| 작동 습도 |
RH 최대 90% (운화 없이) |
| 호환 가능한 모터 |
HC-KFS, HC-MFS, HC-SFS, HC-RFS, HC-UFS, HA-LFS |
| 보호 기능 |
과전류, 과부하, 인코더 오류, 저전압 등 |
| 조건 |
새 원본 |
호환 가능한 모터 시리즈
MR-J2S-10B는 다재다능한 기계 구성을 위해 여러 Mitsubishi 서보 모터 시리즈를 지원합니다.
- HC-KFS - 낮은 관성, 작은 용량
- HC-MFS - 중간 관성, 작은 용량
- HC-SFS - 중간 관성, 중간 용량
- HC-RFS - 중간 관성, 고속
- HC-UFS - 극저항역, 작은 용량
- HA-LFS - 중간 관성, 큰 용량
시누소이드 PWM 제어 혜택
시누오이드 PWM 제어는 모터 윙링에서 시누오이드 전류 파형을 생성하여 낮은 속도에 고깅과 모터 리플을 줄임으로써 부드러운 토크 출력을 제공합니다.
이것은 기계 도구의 표면 완화를 개선하고 축 역점의 진동을 감소시킵니다.
내장 동적 제동 안전
통합된 동적 브레이크는 세르보 오프 또는 고장 상태에서 작동하여 외부 브레이킹 하드웨어가 필요없이 제어 된 정지 기능을 제공합니다.이것은 비속 중지가 허용되지 않는 응용 프로그램에서 추가 느림 구성 요소의 필요성을 제거합니다..
IP00 캐비닛 설치 요구 사항
개방형 구조 설계는 적절히 밀폐되고 환기를 하는 제어 캐비닛 내에 설치되어야 합니다.유닛 위와 아래의 적절한 클리어먼트는 지정 작동 온도에서 열 성능을 유지하기 위해 필수적입니다..
자주 묻는 질문
MR-J2S-10B와 어떤 모터가 호환되나요?
드라이브는 HC-KFS, HC-MFS, HC-SFS, HC-RFS, HC-UFS 및 HA-LFS 시리즈 Mitsubishi 서보 모터와 호환됩니다. 설치 전에 모터 등급 출력이 증폭기의 용량과 일치하는지 확인하십시오.
MR-J2S-10B는 단일 단계 공급 장치로 전원을 공급할 수 있나요?
네, 드라이브는 1단계 230VAC, 50/60Hz 동작을 허용합니다. 단일 단계 작동은 단계별로 더 높은 입력 전류가 필요하다는 점에 유의하십시오. 공급 차단기 및 배선이 그에 따라 등급되어 있는지 확인하십시오.
MR-J2S-10B의 "B" 후자는 무엇을 의미합니까?
"B" 지명은 SSCNET (Serial Servo Communication Network) 인터페이스 호환성을 나타냅니다. 이 고속 시리즈 버스를 지원하는 미쓰비시 모션 컨트롤러와 사용해야합니다.
MR-J2S-10B는 외부 동적 브레이크 저항을 필요로 합니까?
아니, 동적 브레이크는 내장되어 있으며 표준 응용을 위해 외부 저항이 필요하지 않습니다. 높은 관성 부하 또는 빈번한 비상 중지에 대한 용량을 확인하십시오.
MR-J2S-10B에 어떤 보호 기능이 들어있나요?
드라이브는 과류, 과부하, 인코더 오류, 저전압, 즉각적인 전력 장애, 과속 및 과도한 위치 오류에 대한 포괄적인 보호를 포함합니다.
MR-J2S-10B는 새로운 오리지널 미쓰비시 제품입니다. 설치 전에 모터 호환성, 인터페이스 유형, 캐비닛 열 디자인을 확인합니다.
