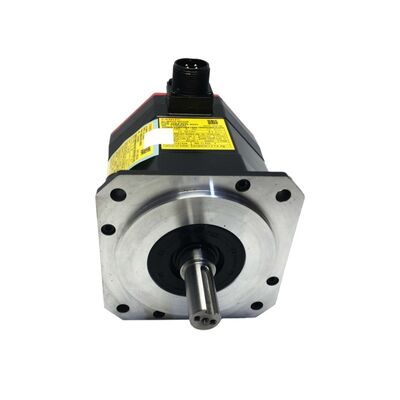

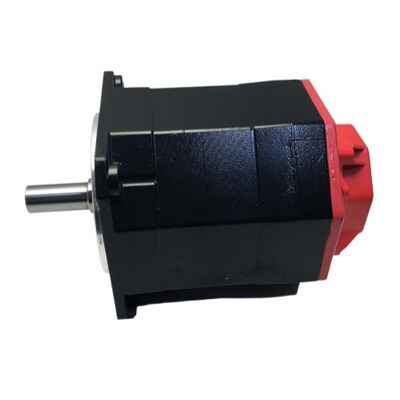

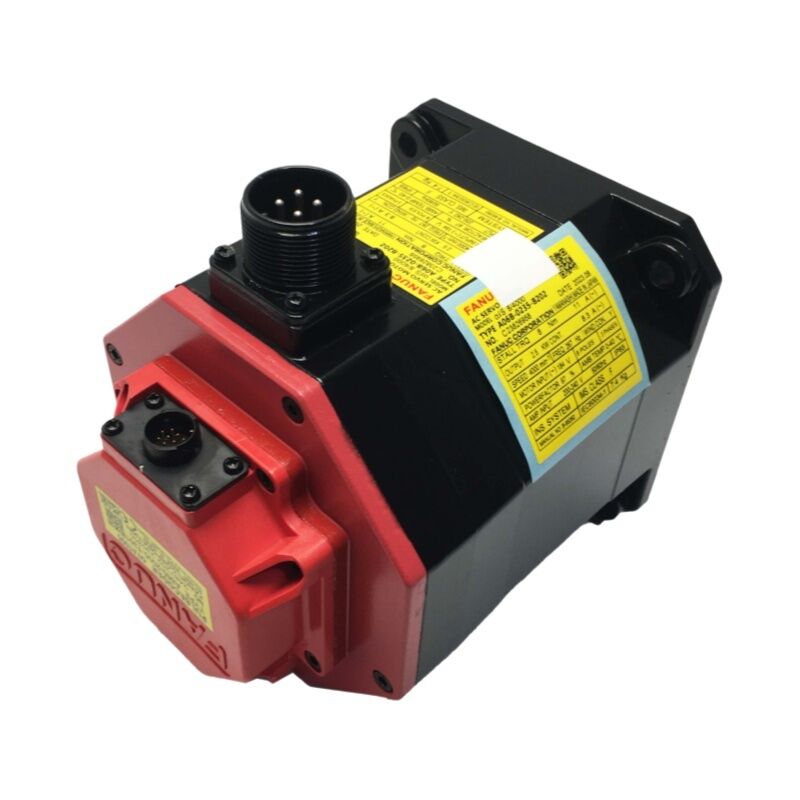

FANUC A06B-0235-B202 AC 서보 모터
알파 iS 8/4000, 2.5kW, IP67 키 셔트
현장 에서 증명 된 단단 한 토크
CNC 축이 수천 시간 동안 안정적인 성능을 필요로 할 때, 모터 선택은 매우 중요합니다.FANUC A06B-0235-B202알파 iS 8/4000 시리즈의 AC 서보 모터는 전 세계적으로 중소 포맷 기계 도구에 가장 널리 사용되는 FANUC 서보 모터 중 하나입니다.
주요 사양은 다음과 같습니다.2.5kW 등급 출력,8Nm 정지 토크,4최대 속도는 1000 RPM, 그리고11 정지 전류이 모터는 3단계 184V에서 작동합니다. 200-230 VAC의 증폭기 입력으로 267Hz.B202 변종특징 a키웨이와 함께 직선 셰프트,IP67 보호 등급(수 1미터 침수)FANUC Alpha i A16000 펄스 코더(A860-2001-T321) 고해상도 위치 피드백을 위해. 이 구성에는 통합 브레이크가 포함되어 있지 않습니다.
기술 사양
| 매개 변수 |
가치 |
| 모델 |
알파 IS 8/4000 |
| 가등식 출력 |
2.5kW |
| 스탠드 토크 |
8Nm |
| 최대 속도 |
41000 RPM |
| 정지 전류 |
11 A |
| 모터 전압 |
3단계 184V / 267Hz |
| 증폭기 입력 |
200-230VAC, 3단계, 50/60Hz |
| 인코더 |
알파 i A16000 (A860-2001-T321) |
| 셰프트 타입 |
키웨이와 함께 직선 |
| 전기 자기 제동 |
포함되지 않습니다 |
| 보호 등급 |
IP67 |
| 롤링 |
3단계 Y 연결, 8극 |
| 전력 요인 |
97% |
IP67 보호 - 단지 등급 이 아니라
B202의IP67 등급다른 A06B-0235 변종에서 발견 된 IP65 등급에 비해 우수한 보호를 제공합니다. IP65는 냉각 액체 스프래치와 방향 물 제트를 처리하는 동안,IP67는 최대 1 미터까지 일시적 침몰을 포함합니다. 냉각 액체의 홍수가 발생하고 모터가 액체 축적에 노출 될 수있는 CNC 환경에서 중요한 보호.
의알파 i A16000 펄스 코더회전당 16,000 펄스를 공급하여 FANUC αi 서보 증폭기는 회전, 프레싱 및 가공 센터 응용 프로그램에서 정밀 축 제어에 필요한 해상도를 제공합니다.이 인코더 세대는 αi 증폭기와 FSSB (FANUC Serial Servo Bus) 를 통해 원시적으로 통신합니다., FANUC CNC 시스템에 원활한 통합을 보장합니다.
애플리케이션 호환성
알파 iS 8/4000 시리즈는중소형 CNC 기계 도구- 톱니, 가공 센터 및 프레싱 머신을 포함하여, 축 전력 요구 사항이 1.5 ~ 3 kW 범위 내에 있으며 빠른 트러버스 속도는 더 높은 RPM 범위에서 신뢰할 수있는 토크를 요구합니다.
의키가 있는 셰프트B202 변종에서 샤프트와 결합 사이의 긍정적 기계적 횡단 차단을 보장합니다. 이 모터가 작동하는 토크 수준에서 필수적입니다.마찰 전용 접착기가 역부하로 미끄러질 위험이 있는 경우평면 (키가 없는) 샤프트가 필요한 애플리케이션에서는 같은 A06B-0235 가족 내의 B100와 B200 변종이 그 요구에 부합한다.
자주 묻는 질문
A06B-0235-B202와 B100이나 B502 같은 다른 B 후속 변수 사이의 차이점은 무엇입니까?
모든 변종은 2.5 kW, 8 Nm 및 4,000 RPM 사양의 동일한 Alpha iS 8/4000 모터 코어를 공유합니다. 후속 코드는 샤프트 유형, 브레이크 포함 및 인코더를 정의합니다.B202키로 된 직선 샤프트, 브레이크가 없으며 IP67 보호를 가진 A16000 인코더가 있습니다.B100평평한 직선 축이 있고,B502IP65 등급입니다. 항상 기계의 기계 및 환경 요구 사항에 대응합니다.
이 모터는 어떤 FANUC 증폭기로 설계되었나요?
A06B-0235-B202는FANUC αi 시리즈 세로 앰플리퍼알파i A16000 펄스 코더는 이 드라이브와 원생적으로 통신합니다.이 모터는 추가 인터페이스 하드웨어가 없는 오래된 FANUC α (non-i) 증폭기나 FANUC가 아닌 드라이브와 직접 호환되지 않습니다..
실제적으로 IP67는 CNC 설비에 대해 무엇을 의미합니까?
IP67 인증은 모터가 완전히 먼지 막아 1미터 깊이까지 일시적으로 물에 잠겨있는 것을 견딜 수 있다는 것을 의미합니다.이것은 IP65 표준을 초과하는 냉각액 홍수 및 스프래치 노출에 대한 포괄적인 보호를 제공합니다.셰프트 침투점과 커넥터 짝짓기면이 IP67 등급에서 제외되어 적절한 케이블 관리가 필요하다는 점에 유의하십시오.
A06B-0235-B202가 고장 났을 때 고칠 수 있나요?
네, 알파 iS 시리즈 모터에 대한 인코더 교체는 FANUC가 승인한 서비스 시설과 자격을 갖춘 제3자 매장에서 수행되는 표준 수리입니다.A16000 펄스 코더는 독립적으로 교체 할 수 있습니다.. 베어링 교체 및 와일링 검사 또한 일반적인 서비스 절차입니다. 전체 부하 테스트 수리 일반적으로이 모터 클래스에 대한 새로운 교체보다 더 높은 비용 효율성을 제공합니다.
A06B-0235-B202는 여전히 새로 사용되나요?
새로운 재고 가용성은 지역 유통 채널과 FANUC의 이 모터 변종의 현재 생산 상태에 달려 있습니다. Refurbished and exchange units are widely available through CNC parts markets and represent practical alternatives - provided sellers can confirm the motor has been load-tested on compatible FANUC systems, 단순히 시각적으로 검사하거나 벤치에서 작동하는 것이 아닙니다.
FANUC A06B-0235-B202는 OEM 교체 부품입니다. 설치하기 전에 증폭기 호환성, 샤프트 구성 및 인코더 유형을 기계 문서와 비교하십시오.
