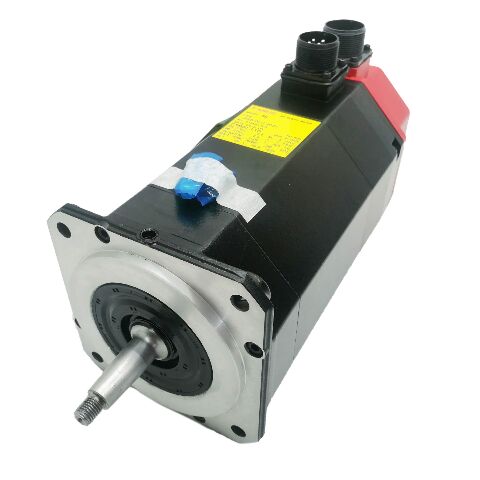

Fanuc 세르보 모터 A06B-0314-B004 좋은 작업 상태 A06B0314B004

화낙 A06B-0314-B004 | S-시리즈 모델 5S AC 서보 모터 — 2000 rpm / 테이퍼 샤프트 / 2000P 엔코더 / 단종

FANUC의 오리지널 S-시리즈 — 알파 이전 세대

A06B-0314-B004는 Alpha 시리즈 이전 세대의 FANUC S 시리즈 AC 서보 모터(모델 5S)입니다. FANUC의 S 시리즈는 CNC 공작 기계 축용으로 설계된 1세대 AC 서보 모터로, 고성능 CNC 응용 분야에서 이전 DC 서보 모터를 대체했습니다. 많은 S 시리즈 설비는 최초 제조 이후 수십 년 동안 계속해서 생산 서비스를 제공하고 있습니다.

2000rpm의 최대 속도와 5S 클래스의 전기 정격에서 이 모터는 제어 및 기계 설계가 S 시리즈 아키텍처를 위해 특별히 요구되는 CNC 선반, 머시닝 센터 및 연삭기의 기본 피드 축을 구동했습니다. 5S 모터를 중심으로 기계를 제작할 때 서보 증폭기, 서보 매개변수 설정, 기계적 커플링 등 전체 축 설계가 이 모터의 특정 특성에 맞춰졌습니다. 유사 교체는 원래 축 구성을 유지합니다.

주요 사양

테이퍼 샤프트 및 2000P 증분 인코더

테이퍼 샤프트는 드로 볼트로 고정된 금속 간 인터페이스를 통해 토크를 전달합니다. 기계식 인터록은 포지티브 방식이며 미끄럼 방지 기능이 있습니다. 커플링 허브를 제거하려면 드로볼트 추출기를 사용합니다. 풀러를 샤프트 끝의 탭 구멍에 끼우고 제어된 축력을 가합니다. 절대로 샤프트를 치지 마십시오. 충격 하중은 엔코더와 모터 베어링으로 ​​직접 전달됩니다. 테이퍼 조인트의 유체 침투와 꾸준한 추출 힘이 타이트한 테이퍼에 대한 올바른 접근 방식입니다.

2000P 증분형 엔코더(A860-0315-T101)는 속도 및 위치 피드백을 위해 회전당 2000펄스를 생성합니다. 이는 증분적입니다. 즉, 축 위치 데이텀을 다시 설정하려면 기계 전원을 켤 때마다 기준-반환 주기가 필요합니다. 이는 S 시리즈 장비의 표준 작동 동작이며 결함이 아닙니다.

레거시 S-시리즈 모터 소싱

S 시리즈는 수년 전에 FANUC에서 단종되었습니다. 교체 재고는 전적으로 애프터마켓에서 나옵니다. 즉, 폐기된 기계와 테스트를 거친 풀 유닛에서 남은 잉여품입니다. 아직 생산 중인 S 시리즈 기계는 원래 계획된 서비스 수명을 초과하여 자산을 운영하고 있습니다. 테스트를 거친 예비 5S 모터를 보유하는 것은 실용적인 유지 관리 조치입니다. 설치된 기반이 오래됨에 따라 애프터마켓 가용성이 좁아집니다.

FAQ

Q1: A06B-0314-B004와 호환되는 서보 앰프는 무엇입니까?

S 시리즈 모터에는 기간 호환 S 시리즈 서보 증폭기가 필요합니다. Alpha, Beta 및 Alpha i 시리즈 앰프는 호환되지 않습니다. 모터 교체를 지정하기 전에 기계 문서에서 설치된 증폭기 유형을 확인하십시오.

Q2: 테이퍼 샤프트 커플링은 어떻게 올바르게 제거됩니까?

드로볼트 추출기를 사용합니다. 풀러를 샤프트 끝 탭 구멍에 끼우고 지속적으로 증가하는 축력을 가합니다. 샤프트를 망치로 치거나 두드리거나 들어올리지 마십시오. 충격은 엔코더와 모터 베어링에 직접 충격을 전달하여 겉으로는 사소해 보이지만 서비스 수명을 크게 단축시키는 손상을 일으킬 수 있습니다. 테이퍼가 빡빡한 경우 접합면에 침투성 유체를 적용하고 추출 힘을 가하기 전에 흡수되도록 합니다.

Q3: 기계는 전원을 켤 때마다 원점 복귀가 필요합니다. 인코더 결함인가요?

아니요. 2000P는 증분형 인코더입니다. 전원을 켤 때마다 기준 반환이 표준 동작입니다. 원점 복귀가 완료되지 않거나 오류가 발생하는 경우 엔코더 케이블의 손상 여부를 확인하고 오실로스코프를 사용하여 증폭기의 Z 펄스 신호 품질을 확인한 다음 엔코더 본체에 냉각수 유입 또는 기계적 손상이 있는지 검사하십시오.

Q4: Alpha 시리즈 모터가 동일한 기계의 S 시리즈 5S를 대체할 수 있습니까?

상당한 수정 없이는 아닙니다. S 시리즈 서보 증폭기는 Alpha 시리즈와 다른 통신 및 피드백 인터페이스를 사용합니다. Alpha 모터를 교체하려면 서보 증폭기를 교체하고, CNC의 서보 인터페이스 하드웨어를 변경하고, 축 매개변수 세트를 다시 시운전해야 합니다. 원래 S 시리즈 증폭기를 계속 사용하는 기계의 경우 유사한 5S 모터가 유일하게 실용적인 직접 교체입니다.

Q5: 중고 A06B-0314-B004에 대해 어떤 점검을 수행해야 합니까?

엔코더 케이블을 분리한 상태에서 3상 권선 저항 균형과 접지에 대한 절연 저항을 확인하십시오. 테이퍼 샤프트 표면에 이전에 부적절한 제거로 인한 프레팅, 스코어링 또는 충격 흔적이 있는지 검사하십시오. 베어링의 부드러움을 위해 샤프트를 손으로 회전시킵니다. 엔코더 커넥터(A860-0315-T101)에 냉각수 오염이나 핀 손상이 있는지 확인하십시오. 생산 설치 전에 올바른 S 시리즈 앰프를 사용한 벤치 테스트 실행이 최종 검증입니다.
