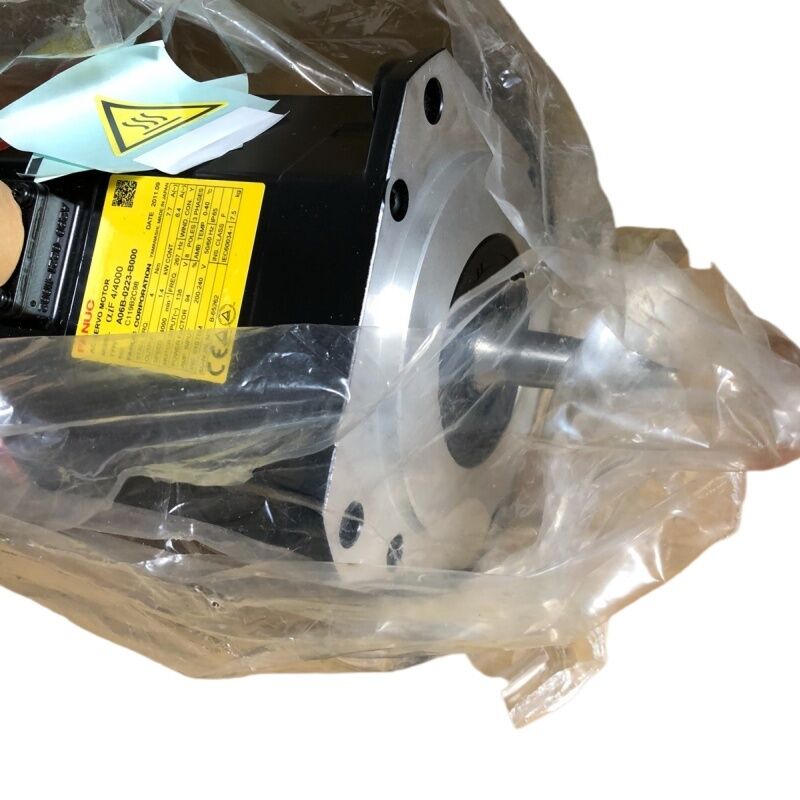

FANUC A06B-0345-B231 AC 서보 모터 새 팩스

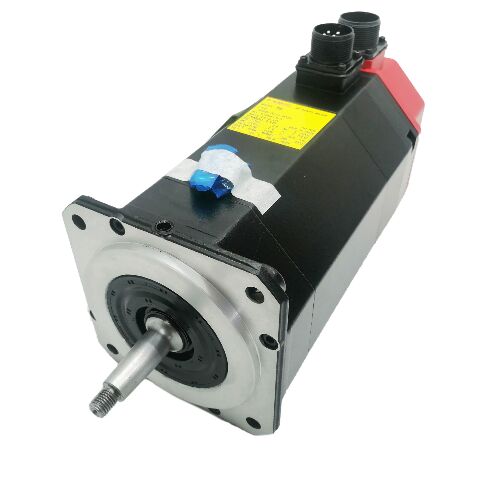

FANUC A06B-0345-B231 | S-시리즈 모델 5RF AC 서보 모터 — 6 Nm / 3000 rpm / 테이퍼 샤프트 / 브레이크 / 2000P + 리졸버

S-시리즈 5RF — FANUC 최초 AC 서보 세대의 듀얼 피드백

A06B-0345-B231은 FANUC S-시리즈 AC 서보 모터로, FANUC의 오리지널 AC 서보 모터 제품 세대의 모델 5RF입니다. S-시리즈는 알파 세대보다 앞서며, FANUC AC 서보 제어 CNC 공작 기계의 첫 번째 세대를 구동했던 모터 기술을 나타냅니다.

6 Nm의 스톨 토크와 3,000 rpm으로, 5RF는 S-시리즈 모터 제품군에서 중간 범위에 속합니다. 117V / 3상 / 8극의 전기 사양은 당시의 드라이브 시스템 아키텍처를 반영합니다. 작동 전압과 주파수는 메인 전원에서 직접 끌어오는 것이 아니라, 당시의 S-시리즈 서보 앰프에서 생성됩니다.

2000P ABS 엔코더와 리졸버의 듀얼 피드백 시스템은 이 변형 모델의 결정적인 기술적 특징입니다. 리졸버는 펄스 카운트에 의존하지 않는 연속적인 사인/코사인 기반 각도 위치 출력을 제공합니다. 2000P 절대 엔코더는 CNC가 좌표 제어에 사용하는 디지털 위치 레지스터를 제공합니다. 두 가지 모두 동시에 작동합니다. 리졸버는 서보의 전류 및 속도 제어 루프에 대한 정밀한 각도 참조를 제공하며, 2000P 엔코더는 CNC가 유지하고 표시하는 축 위치 카운트를 제공합니다.

주요 사양

테이퍼 샤프트와 브레이크

테이퍼 샤프트는 드로볼트를 사용하여 커플링 허브를 모터 샤프트에 축 방향으로 끌어당겨 슬립 없는 기계적 연결을 제공합니다. 지속적인 절삭 하중 하에서 주요 CNC 축을 구동하는 5RF 등급의 모터의 경우, 양의 테이퍼 결합은 키드 샤프트 인터페이스가 심한 주기적 반전 하에서 발생할 수 있는 마모 위험 없이 기계의 작동 수명 동안 커플링 무결성을 유지합니다.

스프링 작동 브레이크는 브레이크 전압이 제거될 때마다 샤프트를 기계적으로 고정합니다. 이 모터가 사용된 공작 기계의 수직 축 및 중력 하중 메커니즘의 경우, 스프링 작동 브레이크는 서보 오프, 비상 정지 및 전원 손실 시 하중 이동을 방지하는 안전 장치입니다.

레거시 부품 상황

S-시리즈는 1980년대 초반 FANUC의 AC 서보 세대였습니다. FANUC는 수년 전에 생산을 중단했습니다. S-시리즈 모터를 운영하는 시설은 원래 계획된 서비스 수명의 끝에 있는 자산을 관리하고 있습니다. 교체 재고는 폐기된 기계의 재활용 및 관리된 잉여분에서 나옵니다. 생산에서 여전히 작동 중인 S-시리즈 모터의 경우, 테스트된 예비 장치를 보유하는 것은 의미 있는 위험 관리 단계입니다. 설치된 기반이 노후화됨에 따라 애프터마켓 공급 창은 계속 좁아지고 있습니다.

자주 묻는 질문

Q1: 이 모터에 2000P 엔코더와 함께 리졸버가 있는 이유는 무엇인가요?

리졸버는 펄스 카운트나 배터리 백업에 의존하지 않는 사인/코사인 신호인 연속적인 아날로그 각도 위치 출력을 제공합니다. 고해상도의 연속 피드백으로 서보 앰프의 속도 및 전류 제어 루프를 지원합니다. 2000P 절대 엔코더는 CNC를 위한 디지털 위치 레지스터를 제공합니다. 함께 작동하여 리졸버는 고속 실시간 제어 루프를 처리하고 엔코더는 기계 좌표 위치를 유지합니다.

Q2: A06B-0345-B231과 호환되는 서보 앰프는 무엇인가요?

S-시리즈 모터는 알파, 알파 i 또는 베타 시리즈 드라이브가 아닌, 당시와 호환되는 S-시리즈 서보 앰프가 필요합니다. S-시리즈 드라이브 시스템의 엔코더 인터페이스, 리졸버 연결 및 모터 전압 매개변수는 S-시리즈 모터 세대에 특화되어 있습니다. 교체 모터를 주문하기 전에 설치된 앰프가 5RF 모터 유형과 호환되는지 확인하십시오.

Q3: S-시리즈 모터에서 테이퍼 샤프트 허브를 올바르게 제거하는 방법은 무엇인가요?

샤프트 끝의 나사 구멍에 맞는 드로볼트 추출기를 사용하십시오. 테이퍼 결합을 해제하기 위해 제어된 축 방향 힘을 가하십시오. 절대로 샤프트를 망치로 치거나, 때리거나, 들어 올리지 마십시오. 충격 하중은 샤프트를 통해 리졸버 및 엔코더 어셈블리와 모터 베어링으로 전달됩니다. 테이퍼가 뻑뻑하면 조인트에 침투성 유체를 바르고 꾸준한 추출기 힘을 사용하십시오.

Q4: 기계는 올바른 스핀들 위치를 생성하지만 부하 시 리졸버 관련 경고가 나타납니다. 무엇을 확인해야 하나요?

리졸버 케이블 라우팅 및 커넥터 상태를 확인하십시오. 리졸버 신호 케이블은 적절한 분리 또는 차폐 없이 병렬로 실행될 경우 모터 전원 케이블의 노이즈 유입에 취약합니다. 케이블 차폐가 앰프 끝에서만 접지되었는지 확인하십시오. 리졸버 커넥터 핀의 부식을 확인하십시오. 모터 끝에서 신호 품질이 양호하지만 앰프에서 저하된 경우 케이블이 의심됩니다.

Q5: A06B-0345-B231은 여전히 애프터마켓에서 구할 수 있나요?

예, 전문 레거시 FANUC 모터 딜러 및 폐기된 기계에서 재활용을 통해 구할 수 있습니다. 모터의 연식과 단종 상태를 고려할 때, 중고 장치를 철저히 검사하십시오: 올바른 전압에서의 브레이크 작동, 회전 시 리졸버 신호 품질, 테이퍼 샤프트 상태, 권선 절연 저항. 생산 설치에 투입하기 전에 올바른 S-시리즈 앰프를 사용한 벤치 테스트를 강력히 권장합니다.
