| 원래 장소 | 미국 |
| 브랜드 이름 | AB |
| 인증 | CE RoHS |
| 모델 번호 | 1747-UIC |

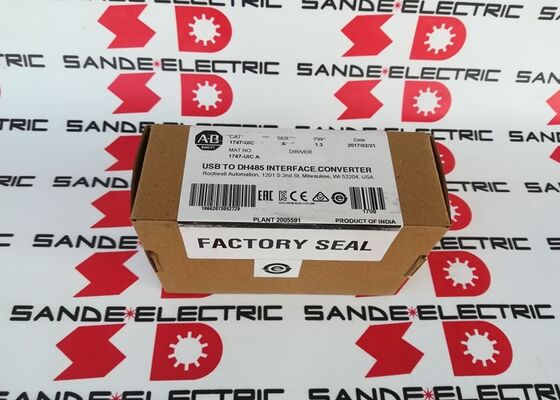

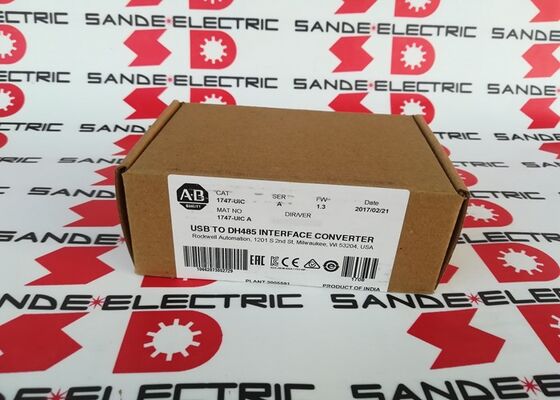

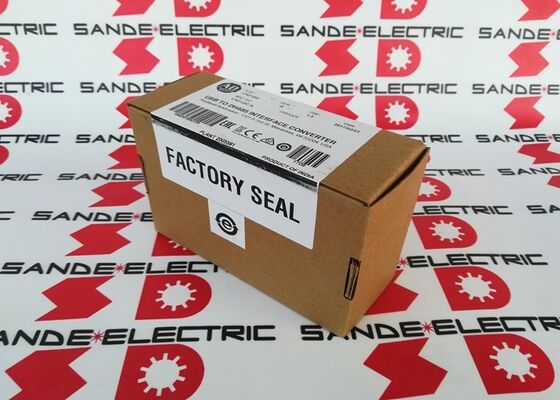

1747-UIC는 SLC 500 시리즈 PLC 플랫폼용 USB-DH-485 인터페이스 변환기로, DH-485 직렬 산업 네트워크에 최신 USB 연결을 제공합니다. 노트북이나 데스크탑 컴퓨터의 USB 포트를 DH-485가 장착된 SLC 500 컨트롤러, PanelView 운영자 터미널 및 네트워크 절연기에 연결하여 기존 RS-232 직렬 포트 없이도 프로그래밍, 모니터링 및 데이터 교환이 가능합니다.
PC가 RS-232 직렬 포트에서 전환됨에 따라 DH-485 네트워크의 RS-232 종속성은 현장 엔지니어에게 실질적인 장애물이 되었습니다. 1747-UIC는 USB를 DH-485로 투명하게 변환하여 프로그래밍 소프트웨어에 1747 네트워크에 대한 표준 통신 채널로 표시함으로써 이 문제를 해결합니다.
| 매개변수 | 값 |
|---|---|
| USB 전송 속도 | 12Mbps |
| DH-485 전송 속도 | 19.2Kbps |
| DH-485 포트 | 2(스위치 선택 가능) |
| 포트 1 | RJ-45 — SLC 500, 5/01, 5/02, 5/03용 |
| 포트 2 | RS-232 DB9 — 5/03+ 및 관련 채널 0용 |
| 격리 | 500V DC(USB 전원 - DH-485 공통) |
| 힘 | USB 전원 공급, <100mA |
| LED 표시기 | 3개(전원, USB, DH-485) |
| 작동 온도 | 0~60°C |
| 케이블 길이 | 12인치(USB 연결 케이블) |

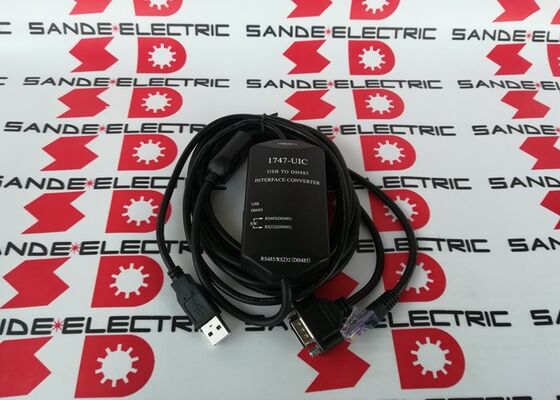

1747-UIC는 스위치 선택이 가능한 2개의 DH-485 인터페이스 옵션을 제공합니다.
RJ-45 포트(DH-485):표준 SLC 500 RJ-45 프로그래밍 케이블을 사용하여 SLC 500 5/01, 5/02 및 5/03 CPU DH-485 채널에 직접 연결하기 위한 기본 포트입니다. 또한 DH-485 포트가 있는 1747-AIC 절연체 및 PanelView 터미널에도 연결됩니다.
RS-232 DB9 포트:SLC 5/03 채널 0 이상 CPU, 1761-NET-AIC 절연체, 1761 시리즈 컨트롤러, CompactLogix, FlexLogix, ControlLogix 및 RS-232 DH-485 인터페이스가 있는 PanelView 터미널에 연결하는 데 사용됩니다.
선택기 스위치는 이 두 가지 포트 유형 사이를 전환합니다. 활성 포트는 LED 상태 디스플레이로 확인됩니다.
SLC 500 PLC 프로그래밍 및 모니터링:프로그램 업로드, 다운로드, 온라인 모니터링 및 오류 진단을 위해 해당 PLC 프로그래밍 소프트웨어를 실행하는 프로그래밍 노트북을 SLC 500 5/01, 5/02, 5/03 CPU에 연결합니다.
PanelView 터미널 구성:DH-485 네트워크에 연결된 PanelView 운영자 터미널에 HMI 애플리케이션을 업로드 및 다운로드합니다.
네트워크 진단:연결된 노드를 식별하고, 통신 상태를 확인하고, RSLinx 또는 호환 가능한 네트워크 진단 도구를 사용하여 네트워크 오류를 진단하기 위해 DH-485 네트워크를 탐색합니다.
과거 데이터 검색:제어판에 대한 영구 네트워크 인프라가 없는 시설에서 데이터 로깅 검색, 생산 기록 다운로드 및 유지 관리 데이터 수집을 위해 SLC 500 컨트롤러에 연결합니다.
드라이브 및 모션 시스템 통합:DH-485 통신 옵션이 있는 시스템에서 시운전, 매개변수 조정 및 오류 조사를 위해 RS-232 DB9 포트를 통해 ControlLogix 및 CompactLogix 시스템에 액세스합니다.
Q1: 1747-UIC의 어떤 DH-485 포트가 어떤 SLC 500 CPU 유형에 사용됩니까?
RJ-45 포트는 표준 SLC 프로그래밍 케이블을 통해 SLC 500 5/01, 5/02 및 5/03 CPU에 CPU의 DH-485 RJ-45 소켓에 연결됩니다. RS-232 DB9 포트는 SLC 5/03 채널 0(및 5/04, 5/05 CPU), AIC+ 절연체 및 1761 시리즈 컨트롤러에 연결됩니다. 액세스 중인 특정 장치에 맞는 올바른 포트와 케이블을 선택하십시오. 선택기 스위치를 사용하여 필요한 포트를 활성화하십시오.
Q2: 1747-UIC는 현재 Windows 운영 체제에서 작동합니까?
1747-UIC는 현재 버전의 산업용 PLC 프로그래밍 소프트웨어에서 DH-485 통신 프로토콜과 호환되는 내장 드라이버를 사용합니다. 1747-UIC에 포함된 문서에서 설치된 Windows 버전과의 드라이버 호환성을 확인하십시오. 현재 드라이버를 설치한 대부분의 사용자는 Windows 10 및 11 호환성을 확인합니다.
Q3: 1747-UIC를 두 개 이상의 DH-485 장치에 동시에 연결할 수 있습니까?
아니요 - 1747-UIC는 한 번에 하나의 활성 DH-485 연결을 지원합니다. 동일한 DH-485 네트워크의 여러 노드와 순차적으로 통신할 수 있지만(네트워크 자체는 최대 32개의 노드를 지원함) 한 번에 하나의 컴퓨터/1747-UIC 연결만 활성화됩니다. 컴퓨터당 하나의 변환기가 지원되는 최대 구성입니다.
Q4: 1747-UIC의 3개 LED는 무엇을 나타냅니까?
LED 1(전원): 변환기가 USB 전원을 수신하고 정상적으로 작동 중일 때 녹색입니다. LED 2(USB 활동): 컴퓨터와 변환기 사이의 USB 데이터 전송 중에 깜박입니다. LED 3(DH-485 활동): 활성 포트에서 DH-485 통신 중에 깜박입니다. DH-485 연결이 예상될 때 LED 3에 아무 활동도 일어나지 않으면 배선, 케이블 또는 프로토콜 불일치를 나타냅니다.
Q5: RSLinx 소프트웨어 없이 1747-UIC를 사용할 수 있습니까?
1747-UIC는 표준 DH-485 프로토콜과 호환되는 내장 드라이버인 RSLinx DF1 RS-232 전이중 드라이버를 사용하여 통신합니다. 프로그래밍 소프트웨어가 1747-UIC를 통해 대상 PLC 또는 터미널과 통신하려면 RSLinx 또는 호환 가능한 산업용 통신 플랫폼이 필요합니다. 드라이버 없이 직접 작동하는 것은 지원되지 않습니다.
