| 원래 장소 | 독일 |
| 브랜드 이름 | SIEMENS |
| 인증 | CE RoHS |
| 모델 번호 | 6SL3130-6TE23-6AA3 |

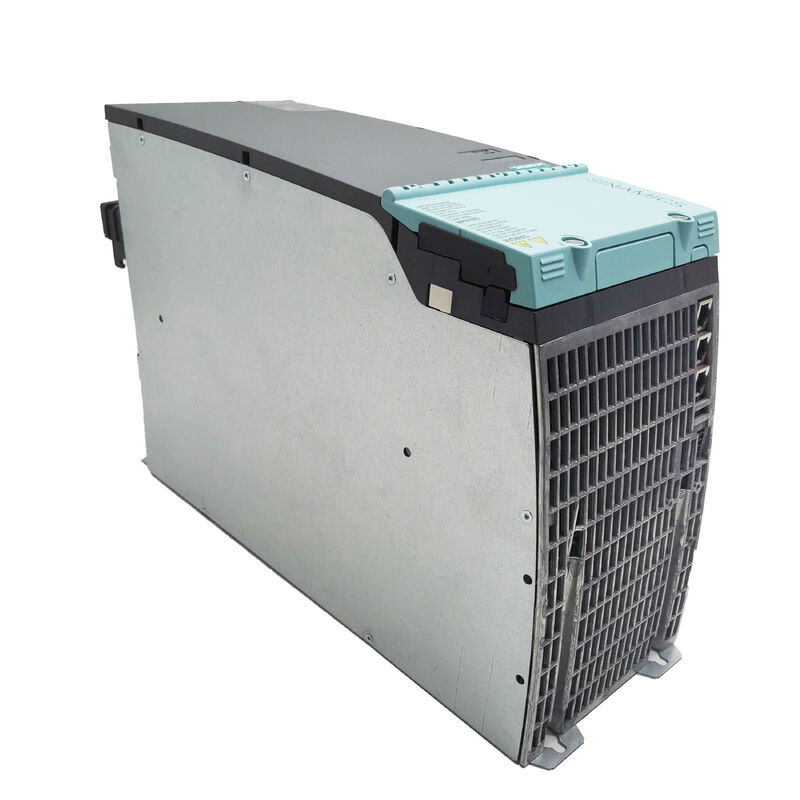

The 6SL3130-6TE23-6AA3 is the 36 kW Smart Line Module from Siemens' SINAMICS S120 booksize drive system — the infeed module that converts three-phase 380–480V AC mains into a 600V DC bus for all connected S120 Motor Modules in the drive group하나의 스마트 라인 모듈은 전체 멀티 축 드라이브 스택을 지원합니다. 캐비닛의 모든 모터 모듈은이 일반적인 버스에서 DC 전력을 얻습니다.
스마트 라인 모듈은 규제되지 않은 구조를 사용합니다: 입력 AC-DC 변환을 위한 다이오드 브릿지, IGBT를 통해 라인-커머팅 재생 피드백.이것은 완전히 제어 된 IGBT 직렬기를 사용하는 액티브 라인 모듈 (ALM) 과 다릅니다.스마트 라인 모듈은 100%의 연속 재생 피드백 기능을 제공합니다. 느려지는 모터에서 나오는 브레이킹 에너지는 열으로 분산되는 대신 AC 공급 그리드로 돌아갑니다.36kW 변종에서, 이 재생 능력은 응용 프로그램이 필요하지 않은 경우 파라미터화로 비활성화 될 수 있습니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | 6SL3130-6TE23-6AA3 |
| 시리즈 | SINAMICS S120 |
| 종류 | 스마트 라인 모듈 |
| 형식 | 책 크기 |
| AC 입력 | 3단계 380~480V, 50/60Hz |
| DC 출력 | 600V, 60A |
| 전력 등급 | 36kW |
| 냉각 | 내부 공기 |
| 인터페이스 | DRIVE-CLiQ |
| IP 등급 | IP20 |
| 크기 | 381 × 150 × 278 mm |
| 무게 | ~10.7kg |
DRIVE-CLiQ 케이블을 탑재한 6SL3130-6TE23-6AA3 선박에는 드라이브 스택에 인접한 S120 북 사이즈 구성 요소를 연결하는 표준 인터 모듈 케이블이 포함되었습니다.DRIVE-CLiQ는 전자 식별을 결합하는 시멘스의 독점 디지털 인터페이스입니다., 매개 변수 교환 및 모든 S120 모듈을 통해 진단 데이터 전송. 제어 단위는 시작 시 각 연결 모듈의 전자 기기판을 자동으로 읽습니다.수동 입력 없이 하드웨어를 식별.
스마트 라인 모듈은 표준 TN/TT 지상 시스템과 지상되지 않은 IT 시스템과 연결됩니다.드라이브는 캐비닛 설비의 모듈 위와 아래에서 적절한 공기 흐름 청구를 필요로 합니다.외부 냉각 버전과 달리 (카비네트 뒷 패널을 통해 히트 싱크를 통과시키는), 이 내부 냉각 버전은 캐비네트 공기 공간 내의 모든 열 방출을 관리합니다.
| 특징 | 스마트 라인 모듈 (이 단위) | 액티브 라인 모듈 |
|---|---|---|
| 정제기 | 다이오드 브릿지 | 제어된 IGBT |
| DC 출력 | 정제되지 않은 (~ 600V DC) | 조절 상수 |
| 재생 | IGBT를 통한 직선 전환 | 완전 통제 |
| 하모닉 | 더 높은 (활성 PFC가 없습니다) | 아래쪽 |
| 비용 | 아래쪽 | 더 높은 |
일정한 DC 버스 전압과 낮은 하모닉 왜곡이 우선시되는 응용 프로그램에서는 액티브 라인 모듈이 적절한 선택입니다.대부분의 표준 다축 자동화 응용 프로그램에서 비용 및 에너지 회수가 주요 동력입니다., 스마트 라인 모듈은 낮은 시스템 비용으로 올바른 성능을 제공합니다.
Q1: S120 시스템의 스마트 라인 모듈과 액티브 라인 모듈의 차이점은 무엇입니까?
스마트 라인 모듈은 조절되지 않은 DC 출력과 IGBT 기반의 라인 전환 재생으로 AC-DC 변환을 위해 수동 다이오드 브릿지를 사용합니다.액티브 라인 모듈은 정제 DC 출력을 위해 완전히 제어 된 IGBT 변환기를 사용합니다, 낮은 하모닉 왜곡, 단위 전력 요인. 스마트 라인 모듈은 더 경제적입니다.액티브 라인 모듈은 정확한 DC 버스 규제 또는 엄격한 전력 품질 요구 사항을 요구하는 응용 프로그램에 적합합니다..
Q2: 6SL3130-6TE23-6AA3는 DRIVE-CLiQ 케이블을 포함합니까?
네, DRIVE-CLiQ 인터 모듈 케이블은 6SL3130-6TE23-6AA3와 함께 책 사이즈 스택의 인접 S120 모듈에 연결됩니다.인접하지 않은 구성 요소 또는 제어 장치로 연결되는 케이블은 별도로 주문해야 합니다..
Q3: 얼마나 많은 모터 모듈이 하나의 6SL3130-6TE23-6AA3에 연결될 수 있습니까?
이 숫자는 36 kW의 연속 전력 용량과 60A DC 출력으로 제한됩니다. 동일한 DC 버스에 연결된 모든 모터 모듈의 연속 DC 전력 수요를 합합니다.총은 36 kW를 넘지 않아야 합니다.재생 픽 로드는 모듈의 피드백 능력에 의해 별도로 처리됩니다.
Q4: 이 모듈에서 재생 피드백을 비활성화 할 수 있습니까?
네, 36kW 스마트 라인 모듈에서 재생 피드백이 기본적으로 활성화되어 있습니다.응용 프로그램이 특별히 요구 할 때만 비활성화하십시오. 재생되지 않은 브레이킹 에너지는 공급 네트워크로 반환되는 대신 브레이킹 저항을 통해 분산됩니다..
Q5: 내부 냉각 변종에 적용되는 캐비닛 설치 요구 사항은 무엇입니까?
공기 흐름에 대한 모듈 위와 아래의 최소 100mm의 공백. 모듈은 수직으로 장착되어야 합니다. 캐비닛 주변 온도는 전체 명산 출력 0 ∼ 40 °C 내에서 유지되어야 합니다. 40 °C 이상,SINAMICS S120 하드웨어 설치 매뉴얼에 따라 적용됩니다.. 내부 팬은 착용 아이템입니다. 유지 관리 스케줄에 따라 검사하고 교체.
