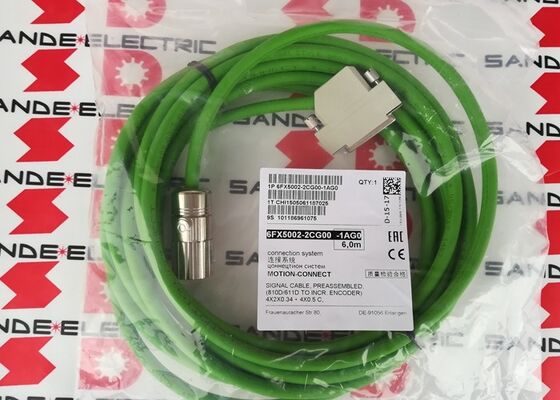

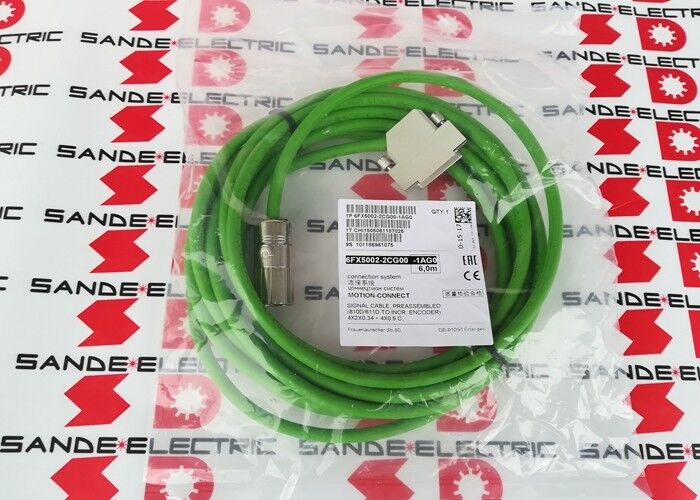

The 6FX5002-2CG00-1AG0 is Siemens' pre-assembled signal cable for connecting the encoder (feedback) circuit from a SINUMERIK 810D CNC controller or SIMODRIVE 611D servo drive to the servo motor's incremental encoder7m에서, 그것은 드라이브 캐비닛과 모터 설치 위치 사이의 중간 케이블 실행 거리를 제공합니다.
인코더 신호 케이블은 드라이브가 모터 속도와 로터 위치를 결정하는 데 사용하는 인크리멘탈 인코더 피드백 데이터를 수송합니다.실시 피드백으로 닫힌 루프 서보 컨트롤을 가능하게 합니다.이 케이블의 신호 무결성은 매우 중요합니다: 소음 결합, 임피던스 불일치 또는 인코더 회로에서의 접촉 저항은 직접적으로 서보 시스템의 정확성을 저하시키고 드라이브 오류를 일으킬 수 있습니다.
| 매개 변수 | 가치 |
|---|---|
| 길이 | 7m |
| 선도자 | 4×2×0.34mm2 + 4×0.5mm2 |
| 외부 지름 | 90.3mm |
| 디자인 | DESINA |
| 시리즈 | MOTION-CONNECT 500 |
| 표준 | UL/CSA |
| 적용 | 810D/611D를 추가 인코더로 |
4×2×0.34mm2 + 4×0.5mm2 선도자 구성은 인크리멘탈 인코더 연결에서 특정 신호 유형을 위해 설계되었습니다.
0.34mm2의 4개의 굽힌 짝:주적 인코더 신호 선도자 A, A*, B, B* 차등 신호 쌍 (A 및 A-bar, B 및 B-bar) 을 운반합니다. 트위스트 쌍 구조는 공통 모드 소음을 취소합니다.서보 드라이브 근처에서 전기적으로 시끄러운 환경에서 인코더 신호의 무결성을 유지합니다..
4개의 개별 전도기 0.5mm2:인코더 전원 공급 장치, 참조 (Z) 펄스 및 케이블 보호 연결을 위한 보조 선도자
전체 방패:DESINA 케이블 구조에는 전체 화면 ′′가 드라이브 끝에서 설치되어 인도 소음을 인코더 신호 전도기에서 멀리 돌리도록합니다.
SINUMERIK 810D CNC 기계 도구:810D/611D 드라이브 플랫폼을 사용하는 가공 센터, 턴링 센터 및 밀링 기계 이 케이블은 각 모터의 인크리멘탈 인코더를 611D 드라이브 모듈에 연결합니다.
SIMODRIVE 611D 서보 설비:611D로 장착된 기계 도구 설치가 DC와 모터 사이의 CG00형 코더 케이블을 필요로 하는 계층적 인코더 모터를 사용하는 경우.
기계의 후기 장착:더 오래된 기계 도구가 후 장착되거나 유지 관리되고 있습니다 6FX5002-2CG00-1AG0은 현장 조립 없이 드라이브 시스템 수리를 위해 올바른 사전 조립 케이블을 제공합니다.
Q1: 인코더 신호 케이블에서 6FX5002-2CG00과 6FX5002-2CA12의 차이는 무엇입니까?
6FX5002-2CG00는 CG00 커넥터 인터페이스를 사용하는 인크리멘탈 인코더를 가진 810D/611D 드라이브 시스템에 사용된다. 6FX5002-2CA12는 다른 커넥터 구성과 함께 HTL 및 TTL 인코더 유형에 사용된다.둘 다 인크리멘탈 인코더 피드백을 가지고 있지만 다른 인코더 커넥터 스타일과 드라이브 인터페이스 유형특정 인코더 타입과 드라이브 커넥터를 SINUMERIK 또는 SIMODRIVE 시스템 문서에서 인코더 케이블 타입을 선택하기 전에 확인합니다.
Q2: SINUMERIK 810D 시스템에서 인크리멘탈 인코더 신호의 최대 케이블 길이는 무엇입니까?
최대 인코더 케이블 길이는 구동 시스템과 인코더 유형에 따라 달라집니다.811D/611D 문서는 신호 무결성을 보장하기 위해 최대 케이블 길이를 지정합니다. 일반적으로 표준 인크리멘탈 인코더에 대해 25~50m 범위에서, 인코더 신호 주파수 및 케이블 용량에 따라. 6FX5002-2CG00-1AG0의 7m 길이는 전형적인 최대 케이블 길이 제한 내에서 잘됩니다. 더 긴 실행에,SIMODRIVE 611D 기술 설명서에서 최대 길이를 확인.
Q3: 6FX5002-2CG00-1AG0은 북미 설비에 대한 UL/CSA 요구 사항을 준수합니까?
예 케이블 사양에 있는 UL/CSA 지정은 UL (Underwriters Laboratories) 및 CSA (Canadian Standards Association) 표준에 대한 준수를 확인합니다.이 준수는 NEC 및 CSA 전기 코드 요구 사항에 따라 북미 시설에 설치된 기계 도구 및 산업 자동화 장비에 필요합니다.UL/CSA 준수 는 인증 된 검사자들에 의해 SINAMICS/SINUMERIK 기계 설비의 승인을 단순화 합니다.
Q4: 6FX5002-2CG00-1AG0은 연속 케이블 트랙 (드래그 체인) 응용 프로그램에서 사용할 수 있습니까?
6FX5002-2CG00 MOTION-CONNECT 500 기본 라인 케이블은 고정 또는 느리게 움직이는 설치를 위해 설계되어 있으며, 연속적인 케이블 트랙 굽기가 아닙니다.코더 피드백 케이블과 연속 케이블 트랙 사용이 필요한 응용 프로그램, MOTION-CONNECT 800 동적 라인 동등한 MOTION-CONNECT 800 동적 라인 동등한 MOTION-CONNECT 800 동적 라인
