| 원래 장소 | 중국 |
| 브랜드 이름 | SIMENS |
| 인증 | CE RoHS |
| 모델 번호 | 6FX5002-2CF02-1AF0 |

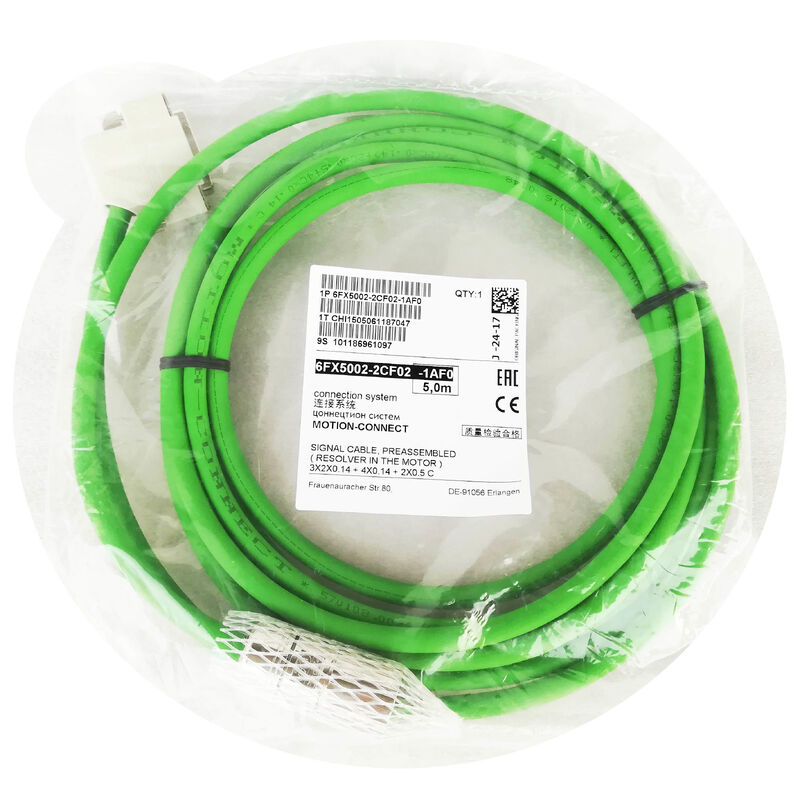

6FX5002-2CF02-1AF0은 Siemens의 6FX5002 MOTION-CONNECT 제품군의 조립식(PREFAB) 차폐 신호 케이블로 모션 제어 드라이브 애플리케이션을 위한 표준(STD) 차폐 신호 케이블로 분류됩니다. 5m 길이(접미사 1AF0)는 서보 드라이브 모듈에서 모터까지 이어지는 중거리 케이블을 포함합니다.
Siemens의 케이블 주문 시스템 내에서 MC/HP - CABLES GMC라는 명칭은 이를 GMC(일반 모션 제어)용 모션 제어/고성능 케이블의 일부로 식별합니다. 이 케이블은 SINAMICS S120, S110 및 SIMOTICS 서보 모터가 있는 관련 드라이브 시스템을 지원하는 제품군입니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | 6FX5002-2CF02-1AF0 |
| 유형 | 신호 케이블(사전 제작) |
| 길이 | 5m |
| 건설 | 조립식, 차폐형, 표준 |
| 케이블 그룹 | MC/HP - 케이블 GMC |
| 애플리케이션 | 모션 제어 드라이브 |
| 시리즈 | 6FX5002 모션 연결 |
"PREFAB"은 6FX5002-2CF02-1AF0이 양쪽 끝에 이미 장착된 커넥터와 함께 완전히 사전 조립된 상태로 도착함을 확인합니다.
일관된 품질:공장에서 장착된 커넥터는 제어된 조건에서 조립 및 테스트되어 잘못된 압착, 부적절한 차폐 종단 또는 잘못된 배선으로 인해 신호 성능이 저하될 수 있는 필드 커넥터 조립의 가변성을 제거합니다.
즉시 설치:기계에 커넥터 조립을 위한 도구가 필요하지 않습니다. 케이블은 바로 연결 가능한 상태로 배송되므로 기계 시운전 시간과 유지보수 중단 시간이 줄어듭니다.
보증을 준수하는 조립:보증 구성에서 SINAMICS 드라이브 시스템 시운전은 일반적으로 Siemens MOTION-CONNECT 사전 조립 케이블의 사용을 지정하여 드라이브-모터 케이블 인터페이스가 Siemens의 전자기 호환성(EMC) 사양을 충족하는지 확인합니다.
SINAMICS 서보 드라이브 시스템:SIMOTICS 서보 모터에 연결되는 SINAMICS S120 및 S110 드라이브 시스템용 모터 엔코더 피드백 케이블링은 공작 기계 및 산업 자동화 분야의 Siemens 모션 제어를 위한 기본 드라이브 플랫폼입니다.
SINUMERIK CNC 공작 기계:Siemens CNC 및 드라이브 시스템을 사용하는 CNC 머시닝 센터, 터닝 센터, 연삭기 및 다축 가공 장비용 신호 케이블입니다.
공작 기계 스핀들 및 축 드라이브:머시닝 센터 및 터닝 센터에 대한 메인 스핀들 인코더 피드백과 축 서보 인코더 피드백 모두.
포장 및 변환 기계:웹 처리, 라벨 부착, 접기, 충전 및 밀봉 기계를 위한 SINAMICS 서보 드라이브 시스템.
내부물류 및 자재 취급:서보 엔코더 피드백 케이블이 필요한 SINAMICS 제어 컨베이어 시스템, 분류 장비 및 자동 보관 시스템.
인쇄 및 종이 처리:서보 제어 인쇄기 축 드라이브, 용지 롤 처리 및 웹 장력 제어 시스템.
Q1: 6FX5002-2CF02는 어떤 인코더 유형에 연결됩니까?
6FX5002-2 신호 케이블 범위 내의 CF02 지정은 모터 내 리졸버(AH20) 또는 SIMOTICS 모터의 유사한 피드백 시스템을 위한 특정 엔코더 커넥터 유형에 해당합니다. Siemens MOTION-CONNECT 케이블 구성 도구 또는 SINAMICS S120 시운전 매뉴얼의 케이블 선택 표에서 정확한 엔코더 인터페이스를 확인하십시오. 전체 6FX5002-2CF02 사양은 커넥터 핀 할당 및 호환 가능한 엔코더/모터 유형을 식별합니다.
Q2: 6FX5002-2CF02-1AF0과 6FX5002-2CF02-1AG0의 관계는 무엇입니까?
유일한 차이점은 케이블 길이입니다. — 1AF0 = 5m; 1AG0 = 7m. 다른 모든 구성 세부 사항(커넥터 유형, 도체 구성, 차폐, 외부 맨틀)은 동일합니다. 드라이브에서 모터까지 실제 케이블 연결 거리를 기준으로 올바른 길이 접미사를 선택하고 합리적인 라우팅 허용치를 추가합니다.
Q3: 6FX5002-2CF02-1AF0은 SINAMICS S120 보증 설치에 사용할 수 있습니까?
Siemens MOTION-CONNECT 케이블은 SINAMICS S120 드라이브-모터 연결을 위해 지정된 케이블 시스템입니다. 6FX5002 MOTION-CONNECT 사전 제작 케이블을 사용하면 SINAMICS S120 시스템의 인증된 설치에 대한 EMC 준수가 보장됩니다. 이는 기계에 대한 CE 마크 요구 사항을 충족하려면 올바르게 차폐되고 종단 처리된 케이블이 필요합니다. 특정 케이블 및 드라이브 조합에 대해서는 SINAMICS S120 하드웨어 설치 매뉴얼에서 확인하십시오.
Q4: 5m가 부족한 경우 6FX5002-2CF02-1AF0을 연장할 수 있습니까?
신호 경로에 케이블 길이를 추가하여 미리 제작된 신호 케이블을 직접 연장하는 것은 권장되지 않습니다. 임피던스를 높이고 노이즈 픽업 지점을 추가하며 인코더 신호 경로에 위상 변화를 일으킬 수 있는 추가 커넥터와 케이블 조인트가 도입됩니다. 더 긴 케이블이 필요한 경우 다음 사용 가능한 길이(6FX5002-2CF02-1AG0 = 7m 또는 더 긴 길이 변형)를 완전한 케이블로 주문하여 5m 케이블을 완전히 교체하십시오.
