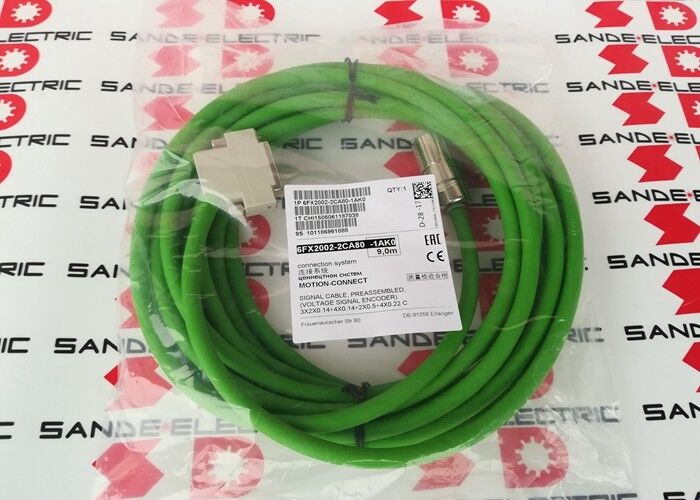

6FX2002-2CA80-1AK0 | Siemens 엔코더 신호 케이블 — 사전 조립됨 / 12m / 트레일링 유형 / SIMODRIVE 서보 피드백

SIMODRIVE 서보 시스템용 인코더 신호 케이블

6FX2002-2CA80-1AK0은 Siemens 6FX2002 MOTION-CONNECT 제품군의 사전 조립된 인코더 신호 케이블로, SIMODRIVE 서보 모터의 인코더와 드라이브 증폭기의 인코더 입력 간에 인코더 위치 및 속도 피드백 신호를 전달하도록 설계되었습니다.

6FX2002-2 신호 케이블 제품군 내의 CA 시리즈는 특정 SIMODRIVE 서보 모터 구성을 위한 증분형 또는 절대형 인코더 케이블 유형을 나타냅니다. "80" 변형은 SIMODRIVE 1FT6/1FK 서보 모터 범위 내의 특정 모터 인터페이스 커넥터에 적합한 모터 끝의 커넥터 배열을 식별합니다.

주요 제품 정보

인코더 피드백 - 이 케이블이 전달하는 것

6FX2002-2CA80 인코더 케이블은 폐쇄 루프 제어를 위해 모터 인코더의 위치 및 속도 신호를 서보 드라이브에 전송합니다.

증분 신호 채널:A 및 B 직각 위상 신호 - 드라이브가 속도와 증분 위치를 계산하는 기본 위치 정보입니다.

기준 펄스(Z):원점 복귀 및 위치 참조 작업에 사용되는 회전당 1회 참조 펄스입니다.

인코더 공급:모터 내 엔코더 전자 장치에 대한 DC 공급 전압 및 복귀.

이러한 신호는 전체 차폐 케이블 내에서 개별적으로 꼬이고 차폐된 도체 쌍을 통해 전달됩니다. 케이블 구조는 모터 전원 도체 및 인접한 드라이브 전자 장치의 간섭을 거부하도록 설계되었습니다.

응용

SINUMERIK CNC 서보 축:SIMODRIVE 611 드라이브 및 1FT6/1FK 서보 모터가 장착된 SINUMERIK 810D, 840D 및 관련 CNC 공작 기계의 피드 축 및 스핀들 엔코더 피드백 연결.

산업용 모션 제어:산업 자동화를 위한 SIMODRIVE 611 기반 포지셔닝 시스템 - 갠트리 시스템, 이송 기계 및 정밀 포지셔닝 장비.

공작 기계 개조:개조 또는 수리 중인 공작 기계의 교체용 엔코더 케이블로, 12m 길이가 서보 축 케이블 연결 거리의 대부분을 차지합니다.

FAQ

Q1: 6FX2002-2CA80-1AK0에 교체가 필요할 수 있음을 나타내는 인코더 오류 증상은 무엇입니까?

축 이동 중에는 나타나지만 정지 상태에서는 나타나지 않는 간헐적인 위치 점프 알람, 속도 측정 오류 또는 엔코더 시스템 알람(SIMODRIVE 오류 F13 또는 유사한 엔코더 오류 코드)은 케이블 도체 피로를 나타냅니다. 케이블의 정적 저항 테스트에서는 구부러진 상태에서만 나타나는 간헐적인 결함이 드러나지 않을 수 있습니다. 증상이 케이블 트랙 움직임과 관련이 있으면 케이블을 교체하십시오.

Q2: 6FX2002-2CA80-1AK0을 12m 이상으로 확장할 수 있습니까?

엔코더 신호 케이블을 확장하기 위해 중간 커넥터를 추가하면 추가 접촉 저항, 잠재적인 노이즈 진입점 및 신호 경로의 임피던스 불연속성이 발생합니다. 이 모두 잠재적으로 신호 품질을 저하시킵니다. 더 긴 인코더 케이블이 필요한 경우 다음으로 더 긴 변형(6FX2002-2CA80 시리즈 내에서 더 긴 길이로 사용 가능)을 전체 케이블로 주문하십시오.

Q3: SIMODRIVE 611 시스템의 최대 엔코더 케이블 길이는 얼마입니까?

SIMODRIVE 611 문서에는 인코더 유형 및 신호 주파수에 따라 최대 인코더 케이블 길이가 지정되어 있습니다. 일반적인 공작 기계 분해능의 표준 증분 인코더는 25~75m 범위의 케이블 길이를 허용합니다. 12m 6FX2002-2CA80-1AK0은 표준 SIMODRIVE 애플리케이션의 일반적인 최대 길이 제한 내에 있습니다.

Q4: 6FX2002-2CA80-1AK0은 증분형 인코더와 절대형 인코더 모두와 호환됩니까?

6FX2002 제품군 내의 CA 시리즈 인코더 케이블은 커넥터 핀 할당 및 도체 구성에 따라 특정 인코더 유형(증분형 또는 절대형(EnDat, SSI))에 대해 지정됩니다. Siemens의 MOTION-CONNECT 케이블 문서에서 6FX2002-2CA80이 해당 모터에 장착된 특정 엔코더 유형에 대해 지정되어 있는지 확인하십시오. 다양한 인코더 유형은 6FX2002-2CA 시리즈 내에서 다양한 케이블 변형을 사용합니다.
