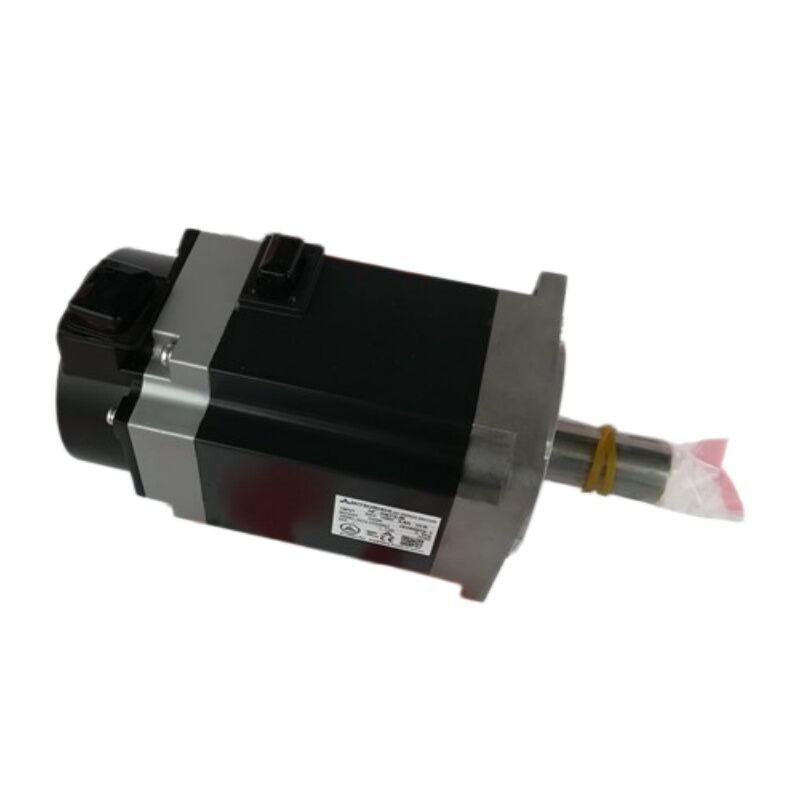

신 오리지널 미쓰비시 산업용 서보 모터 HF-KN73JK HFKN73JK OEM

미쓰비시 HF-KN73JK HF 시리즈 AC 서보 모터 0.75 kW / 2.4 Nm / 3000 rpm / 키 셔프트 / 오일 시일 / 17-비트 절대

0.75kW, 키와 기름 밀폐

HF-KN73JK는 0.75 kW / 2의 FANUC의 MELSERVO HF 시리즈 AC 서보 모터입니다.4 Nm 연속 모멘트와 80mm 플랜지 프레임에서 3000 rpm 명칭 속도는이 두 개의 후속 세부 사항 (K = 키웨이, J = 오일 밀폐) 는이 특정 변종의 기계적 인터페이스와 환경 밀폐를 정의합니다.

키 셔프트:모터 샤프트에 가공 된 키웨이는 일치하는 키와 결합 한 홉, 롤리 또는 기어에서 긍정적 인 기계적 인 인터락을 통해 토크를 전송 할 수 있습니다.맞춤 키와 함께 올바르게 장착 된 결합 홉은 2.4 Nm 연속 모멘트 및 7.2 Nm 최고 모멘트, 마찰 클램핑에만 의존하지 않고또는 마찰 꽉 잡힌 허브가 미세 미끄러짐을 일으킬 수있는 진동 환경, 키가 있는 샤프트는 적절한 기계적 사양입니다.

오일 밀봉:샤프트 출구에 장착 된 오일 밀폐는 결합 된 기계 메커니즘에서 오일, 지방 및 냉각액이 모터 베어 하우스로 들어가는 것을 보호합니다.모터 샤프트가 기름진 변속기에 연결되는 기계, 윤활공구 나 습한 가공 환경, 기름 밀폐는 윤활유가 샤프트를 따라 모터 내부로 이동하는 것을 방지합니다. IP65 등급은 모터 카시에 적용됩니다.기름 밀폐는 표준 IP65 밀폐가 제공하는 것보다 더 많은 특정 샤프트 입구 보호를 추가합니다..

주요 사양

17-비트 절대적 인코더 ∙ 전원을 켜면 홈링이 없습니다

17비트 절대 인코더는 회전당 131,072개의 위치를 제공하며 전원 끄는 사이클을 통해 샤프트 위치를 유지합니다.세르보 컨트롤러는 정확한 축 위치를 즉시 알고 있습니다. 참조-귀환 (홈링) 사이클이 필요하지 않습니다.다중 회전 절대 카운터에 대한 백업 배터리는 모터에 있는 것이 아니라증폭기의 배터리 경보 표시를 모니터링하고 경보가 활성화되기 전에 배터리를 교체, 절대 위치 데이터 손실을 피하기 위해.

HF-KN73JK는 HF 시리즈 인코더 인터페이스를 지원하는 Mitsubishi MELSERVO 증폭기와 호환됩니다.설치 된 모터가 후속 HG 시리즈의 경우 기계의 교체로 지정하기 전에 증폭기의 호환성을 확인합니다. HF와 HG 시리즈는 다른 증폭기 세대를 사용합니다..

FAQ

Q1: HF-KN73JK와 HF-KN73J의 차이는 무엇입니까?

둘 다 HF 시리즈 0.75 kW의 오일 밀폐 및 17 비트 절대 인코더가있는 모터입니다. 차이점은 샤프트입니다: HF-KN73J는 직선 매끄러운 샤프트 (키웨이 없음),반면 HF-KN73JK는 가공된 키웨이와 함께 키워드 샤프가 있습니다.. 결합 톱은 셰프트 타입에 맞아야 합니다. 직축 톱은 부드러운 구멍 톱, 셰프트 톱은 톱.주문하기 전에 기계의 결합 허브가 수용하는 샤프트 유형을 확인.

Q2: 기름 밀폐는 IP 등급을 변경합니까?

모터 바디는 오일 밀폐와 함께 또는 그렇지 않은 IP65 등급입니다.기름 밀폐는 특히 가동 메커니즘 측면에서 기름과 지방 침투에 대한 샤프트-하우싱 인터페이스에서 추가 보호를 제공합니다.기름으로 된 셰프트 인터페이스가 없는 기계에서, 기름 밀폐는 필요하지 않지만 어떤 손상을 일으키지 않습니다. 기름으로 된 변속기 또는 윤활유로 젖은 결합이 직접 모터 샤프트에 있는 기계에서,J 후속석유 밀봉은 정확한 사양입니다..

Q3: HF-KN73JK와 호환되는 세르보 증폭기는 무엇입니까?

미쓰비시 MELSERVO 시리즈 세대의 증폭기는 HF 모터 가족 및 17 비트 절대 인코더 인터페이스와 호환됩니다.짝짓기 전에 특정 증폭기 모델과 HF-KN73 모터 클래스와 호환성을 확인합니다.HF 시리즈는 현재의 HG 시리즈보다 오래된 세대입니다. 두 시리즈는 같은 증폭기에서 교환 할 수 없습니다.

Q4: 엔진은 전원을 켜면 절대 위치 알람을 표시합니다. 인코더 또는 배터리가 잘못입니까?

17비트 절대 카운터 백업 배터리는 세르보 앰플리퍼에 있고 모터에 있지 않습니다.전원 충전 시 절대 위치 경보는 일반적으로 전원 종료 기간 동안 위치 카운터를 재설정 할 수있는 소진 된 증폭기 배터리를 나타냅니다.생산을 재개하기 전에 증폭기 배터리를 교체하고 참조 위치 설정을 실행하십시오. 알람이 유효한 배터리가 확인된 상태에서 지속되는 경우에만 모터 인코더를 조사해야합니다..

Q5: 사용 된 HF-KN73JK에 설치 전에 무엇을 확인해야 합니까?

이전 결합 설비에서 구부러진 점 또는 점 표시를 위해 키 셔프 표면을 검사합니다. 이전 설비에서 변형 또는 손상을 위해 오일 밀폐를 검사하십시오.평형 및 단열 저항을 위한 3단계 윙링 저항을 측정합니다 (코더 케이블이 끊어지면)부드러운 베어링 이동을 위해 손으로 샤프 회전. 부식 또는 핀 손상을 위해 인코더 케이블 커넥터 확인.전체 생산 부하 전에 증폭기 전류 모니터링과 함께 제어된 느린 속도 테스트 실행은 선호되는 최종 검사입니다..
