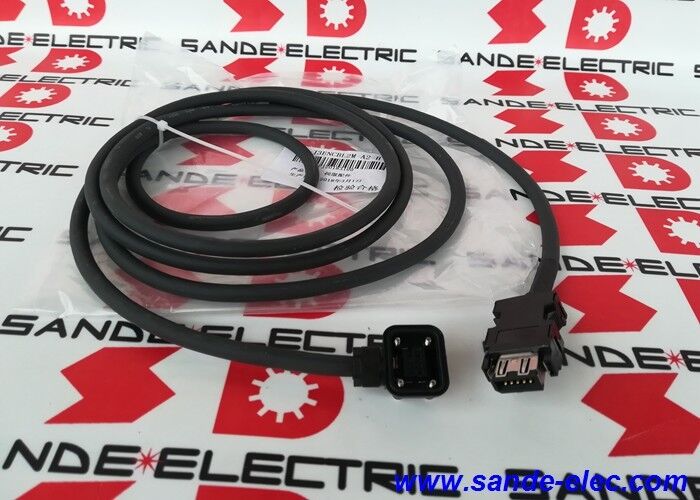

미쓰비시 MRJ3ENCBL2MA2H 플렉스 케이블 서보 인코더 MR-J3ENCBL2M-A2-H

MR-J3ENCBL2M-A2-H ∙ 미쓰비시 MR-J3 인코더 피드백 케이블 2m / A2 커넥터 / 고강도 강도 / 증폭기에 대한 세르보 모터

MR-J3 시스템용 2m 하이 벡딩 인코더 케이블

The MR-J3ENCBL2M-A2-H is the 2-metre high-bending endurance variant of Mitsubishi Electric's MR-J3ENCBL-A2-H encoder cable series — the short-range cable for compact MR-J3 servo installations where motor and amplifier are within close proximity, 그리고 케이블의 라우팅은 동적 굽힘을 포함합니다.

H 지명 (높은 구부러지기 내구성) 은이 케이블을 연속 구부러기 애플리케이션에 적합한 것으로 식별합니다.그리고 유연한 장착 장치, 기계 작동 중에 케이블이 반복적으로 굽어야 할 경우2m에서 MR-J3ENCBL2M-A2-H은 특히 컴팩트 기계 축, 내장 서버 모터 장착,단선 길이가 짧고 높은 플렉스 기능이 필요한 밀폐 공간 설비.

주요 사양

A2 커넥터 (A2 커넥터)

"A2" 커넥터와 "부하의 반대쪽 출구"는 설치에 특별한 의미를 갖습니다.

"부하 쪽 반대쪽"이란 무엇을 의미합니까?서보 모터의 샤프트 (부하측) 는 구동 메커니즘을 마주하고 있다. 모터의 "부하측 반대쪽"은 일반적으로 인코더 조립 장치가 장착되는 샤프트에서 멀리 떨어진 뒷쪽이다.케이블은 모터 샤프트에서 멀리 모터 뒷쪽으로 방향으로 커넥터에서 나온다, 원동기가 기계 축으로 향하는 샤프트로 장착된 경우 자연 케이블 라우팅 방향.

실제 설치의 중요성:인코더 커넥터가 뒷쪽에 있는 모터에서 (부하 반대쪽 끝), 부하 반대쪽 출구는 케이블이 모터 바디를 가로질러 다시 두 배되는 것을 방지합니다.모터 인코더에서 세르보 증폭기에 대한 더 직접적인 케이블 라우팅 경로.

잠금 장치:A2 커넥터는 긍정적인 잠금 고리를 사용합니다. 모터의 인코더 소켓과 완전히 연결되면 커넥터는 진동이나 우연한 접촉으로 인한 단절을 방지합니다.

신청서

MR-J3 CNC 기계 도구 축:소형 CNC 기계 또는 축, 모터와 증폭기 사이의 거리는 2m 이내의 거리에 있습니다. 스핀들 인접한 전자 장치가 있는 턴링 센터, 소형 가공 센터,소형 세르보 케이블을 가진 밀링 머신.

MR-J3 서보 포지셔닝 시스템산업 자동화 MR-J3 세르보 드라이브를 통해 컴팩트 패널 구성에서 2m 케이블은 단기 모터-드라이브 연결에 대한 올바른 길이를 제공합니다.

MR-J3 로봇 팔 드라이브:로봇 조인트 드라이브 로보트 팔 구조를 통해 인코더 케이블 경로를 통해 조인트 모터와 조인트 드라이브 전자 장치 사이의 짧은 케이블 세그먼트.

FAQ

Q1: MR-J3ENCBL2M-A2-H (2m) 와 MR-J3ENCBL5M-A2-H (5m) 사이의 인코더 피드백 차이는 무엇입니까?

둘 다 모든 기술적 사양에서 동일합니다. 연결 장치 유형 (A2, 부하에 반대쪽), 플렉스 등급 (H, 높은 구부러지기 내구성), 시스템 호환성 (MR-J3) 및 신호 함량.길이가 유일한 차이점이야. 모터 인코더 소켓에 대한 세르보 증폭기 CN2에서 실제 라우팅 거리를 기반으로 선택.

Q2: MR-J3ENCBL2M-A2-H에 있는 A2 커넥터는 설치 또는 제거에 필요한 도구가 있습니까?

A2 잠금 고리는 수동으로 작동됩니다. 연결 핀을 연결하고, 잠금 고리를 잠금 위치에 클릭 할 때까지 손가락을 단단히 회전하십시오. 제거는 회전을 뒤집습니다.엔코더 커넥터 참여를 위해 도구가 필요하지 않습니다. The amplifier-side connector (at the CN2 socket) uses a standard push-in or screw-lock mechanism depending on the specific MR-J3 amplifier model — confirm from the MR-J3 servo amplifier connection documentation.

Q3: MR-J3ENCBL2M-A2-H의 최대 케이블 굽기 반지름 사양은 무엇입니까?

미쓰비시는 MR-J3ENCBL H형 케이블에 대한 최소 동적 구부리 반지름을 서보 증폭기 사용 지침의 케이블 설치 지침에 명시합니다.최소 구부름 반경 아래 케이블을 작동하는 것은 지휘자의 피로와 재킷 균열을 가속화케이블 라우팅을 설계하기 전에 MR-J3 사용 설명서에서 A2-H 케이블 타입의 정확한 최소 동적 구부름 반지름을 확인합니다.

Q4: MR-J3ENCBL2M-A2-H는 보호 구조가 있나요?

예 MR-J3ENCBL 인코더 케이블은 인코더 피드백 신호를 손상시키는 서보 증폭기의 스위칭 트랜지언트로부터의 전자기 간섭을 방지하기 위해 보호 구조를 사용합니다.방패는 세르보 증폭기 CN2 커넥터에서 끝납니다, 가이브의 EMC 성능에 대한 올바른 가이브 가이브 끝에서 가이브 가이브 가이브가 필수적입니다.
