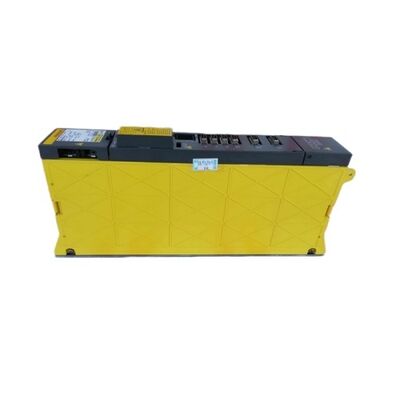

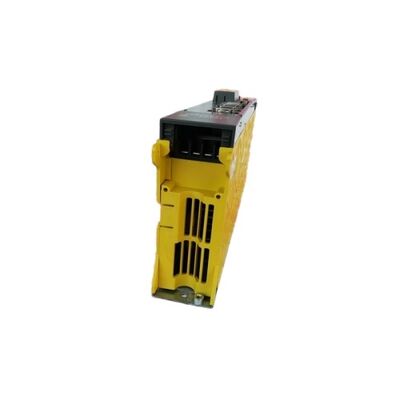

Fanuc 서버 앰플리퍼 A06B-6079-H101 또는 A06B6079H101

FANUC A06B-6079-H101 | Alpha SVM1-12 단축 서보 모듈 — 3.0A / 0.75 kW / Type A/B 인터페이스

부품 번호: A06B-6079-H101

제조사: FANUC Corporation (일본)

제품 유형: 단축 서보 앰프 모듈 — Alpha 시리즈

Type A/B 인터페이스 — 결정적인 차이점

A06B-6079-H101과 A06B-6096-H101#H는 모두 SVM1-12 모듈입니다 — 동일한 모델 지정, 동일한 전기 등급(3.0A, 0.75kW, 283–325V, 230V 출력), 동일한 물리적 60mm 폼 팩터. 차이점은 CNC 인터페이스이며, 기계가 어떤 것을 필요로 하는지를 결정하는 차이점입니다.

A06B-6079-H101은 Type A/B 인터페이스를 사용합니다 — CNC의 서보 드라이브 유닛에서 앰프 모듈까지의 병렬 PWM 케이블 연결입니다. 이것은 FANUC Series 15, 16, 18 및 21 비-i 컨트롤과 함께 사용되는 원래 Alpha 시리즈 인터페이스 아키텍처입니다. A06B-6096-H101 (FSSB 변형)은 i-Series 컨트롤을 위한 광섬유 직렬 버스를 사용합니다. 이러한 인터페이스 유형은 호환되지 않습니다 — Type A/B용으로 배선된 기계는 FSSB 모듈을 사용할 수 없으며, 그 반대도 마찬가지입니다.

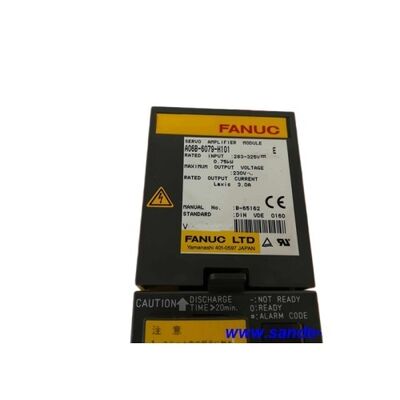

A06B-6079-H101에서 도면 번호 중간의 시리즈 식별자 — 6079 —는 Type A/B 인터페이스 세대의 필드 식별자입니다. 캐비닛의 모듈을 검사할 때, 부품 라벨의 이 번호는 배선이 검사되기 전에 설치된 인터페이스 세대를 즉시 확인합니다.

주요 사양

SVM1-12 — 경량 보조 축용 엔트리 레벨 모듈

3.0A 연속 출력 및 0.75 kW에서 SVM1-12는 Alpha 축 범위의 경량 단에 맞춰져 있습니다. 이와 짝을 이루는 모터 클래스는 α1/3000 (1 Nm, 3000 rpm) 및 α2/2000 (2 Nm, 2000 rpm)입니다 — 소형 프레임 Alpha 모터는 보조 위치 지정 축에 사용됩니다: 소형 선반 센터의 C축, 회전 테이블 드라이브, 공구 매거진 인덱싱 및 저부하 2차 축. 0.75 kW DC 버스 소비량은 다중 모듈 캐비닛의 PSM 요구 계산에서 무시할 수 있습니다.

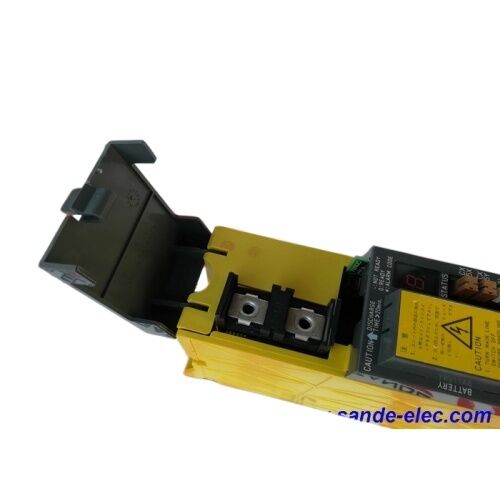

이 모듈에 대한 특정 설치 참고 사항: 교체품을 구매할 때 설치에 CX5 배터리 포트가 하나 또는 두 개 사용되는지 지정하십시오. 일부 변형은 이 구성에서 다릅니다.

A06B-6079 시리즈 컨텍스트

A06B-6079 제품군은 Type A/B 인터페이스를 갖춘 완전한 Alpha SVM 시리즈입니다. SVM1-12 (H101)부터 SVM1-360 (H108) 및 듀얼 축 SVM2 범위의 모든 모델은 병렬 A06B-6096 FSSB 대응 모델을 가지고 있습니다. 6079 및 6096 시리즈는 동일한 모델 이름(SVM1-12, SVM1-40 등)과 전기 등급을 공유합니다 — 부품 번호의 중간 숫자만 인터페이스 세대를 식별합니다.

FAQ

Q1: A06B-6079-H101 (Type A/B)가 A06B-6096-H101 (FSSB)를 대체할 수 있습니까?

아니요. 둘 다 동일한 전기 등급을 가진 SVM1-12 모듈이지만 CNC 인터페이스가 다릅니다. A06B-6079는 Series 15/16/18/21 비-i 컨트롤을 위한 Type A/B 병렬 PWM 케이블 연결을 사용합니다. A06B-6096은 i-Series 컨트롤을 위한 FSSB 광섬유 버스를 사용합니다. 이러한 인터페이스 아키텍처는 호환되지 않습니다 — 잘못된 변형을 사용하면 모듈의 CNC 연결을 다시 배선해야 하며, 이는 실용적인 현장 교체가 아닙니다.

Q2: 어떤 Alpha 서보 모터가 A06B-6079-H101과 호환됩니까?

α1/3000 (1 Nm, 3000 rpm) 및 α2/2000 (2 Nm, 2000 rpm). 두 모터 클래스 모두 3.0A 연속 정격 내에서 정격 전류를 편안하게 소비합니다. α3 클래스 이상의 모터는 SVM1-20 (H102, 5.9A) 또는 더 큰 모터가 필요합니다.

Q3: A06B-6079-H101이 모터가 아닌 실패했음을 나타내는 알람은 무엇입니까?

알람 8 (과전류 / IPM 고장): 모터 전원 케이블을 분리하고 권선 대 접지 절연 저항을 측정하십시오. 절연이 양호하고(수백 메가옴) 케이블이 분리된 상태에서 알람이 지속되면 앰프 모듈에 내부 고장이 있습니다. 절연이 낮으면 모터 또는 케이블이 고장 원인입니다. 케이블 무결성을 확인한 후에도 CNC 서보 드라이브 유닛과의 지속적인 통신 오류는 모듈 고장을 나타냅니다.

Q4: A06B-6079-H101을 교체하려면 CNC 매개변수 변경이 필요합니까?

동일한 SVM1-12 Type A/B 교체의 경우 축 매개변수 변경이 필요하지 않습니다 — 모터 유형 매개변수 및 서보 이득은 CNC의 SRAM에 저장되며 모듈 교체에 영향을 받지 않습니다. 전원을 켜기 전에 축 번호 할당 및 연결이 원래 설치와 일치하는지 확인하십시오.

Q5: A06B-6079-H101은 어디에서 조달됩니까?

FANUC Alpha 모듈 애프터마켓을 통해 — A06B-6079 시리즈는 설치 기반이 크며 전문 CNC 드라이브 딜러, 교환 프로그램 및 수리 서비스를 통해 적극적으로 이용 가능합니다. 공급업체가 이 정보를 요청하는 경우 H101 (SVM1-12 Type A/B)을 확인하고 CX5 배터리 포트 구성(하나 또는 두 개)을 지정하십시오.
