| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A06B-6110-H015 |

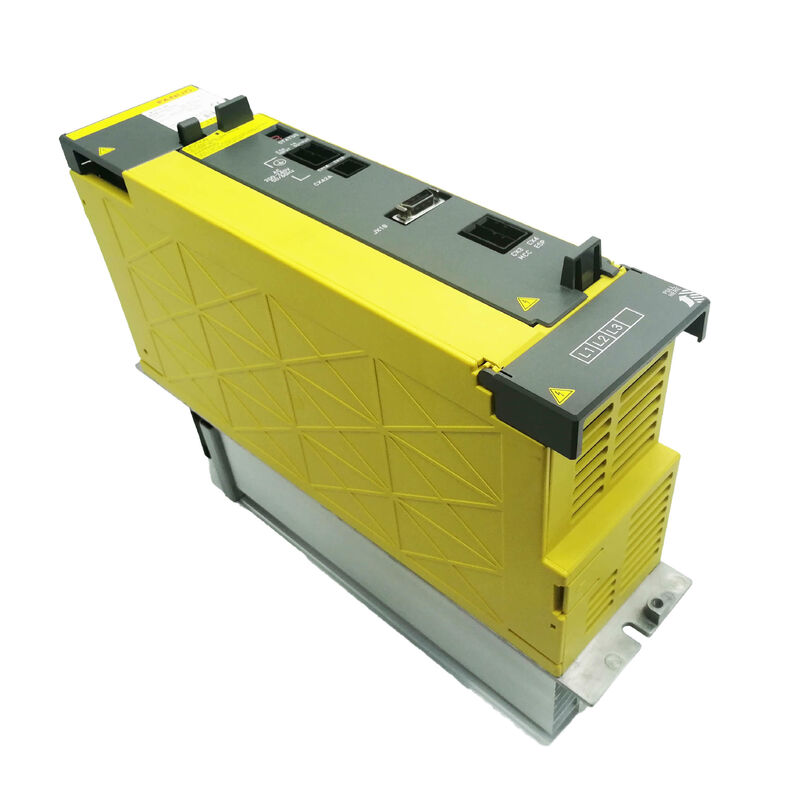

A06B-6110-H015는 FANUC의 A06B-6110 Alpha i 시리즈의 17.5 kW 전원 공급 모듈인 PSM-15i입니다. It accepts 200–230/240V AC three-phase input at 63A and produces the regulated 283–325V DC bus that all connected Alpha i servo amplifier modules (αiSVM) and spindle amplifier modules (αiSPM) draw from이것은 드라이브 캐비닛의 공유 전력 기반입니다. 단축 드라이브가 아닙니다.
세 가지 용량 등급은 구동 시스템의 실제 작동 방식을 반영합니다.
피크 수치는 사이징에 중요합니다: 동시에 가속되는 여러 축을 가진 캐비닛은 짧은 기간 동안 가등식 출력보다 높습니다.,연속적 수요가 17.5kW 등급 내에서 유지되는 경우
A06B-6110 시리즈는 이전 A06B-6087 알파 PSM 가족과 동등한 알파 i 세대의 제품이다. 둘 다 283V DC 버스를 200V AC 3단계 입력에서 생산한다.하지만 A06B-6110 시리즈는 알파 i 드라이브 아키텍처 (i 시리즈 CNC) 와 일치합니다, FSSB 증폭기) 는 원래의 알파 세대가 아닌
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A06B-6110-H015 |
| 지정 | PSM-15i |
| 가등식 출력 | 17.5kW |
| 최대 출력 | 28kW |
| 최고출력 | 46kW |
| AC 입력 | 200~230/240V, 3단계, 200V에서 63A |
| DC 버스 출력 | 283~325V |
| 상태 | 생산 중단 |
A06B-6110 시리즈 내에서, 다른 H 후속 변종은 다른 출력 전력 등급을 커버합니다. PSM-15i (H015) 는 17.5kW는 중형 드라이브 캐비닛에 서버와 스핀들 증폭기의 혼합을 제공합니다.. 올바른 PSM 등급을 선택하려면 모든 연결 된 αiSVM 및 αiSPM 모듈의 연속 수요를 합해야 합니다.
Q1: A06B-6110-H015 (PSM-15i) 와 이전 A06B-6087 Alpha PSM 시리즈의 차이점은 무엇입니까?
둘 다 200~230V AC 3단계 입력에서 283~325V DC 버스를 생산하고 동일한 공유 버스 아키텍처 역할을 수행합니다.A06B-6110은 후속 i 시리즈 CNC 플랫폼과 FSSB 증폭기로 설계된 Alpha i 세대입니다.A06B-6087은 원래의 알파 세대입니다.하지만 전원 공급 기능과 버스 전압은 각각의 드라이브 시스템 내에서 동등합니다..
Q2: 17.5 kW / 28 kW / 46 kW 등급 구별은 실제로 무엇을 의미합니까?
17.5kW는 지속 가능한 연속 출력입니다. 28kW의 최고는 상급 수요 이상의 지속적인 기간을 처리합니다.46kW의 정점은 동시 다축 가속 중 짧은 일시적인 것을 덮습니다.모든 연결 된 모듈의 지속적인 수요에 따라 PSM를 측정하십시오. 최고 및 최대 등급은 일시적인 작업을 처리하지만 17.5 kW 이상의 지속적인 작동은 모듈을 작동시킵니다.
Q3: PSM-15i는 무거운 재생 제동 없이 정상 부하에서 버스 과전압 경보를 보여줍니다. 무엇을 확인해야합니까?
큰 느림 없이 정상적인 조건에서 버스 과전압은 활성 직렬기 단계의 결함이 있음을 나타냅니다. IGBT 또는 게이트 드라이브 회로는 더 이상 올바르게 조절되지 않습니다.다시 설정하고 다시 시작하지 마십시오: 제어되지 않은 버스 전압 상승은 연결 된 드라이브 모듈을 손상시킬 수 있습니다. PSM은 기계가 생산으로 돌아가기 전에 서비스 또는 교환이 필요합니다.
Q4: A06B-6110-H015을 교체하려면 CNC 매개 변수를 변경해야합니까?
아니. PSM는 CNC 매개 변수를 저장하지 않습니다. 물리적 교체 후, 축을 활성화하기 전에 연결 된 드라이브 모듈에서 DC 버스 전압을 복구하고 확인합니다.모든 신호 연결 및 드라이브 체인에 인터페이스 링크가 첫 번째 전원 이전 올바르게 앉아 있는지 확인.
Q5: 특정 기계에 대한 올바른 PSM 용량을 어떻게 확인합니까?
연결된 모든 αiSVM 세르보 모듈과 αiSPM 스핀드 모듈의 연속 전류 수요를 전형적인 생산 부하에 합합니다. 이 총 연속 수요는 PSM의 17에 해당해야합니다.5kW 등급 출력46kW 픽은 가속 변수를 처리하지만 지속적인 수요가 지속적으로 17.5kW에 가까워지면 PSM은 경계 크기이며 더 높은 등급 모듈은 열 스트레스를 줄일 것입니다.
