| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A06B-6200-H055 |

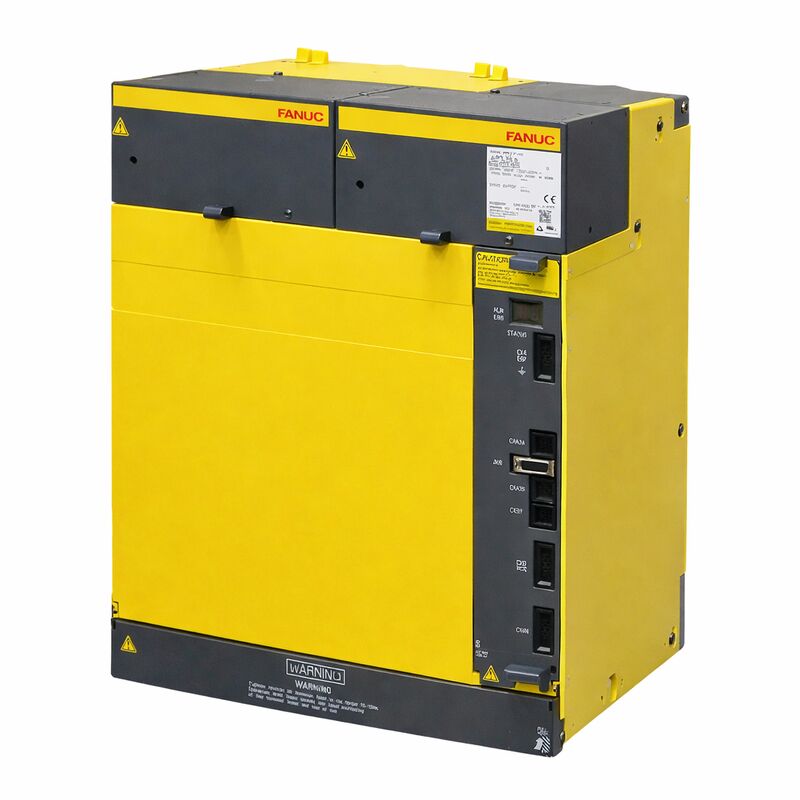

A06B-6200-H055는 FANUC A06B-6200 Alpha i 시리즈의 55kW급 전원 공급 장치 모듈인 aiPS-55입니다. 200~240V AC 3상 주전원 입력을 수용하고 283~339V DC 버스로 정류 및 조절하며 해당 DC 버스를 다운스트림에 연결된 서보 및 스핀들 증폭기 모듈에 공급합니다.
드라이브 캐비닛의 모든 Alpha i 서보 증폭기 모듈(αiSVM) 및 스핀들 증폭기 모듈(αiSPM)은 이 공통 DC 버스에서 작동 전력을 끌어옵니다. PSM은 전체 드라이브 시스템의 공유 전원 기반을 처리합니다. 연결된 모든 드라이브 모듈의 결합된 지속적인 수요에 맞게 PSM의 크기를 올바르게 조정하는 것이 중요한 설치 결정입니다.
A06B-6200 시리즈는 이전 A06B-6087(Alpha PSM) 및 A06B-6110(Alpha i, 저전력 범위)과 구별되는 Alpha i 세대입니다. 교체를 지정하기 전에 드라이브 시스템의 총 연속 부하에 대한 올바른 시리즈 및 전력 등급을 확인하십시오.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A06B-6200-H055 |
| 지정 | aiPS-55 |
| 정격 입력 | 200~240V AC, 3상 |
| 빈도 | 50/60Hz |
| 정격 출력 | 283~339V DC |
| 시리즈 | A06B-6200(알파i) |
aiPS-55는 회생 전원 공급 장치입니다. 연결된 서보 및 스핀들 축이 감속되면 모터는 발전기 역할을 하며 에너지를 DC 버스로 다시 반환합니다. aiPS-55는 이렇게 회수된 에너지를 제동 저항을 통해 열로 방출하지 않고 AC 공급 장치에 다시 공급합니다.
대형 머시닝 센터, 무거운 터닝 센터와 같이 제동 주기가 빈번한 기계에서 이러한 재생은 에너지 소비를 적극적으로 줄이고 제동 저항기가 캐비닛에 도입하는 열 부하를 제거합니다.
aiPS-55의 DC 버스 커패시터는 주 전원이 제거된 후에도 몇 분 동안 위험한 전압을 유지합니다. 드라이브 시스템 배선이나 연결된 모듈에 대한 작업을 수행하기 전에 모듈 전면의 충전 표시기 LED를 완전히 꺼야 합니다. LED가 꺼지고 짧은 대기 시간이 경과할 때까지 DC 버스 전압을 측정하거나 드라이브 모듈을 연결/분리하지 마십시오.
Q1: A06B-6200-H055와 이전 Alpha PSM 모듈의 차이점은 무엇입니까?
A06B-6200은 Alpha i 시리즈 PSM으로, 최신 Alpha i 서보 및 스핀들 증폭기 모듈용으로 설계되었습니다. A06B-6087(Alpha PSM)과 A06B-6110(Alpha i 저전력)은 다른 시리즈입니다. DC 버스 출력 전압 범위는 여러 세대(283~339V)에 걸쳐 유사하지만 모듈은 상호 교환이 불가능합니다. 각 시리즈는 특정 세대의 드라이브 모듈에 일치합니다.
Q2: aiPS-55는 모듈의 용량에 대해 무엇을 나타냅니까?
55 지정은 aiPS 시리즈 내에서 모듈의 전력 등급을 식별합니다. 숫자가 높을수록 더 많거나 더 높은 전류 축을 갖춘 더 큰 드라이브 캐비닛 구성에 대한 전력 용량이 더 크다는 것을 나타냅니다. 정상적인 생산 조건에서 연결된 모든 αiSVM 및 αiSPM 모듈의 연속 전력 수요 합계를 기준으로 PSM 전력 등급을 선택합니다.
Q3: aiPS-55에는 별도의 제동 저항이 필요합니까?
아니요. aiPS-55에는 능동 재생 기능이 포함되어 있습니다. 즉, 감속 에너지를 열로 발산하기 위해 브레이크 저항기가 필요하지 않고 AC 전원으로 감속 에너지를 반환합니다. 제동 저항은 비회생 PSM 변형에만 필요합니다. 또한 aiPS-55의 재생 아키텍처는 캐비닛 설계에 크기 조정이나 열 보호를 위한 브레이크 저항이 없다는 것을 의미합니다.
Q4: 드라이브 시스템에 버스 저전압 알람이 표시됩니다. PSM에 결함이 있을 수 있습니까?
버스 저전압은 PSM, 들어오는 AC 공급 장치 또는 과도한 전류를 끌어오는 연결된 드라이브 모듈에서 발생할 수 있습니다. 먼저 PSM 입력 단자에서 들어오는 AC 공급 전압을 확인하십시오. 공급 전압이 올바른 경우 단일 드라이브 모듈이 비정상적으로 높은 전류를 소비하지 않는지 확인하십시오(연결된 모듈 하나의 단락으로 인해 버스가 로드됨). PSM이 정상 부하에서 버스 전압을 유지하지 못하는 경우 PSM 자체에 서비스가 필요합니다.
Q5: A06B-6200-H055를 교체하려면 CNC 매개변수 변경이 필요합니까?
아니요. PSM은 CNC 매개변수를 저장하지 않습니다. 물리적 교체 후 축을 활성화하기 전에 주 전원을 복원하고 연결된 드라이브 모듈의 DC 버스 전압을 확인하십시오. 처음 전원을 켜기 전에 PSM, 드라이브 모듈 및 CNC 사이의 모든 광섬유 연결이 올바르게 장착되었는지 확인하십시오.
