제품 상세 정보:
|
| 상태: | 신공장씰(NFS) | 품목 번호: | A06B-0162-B175#0006 |
|---|---|---|---|
| 기원: | 일본 | ||
| 강조하다: | A06B 산업용 서보 모터,a06b 야스카와 AC 서보 모터 |
||

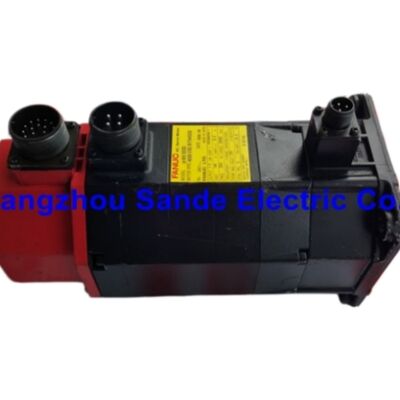

부품 번호: A06B-0162-B175#0006 (A06B0162B175#0006으로도 참조됨)
모터 모델: FANUC αM6/3000 — Alpha 시리즈, M 서브 패밀리
주요 구성: 테이퍼 샤프트 · 24V DC 홀딩 브레이크 · αA64 절대값 엔코더 · 플라잉 리드 케이블 종단
FANUC A06B-0162-B175#0006은 FANUC의 1세대 Alpha (α) 시리즈 중 1.4kW AC 서보 모터로, 특히 αM 서브 시리즈에 속합니다. 이 시리즈는 CNC 공작 기계의 이송축 애플리케이션을 위해 개발된 중형 컴팩트 그룹입니다. 가장 기본적인 수준에서 이 모터는 αM6/3000 모터 본체에 세 가지 기능이 장착되어 완전한 부품 번호를 정의합니다. 바로 테이퍼 출력 샤프트, 전기적으로 해제되는 24V DC 홀딩 브레이크, 그리고 "플라잉 리드"(사전 장착된 몰딩 커넥터 없이 베어 와이어 끝단)를 사용하는 공장 케이블 구성입니다. 이 마지막 세부 사항이 #0006을 다른 B175 변형과 구별하며, 이 모터를 OEM 기계 제작 및 통합 업체가 자체 커넥터 하우징 또는 정션 박스에 직접 배선을 종단하는 맞춤형 케이블 하네스 설치에 선호되는 선택으로 만듭니다.이 모터는 FANUC Alpha 이송축 생태계의 확립된 구성 요소로, Alpha SVM 및 SVU 시리즈 서보 앰프와 완벽하게 호환되며 CNC 머시닝 센터, 선반 센터 및 범용 서보 드라이브 애플리케이션 전반에 널리 사용됩니다. 모든 αM6/3000 모터와 마찬가지로 3,000rpm 정격 속도와 6Nm 정격 토크로 작동하며, αA64 펄스 코더를 통해 혁당 64,000 카운트의 절대값 엔코더 위치 데이터를 반환합니다.검증된 사양부품 번호값
FANUC 부품 번호
| 모터 모델 | αM6/3000 |
|---|---|
| 시리즈 | Q3: 이 모터를 교체한 후 CNC에 펄스 코더 경고가 표시되고 참조 복귀를 허용하지 않습니다. 무엇이 원인일 가능성이 높으며 어떻게 해결됩니까? |
| 정격 출력 | 1.4 kW |
| 정격 토크 | 6 Nm |
| 정격 속도 | 3,000 rpm |
| 정격 전류 | 6 A |
| 공급 전압 (앰프에서) | 144 V AC, 3상 |
| 주파수 | 200 Hz |
| 엔코더 유형 | αA64 절대값 펄스 코더 |
| 엔코더 해상도 | 64,000 ppr |
| 샤프트 유형 | 테이퍼 샤프트 (αM6 표준) |
| 홀딩 브레이크 | 예 — 24V DC 전기 해제 |
| 브레이크 토크 | 2 Nm (표준 브레이크) |
| 케이블 종단 | 플라잉 리드 (베어 와이어, 커넥터 없음) |
| 보호 등급 | IP65 |
| 나열된 모든 변형: αM6/3000, 1.4 kW, 6 Nm, 3,000 rpm, 144 V, 200 Hz, 6 A. | 0°C ~ +40°C (작동) |
| 보관 온도 | +50°C까지 |
| 최대 상대 습도 | 80% 비응축 |
| 무게 | 11.5 kg |
| 테이퍼 샤프트: 설계 의도 및 실제적 함의 | αM6/3000 모터 플랫폼은 테이퍼 샤프트를 "표준 출력 샤프트 구성"으로 설계되었습니다. 이는 나중에 추가된 대안 옵션이 아니라 이 모터 패밀리의 의도된 커플링 인터페이스입니다. FANUC 자체 엔지니어링 문서에서는 기계 설계 및 납기 일정이 허용하는 한 테이퍼 샤프트를 권장하며, 그 이유는 간단합니다. 제대로 장착된 테이퍼 커플링은 자체 중심을 잡고 백래시가 없는 연결을 제공하여 키가 있는 평행 샤프트보다 더 넓은 접촉 면적에 걸쳐 결합 하중을 분산시키며, 샤프트나 커플링 보어에 기계적 손상 없이 안정적으로 분리 및 재장착할 수 있습니다. |
| 공작 기계 이송축에서 이러한 특성은 중요합니다. 서보 모터와 볼 스크류 사이의 커플링(유연 커플링, 강성 커플링 또는 타이밍 벨트 풀리를 통해)은 일관된 정렬을 유지하고 슬립 또는 마찰 없이 토크를 전달해야 합니다. 테이퍼 연결은 적절한 설치 토크로 올바르게 조여지면 슬립하지 않습니다. 직선 보어 커플링을 누르거나 빼낼 때 발생하는 샤프트 표면 마감 손상 없이 깨끗하게 분리됩니다. | 특히 A06B-0162-B175#0006의 경우 테이퍼 치수는 αM6 프레임에 대한 FANUC 표준을 따릅니다. 교체용 커플링, 풀리 또는 기어를 장착하려면 이 테이퍼 사양과 정확히 일치해야 합니다. 즉, 어댑터 슬리브가 있는 평행 보어 부품이 아니라 이 모터 패밀리를 위해 제작된 올바른 치수의 테이퍼 보어 부품이어야 합니다. |
A06B-0162-B175#0006에 장착된 브레이크는 24V DC로 작동하는 "스프링 적용, 전기 해제 홀딩 브레이크"입니다. 설치 및 문제 해결 모두에 작동 논리를 이해하는 것이 중요합니다. 브레이크는 "24V 공급이 없을 때 작동"(스프링 힘이 로터를 클램핑)하고 "24V가 적용될 때 해제"(전자석이 스프링을 극복)됩니다. 이 안전 설계는 전원 손실(계획적이든 비계획적이든) 시 자동으로 브레이크가 작동함을 의미합니다. 수직 축의 경우 서보 드라이브의 전원이 꺼지거나 비상 정지 상태일 때 중력에 의해 구동 하중이 떨어지는 것을 방지합니다.B175 시리즈 모터의 표준 브레이크는 2Nm의 홀딩 토크로 정격됩니다. 이는 동적 제동 브레이크가 아니라 정적 유지력입니다. 회전하는 하중을 감속시키는 것이 아니라 드라이브가 꺼져 있을 때 축 위치를 유지하는 것이 목적입니다. 동적 브레이크로 사용하면 마찰 표면이 빠르게 저하되고 조기 브레이크 고장이 발생합니다. 올바른 애플리케이션에서는 드라이브가 먼저 제어된 서보 전력으로 모터를 감속시키고, 축이 정지한 후에만 브레이크가 작동합니다.브레이크 해제 타이밍은 시운전에서 중요합니다. 서보 드라이브가 축을 움직이려고 시도하기 전에 브레이크에 24V 공급이 적용되고(확인됨) 있어야 합니다. 일반적인 시운전 오류는 24V 공급 용량이 부족하거나 브레이크 코일로 가는 케이블 저항이 과도하여 자기장이 약해지고 불완전하게 해제되며 브레이크 어셈블리가 간헐적으로 끌리거나 가열되는 것입니다. 전원 차단 시 발생하는 전압 스파이크를 억제하기 위해 전원 자기 캐비닛의 브레이크 코일 연결부에 항상 서지 흡수기(스너버 다이오드 또는 RC 회로)를 장착해야 합니다.
플라잉 리드: #0006 접미사가 실제로 의미하는 것
이 모터의 접미사 "#0006"은 "플라잉 리드"를 지정합니다. 즉, 전원 케이블, 피드백 케이블 및 브레이크 케이블이 모두 모터 본체에서 베어 와이어 끝단으로 나옵니다. 몰딩 커넥터 하우징, 사전 조립된 플러그, 백쉘이 없습니다. 케이블은 단순히 통합 업체가 연결할 수 있도록 스트립된 도체로 종단됩니다.
기계 OEM이 FANUC 표준 원형 플러그와 다른 표준화된 자체 커넥터 유형으로 자체 케이블 하네스를 조립하는 경우모터가 케이블 체인 또는 덕트에 설치되어 사전 조립된 커넥터가 제거되지 않고는 도관을 통과할 수 없는 경우인클로저 내에서 터미널 블록 배선을 사용하는 설치로, 메이팅 커넥터를 추가하는 것보다 직접적인 와이어 종단이 더 깔끔한 경우케이블 어셈블리가 자체 품질 및 사양에 따라 종단하는 전문 케이블 공급업체에서 수행되는 경우이 모터를 직접 교체용으로 구매하는 최종 사용자의 경우, 주문 전에 플라잉 리드 요구 사항을 이해해야 합니다. 현장의 기계에 몰딩된 FANUC 표준 커넥터가 있는 케이블이 있는 경우, #0006 모터를 직접 연결할 수 없습니다. 기존 기계 케이블을 일치하도록 다시 종단하거나 올바른 커넥터가 장착된 변형(일반적으로 접미사 없음 또는 #0000)을 주문해야 합니다. 이를 고려하지 않고 플라잉 리드 모터를 대체하면 추가 케이블 작업이 완료될 때까지 기계가 교체기를 연결할 수 없게 됩니다.αA64 절대값 펄스 코더: 엔코더 아키텍처 및 배터리 백업A06B-0162-B175#0006은 모터 후면 캡에 통합된 광학 엔코더인 "αA64 직렬 절대값 펄스 코더"를 사용합니다. 혁당 64,000 카운트의 해상도는 이전 엔코더 기술에 사용된 병렬 A/B/Z 쿼드러처 라인이 아닌 직렬 통신 링크를 통해 서보 앰프에 고정밀 위치 데이터를 반환합니다.
절대값 모드에서의 위치 유지력은 모터 본체가 아닌 "서보 앰프에 내장된 리튬 백업 배터리"에 의존합니다. 이것은 중요한 서비스 세부 사항입니다. 배터리는 기계 전원이 꺼져 있는 동안 다회전 위치 카운터를 유지합니다. 전원이 복구되면 CNC는 참조 복귀 실행 없이 절대값 축 위치를 읽을 수 있습니다. 그러나 배터리가 고장나거나 완전히 방전되면 위치 데이터가 손실되고 정상 작동을 재개하기 전에 참조 복귀를 수행해야 합니다.
FANUC 경고 코드 "SV5137"(배터리 전압 낮음) 및 "SV5138"(배터리 전압 0 / 위치 데이터 손실)은 이 상태에 대한 진단 표시기입니다. SV5137은 사전 경고 기간을 제공합니다. 위치 데이터는 여전히 intact하지만 배터리 교체를 신속하게 예약해야 합니다. SV5138은 데이터가 손실되었음을 의미합니다. 배터리 교체 후 전체 참조 복귀 주기가 필수적입니다. 정기적인 서비스 간격(일반적으로 정상 생산 서비스에서 2~3년마다)에 계획된 배터리 교체는 엔코더 배터리 손실로 인한 비계획적인 중단을 방지합니다.
A06B-0162-B175#0006은 앰프 선택 목적으로 다른 모든 A06B-0162-B*** 변형과 기계적 및 전기적으로 상호 교환 가능합니다. 모터 모델은 αM6/3000이며 80A 정격 서보 앰프 채널이 필요합니다.모듈부품 번호α SVM — 단일 축
SVM1-80
α SVM — 듀얼 축 (M 채널)
A06B-6079-H207αi SVM — 듀얼 축 (M 채널)SVM2-40/80i
A06B-6096-H207α SVM — 듀얼 축 (L+M 채널)SVM2-80/80
A06B-6079-H208αi SVM — 듀얼 축 (L+M 채널)SVM2-80/80iA06B-6096-H208α SVU — 단일 축
A06B-6089-H105
| α SVU — 듀얼 축 (M 채널) | SVU2-40/80 | 직선 |
|---|---|---|
| 듀얼 축 모듈에서 αM6/3000은 "M축" 채널(80A 정격)을 차지해야 합니다. SVM2-40/80의 L 채널은 40A만 정격되므로 이 모터를 구동할 수 없습니다. | A06B-0162-B175 변형 참조 표 | 부품 번호 |
| 샤프트 | 브레이크 | 엔코더 |
| 케이블 종단 | A06B-0162-B175 | 테이퍼 |
| 24V DC (2 Nm) | αA64 | 표준 FANUC 커넥터 |
| A06B-0162-B175#0006 | 테이퍼 | 24V DC (2 Nm) |
| αA64 | 플라잉 리드 (베어 와이어) | A06B-0162-B575 |
| 직선 | 없음 | αA64 |
| 표준 커넥터 | A06B-0162-B575#0008 | 직선 + 키웨이 |
없음αA64표준 커넥터
| 직선 | 24V DC (고토크) | αA64 | 표준 커넥터 | 나열된 모든 변형: αM6/3000, 1.4 kW, 6 Nm, 3,000 rpm, 144 V, 200 Hz, 6 A. |
|---|---|---|---|---|
| 가장 일반적인 원인은 스왑 중에 αA64 엔코더에서 절대값 위치 데이터가 손실된 것입니다. 이는 교체 모터가 충전된 배터리 없이 서보 앰프에 연결되거나, 앰프 배터리가 이미 수명이 다했을 때 모터 교체 중 전원 차단으로 인해 방전이 완료된 경우 발생합니다. 배터리 백업 메모리가 없으면 새 엔코더에는 저장된 위치 데이터가 없으며 CNC는 이를 펄스 코더 오류(일반적으로 경고 SV5137 또는 이에 상응하는 경고)로 감지합니다. 해결책은 간단합니다. 앰프 배터리가 새 장치로 교체되었는지 확인하고, 전원을 껐다 켜서 새 배터리가 안정화되도록 한 다음, 해당 축에 대해 전체 참조 복귀(제로 포인트 복귀)를 수행하십시오. 참조가 설정되면 CNC는 새 엔코더의 절대값 오프셋을 저장하고 축은 후속 전원 주기에서 반복적인 참조 복귀 없이 정상적으로 작동합니다. SV5137 대신 SV5136(배터리 낮음)이 나타나면 위치 데이터는 여전히 intact할 가능성이 높습니다. 배터리를 즉시 교체하면 참조 복귀가 필요하지 않을 수 있습니다. | Q4: 이 모터의 테이퍼 샤프트는 키가 있는 직선 샤프트 αM6 변형의 테이퍼 샤프트와 동일한 사양이며 커플링을 상호 교환할 수 있습니까? | 교체 모터를 설치하고 축을 정상 생산에 해제하기 전에 브레이크 시스템에 대해 세 가지 점검을 수행해야 합니다. 첫째, 브레이크 코일에 24V DC 공급이 올바른 전압인지, 그리고 새 플라잉 리드 종단을 통해 배선 연속성이 intact한지 확인하십시오. 플라잉 리드의 연결 오류는 브레이크가 제대로 해제되지 않도록 합니다. 둘째, 서보 드라이브가 활성화되고 축이 드라이브에 의해 고정된 상태에서 24V 공급을 끄고 수직 슬라이드의 하중으로 축이 처지지 않는지 확인하십시오. 이는 브레이크가 유지되고 있음을 확인합니다. 셋째, 드라이브가 활성화되고 24V 브레이크 공급이 켜져 있는(브레이크 해제됨) 상태에서 축이 끌림이나 비정상적인 저항 없이 자유롭게 움직이는지 확인하십시오. 이는 브레이크가 완전히 해제되었고 로터에 끌리지 않음을 확인합니다. 불충분한 24V 공급 전압 또는 브레이크 코일 배선의 높은 저항으로 인한 부분 해제는 정상 작동 중 축 추종 오류 또는 모터 온도 상승으로 나타나는 일반적인 설치 후 문제입니다. | ||
| Q3: 이 모터를 교체한 후 CNC에 펄스 코더 경고가 표시되고 참조 복귀를 허용하지 않습니다. 무엇이 원인일 가능성이 높으며 어떻게 해결됩니까? | 가장 일반적인 원인은 스왑 중에 αA64 엔코더에서 절대값 위치 데이터가 손실된 것입니다. 이는 교체 모터가 충전된 배터리 없이 서보 앰프에 연결되거나, 앰프 배터리가 이미 수명이 다했을 때 모터 교체 중 전원 차단으로 인해 방전이 완료된 경우 발생합니다. 배터리 백업 메모리가 없으면 새 엔코더에는 저장된 위치 데이터가 없으며 CNC는 이를 펄스 코더 오류(일반적으로 경고 SV5137 또는 이에 상응하는 경고)로 감지합니다. 해결책은 간단합니다. 앰프 배터리가 새 장치로 교체되었는지 확인하고, 전원을 껐다 켜서 새 배터리가 안정화되도록 한 다음, 해당 축에 대해 전체 참조 복귀(제로 포인트 복귀)를 수행하십시오. 참조가 설정되면 CNC는 새 엔코더의 절대값 오프셋을 저장하고 축은 후속 전원 주기에서 반복적인 참조 복귀 없이 정상적으로 작동합니다. SV5137 대신 SV5136(배터리 낮음)이 나타나면 위치 데이터는 여전히 intact할 가능성이 높습니다. 배터리를 즉시 교체하면 참조 복귀가 필요하지 않을 수 있습니다. | Q4: 이 모터의 테이퍼 샤프트는 키가 있는 직선 샤프트 αM6 변형의 테이퍼 샤프트와 동일한 사양이며 커플링을 상호 교환할 수 있습니까? | Q5: 이 모터는 단종된 것으로 나열되어 있습니다. 현대적인 동등품에 대한 옵션은 무엇이며, 시리즈 간 대체가 간단합니까? | |
| A06B-0162-B175#0006을 포함한 FANUC Alpha 시리즈는 현재 생산 품목으로 단종되었습니다. 그러나 두 가지 현실적인 조달 경로가 남아 있습니다. 첫 번째는 전문 FANUC 부품 공급업체 및 서보 모터 수리 시설을 통해 NOS(신규 재고) 또는 전문적으로 복원된 장치를 조달하는 것입니다. 이는 기계, 앰프 또는 CNC 매개변수에 대한 변경이 필요 없는 동일한 교체입니다. 두 번째는 현재 "FANUC αi 시리즈"로 업그레이드하는 것입니다. 여기서 기능적으로 동등한 클래스는 테이퍼 샤프트 및 브레이크 옵션이 있는 "αiF 8/3000" 또는 유사한 αiF 패밀리 모터에서 찾을 수 있습니다. αi 시리즈 모터 교체는 플러그 앤 플레이가 아닙니다. αi 시리즈 서보 앰프(이미 설치되지 않은 경우), 새 세대 피드백 케이블, 새 모터 ID에 대한 업데이트된 CNC 매개변수, 테이퍼 샤프트 치수 및 브레이크 전압이 기계의 기계적 및 전기적 설계와 일치하는지 확인해야 합니다. 부품 가용성이 주요 관심사인 장기 서비스 수명이 남은 기계의 경우, αi 플랫폼으로의 전체 드라이브 업그레이드는 계획된 프로젝트로 의미가 있습니다. 수명이 다한 기계 또는 αi 업그레이드의 중단이 정당화되지 않는 경우, 동일한 복원된 교체가 가장 실용적인 옵션으로 남아 있습니다. | ||||
