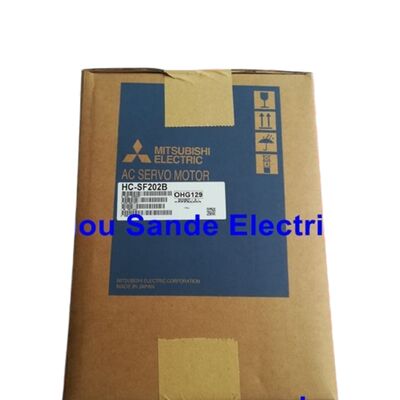

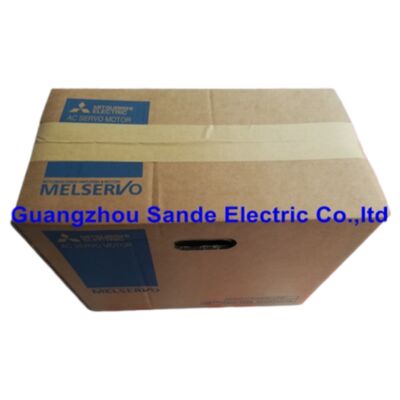

Mitsubishi HC-SF202B (HCSF202B) — MELSERVO J2 2kW AC 서보 모터 (전자 브레이크, 직선 샤프트)

부품 식별

부품 번호: HC-SF202B (HCSF202B)

시리즈: Mitsubishi MELSERVO-J2 — HC-SF 시리즈

분류: 중간 관성, 중간 용량 AC 브러시리스 서보 모터 (전자 브레이크 포함)

전압 등급: 200V AC 등급

개요

HC-SF 시리즈는 Mitsubishi의 MELSERVO J2 서보 플랫폼의 기반을 이루는 제품군으로, 10년 이상 수직 머시닝 센터, CNC 선반 및 다축 이송 라인에서 중간 관성 축 구동 방식에 대한 표준을 정의한 머신 툴 등급 모터입니다. HC-SF202B는 해당 제품군에서 2kW 브레이크 모델로, HC-SF 시리즈를 직접 볼 스크류 커플링에 표준으로 선택하게 만든 동일한 중간 관성 로터 설계에 공장 통합형 스프링 작동 전자 홀딩 브레이크가 장착되었습니다.

HC-SF202B와 브레이크가 없는 모델(HC-SF202)의 차이점은 성능 차이가 아닙니다. 정격 토크, 속도 및 엔코더 사양은 동일합니다. 브레이크는 드라이브에 전원이 공급되지 않을 때 모터 샤프트를 고정하는 안전 메커니즘을 추가합니다. 이 단일 추가 기능으로 인해 모터의 적용 범위가 달라집니다. 수직 축, 경사 워크피스 캐리어, 중력 부하 공구 교환기 및 전원 차단 시 제어되지 않는 낙하 또는 크립이 위험하거나 손상을 줄 수 있는 모든 축에 적용할 수 있습니다. 예를 들어, 수평 머시닝 센터의 Z축에서는 전자 브레이크가 선택 사항이 아니라 안전한 기계 설계에 필수적입니다.

HC-SF 시리즈는 MELSERVO-J2 세대(J2S 아님)를 나타냅니다. 엔코더, 커넥터 및 앰프 인터페이스는 MR-J2-A, MR-J2-B 및 MR-J2-C 앰프 제품군과 호환됩니다. J2 시대 설치를 이전하거나 유지 보수하는 구매자는 HC-SF202B가 올바른 교체 모터임을 알 수 있습니다. 나중에 출시된 HC-SFS202B는 J2S 시리즈에 속하며 다른 커넥터와 MR-J2 앰프와 하위 호환되지 않는 고해상도 17비트 엔코더를 사용합니다.

기술 사양

전자 브레이크: 작동 방식 및 중요성

HC-SF202B에 내장된 브레이크는 스프링 작동, 전원 해제 방식입니다. 즉, 전원이 제거되면 브레이크가 자동으로 작동하고 24V DC 공급이 브레이크 코일에 적용될 때만 해제됩니다. 이는 의도된 설계입니다. 전원 손실로 인해 축이 중력이나 잔류 운동량으로 움직일 수 있는 모든 응용 분야에서 브레이크 작동에 전원이 필요한 시스템은 본질적으로 안전하지 않습니다. HC-SF202B의 브레이크는 반대 논리로 작동합니다. 전원이 없으면 브레이크가 작동합니다.

정상 작동 중 CNC 또는 서보 앰프는 서보 활성화 시퀀스의 일부로 브레이크 코일에 24V DC를 공급합니다. 브레이크가 해제되고 모터는 서보 제어 하에 자유롭게 작동합니다. 축이 정지되면 (주기 종료 시, E-stop 중 또는 전원 손실 후) 브레이크 코일에 전원이 차단되고 스프링 클램프가 밀리초 내에 작동하여 샤프트를 제 위치에 고정합니다.

올바른 브레이크 통합을 위해 세 가지 사항이 중요합니다.

브레이크는 홀딩 장치이며 동적 제동 메커니즘이 아닙니다. 앰프의 동적 제동으로 모터가 정지된 후 정적 샤프트 하중을 지지하도록 정격이 부여되었습니다. 회전하는 샤프트에 전자 브레이크를 고속으로 적용하는 것 (제어된 감속을 먼저 명령하지 않은 하드 E-stop과 같은 경우)은 설계 의도를 초과하며 브레이크 수명을 빠르게 저하시킵니다. 기계 제작자는 브레이크가 적용되기 전에 짧은 감속 시간 (정격 속도에서 일반적으로 200ms 미만)을 허용하도록 E-stop 시퀀스를 구성해야 합니다.

브레이크 코일 양단에 서지 흡수기 또는 프리휠링 다이오드가 필요합니다. 24V DC 공급이 중단되면 브레이크 코일은 자기장이 붕괴되면서 전압 스파이크를 생성합니다. 억제 회로가 없으면 이 스파이크는 브레이크를 구동하는 릴레이 또는 트랜지스터 출력을 손상시킬 수 있습니다. Mitsubishi의 HC-SF 시리즈용 지침 설명서에는 이 억제가 명시적으로 요구되며, 앰프 설명서의 브레이크 회로 배선도는 올바른 배치를 보여줍니다.

수직 축 응용 분야의 경우 브레이크 홀딩 토크를 축의 불균형 토크와 비교하여 확인해야 합니다. Mitsubishi의 J2 시리즈 지침은 수직 축의 불균형 토크를 모터 정격 토크의 70% 이하로 유지할 것을 권장합니다. 또한 전자 브레이크는 최대 공작물 무게를 포함한 모든 정적 조건에서 축 하중을 유지하기에 충분한 홀딩 토크를 가져야 합니다. 축의 홀딩 요구 사항이 브레이크의 정적 정격을 초과하는 경우 추가 기계식 축 브레이크 또는 카운터 밸런스가 제공되어야 합니다.

호환 MELSERVO-J2 앰프

HC-SF202B는 MR-J2 시리즈 서보 앰프용으로 설계되었으며 호환됩니다. 이 제품군의 200W 등급은 다음 변형을 포함합니다:

세 가지 모두 HC-SF202B의 2kW 정격 출력 및 MR-J2 시대 엔코더 인터페이스와 일치합니다. 변형 간의 주요 차이점은 명령 인터페이스입니다. A 변형은 모든 호환 컨트롤러로부터 펄스 열 및 아날로그 속도/토크 명령을 수신하는 반면, B 변형은 A171SH, A172SH, A173UH, Q172 또는 Q173 모션 컨트롤러와 함께 Mitsubishi SSCNET 고속 직렬 버스를 통해 통신합니다. C 변형에는 모션 컨트롤러 없이 저장된 위치 결정 시퀀스를 실행할 수 있는 내부 포인트 테이블이 포함되어 있습니다.

HC-SF 시리즈 모터는 호환되지 않음 MR-J2S 앰프 (나중에 출시된 Super 시리즈)와 호환되지 않습니다. J2S 앰프는 HC-SFS 모터에서 사용하는 17비트 엔코더 인터페이스를 필요로 합니다. HC-SF202B를 MR-J2S 앰프에 연결하면 초기화 시 엔코더 통신 오류가 발생합니다.

서비스 중인 HC-SF202B: 응용 분야 및 축 유형

CNC 수직 머시닝 센터 Z축. Z축은 브레이크 장착 서보 모터의 교과서적인 응용 분야입니다. 스핀들 헤드 및 퀼 어셈블리는 기계 크기에 따라 50~200kg의 무게가 나갈 수 있습니다. 전원 공급 축 또는 작동 중인 브레이크가 없으면 중력이 지속적으로 해당 무게에 작용합니다. HC-SF202B의 안전 브레이크는 전원 차단, 예정된 종료 또는 안전 기능으로 트리거된 E-stop 중에도 Z축이 명령된 위치에 정확하게 유지되도록 합니다.

수평 머시닝 센터 팔레트 회전 축. HMC 4축의 톰스톤 스타일 워크홀딩은 상당한 질량을 운반합니다. 스테이션에서 축이 인덱싱되고 클램핑될 때 전자 브레이크는 2차 유지 계층을 추가합니다. 특히 절삭 공정에서 발생하는 잔류 진동이 서보 잠금되었지만 브레이크가 없는 축에 미세 움직임을 유발할 수 있는 공격적인 중절삭 중에 유용합니다.

로봇 조인트 축. 로봇 어깨 및 팔꿈치 조인트는 전원이 제거될 때 샤프트가 안전을 위해 양호하게 유지되어야 하며 로봇 구조가 자체 무게로 처지는 것을 방지해야 합니다. HC-SF202B는 2kW 범위의 중간 부하 로봇 조인트에 적합하게 비례되어 있습니다.

수직 이동이 있는 자재 취급 갠트리. 공정 스테이션 간에 워크피스 또는 툴링을 수직으로 들어 올리는 이송 갠트리는 갠트리가 정지해 있을 때 안정적인 고정이 필요합니다. HC-SF202B는 모터 레벨에서 이를 제공하며, 기계 레벨 클램핑 또는 기계적 하드 스톱 시스템을 보완합니다 (대체하지 않음).

HC-SF 시리즈 세대 맥락: J2 vs J2S

단종되었음에도 불구하고 HC-SF202B가 계속 수요가 있는 이유를 이해하려면 Mitsubishi의 서보 세대 역사를 간략히 살펴보아야 합니다.

MELSERVO-J2 시리즈 (HC-SF, HC-RF, HC-UF, HA-FF, HC-MF 모터 제품군과 MR-J2-A/B/C 앰프 포함)는 1990년대 후반에 출시되어 2000년대 초반까지 널리 채택되었습니다. 후속 제품인 MELSERVO-J2S (Super) 시리즈는 고해상도 17비트 엔코더, 업데이트된 커넥터 및 개선된 앰프 성능을 갖춘 HC-SFS/HC-RFS/HC-UFS 제품군을 도입했습니다. Mitsubishi는 결국 J2S, J3 및 J4 시리즈가 이를 대체함에 따라 J2 모터 라인을 단종했습니다.

그 결과 MR-J2 앰프를 사용하는 수천 대의 기계가 전 세계적으로 계속 사용되고 있습니다. 수십 년의 설계 수명을 가진 CNC 머시닝 센터, 이송 라인 및 특수 목적 기계입니다. 원래 HC-SF202B 모터가 마모되거나 고장 나면 옵션은 다음과 같습니다. 정품 신품 재고 HC-SF202B로 교체 (완전한 전기적 호환성 유지), 현재 세대 J4 시스템으로 앰프 및 모터 마이그레이션 수행 (상당한 비용 및 재시운전 작업), 또는 수리/재생 부품 사용. 생산 시설을 관리하는 대부분의 유지 보수 팀에게 정품 신품 재고 HC-SF202B는 가장 실용적이고 비용 효율적인 솔루션입니다.

변형 참조: HC-SF 시리즈 2kW 모델

네 가지 변형 모두 동일한 2kW / 9.55 Nm / 2,000 rpm 전기 성능을 제공합니다. 접미사 "B"는 전자 브레이크를 나타내고, "K"는 키웨이 샤프트를 나타냅니다. HC-SF202B (직선 샤프트, 브레이크, 키웨이 없음)는 마찰 커플링 구동 열차에 대한 구성이며, 키가 있는 커플링이 샤프트 런아웃을 주기적인 방사형 하중으로 전달하는 볼 스크류 축에 권장되는 접근 방식입니다.

보관, 취급 및 시운전 참고 사항

보관. 신품 재고 단위는 실내에 보관해야 하며, 결로, 직사광선 및 부식성 분위기를 피해야 합니다. 장기 보관 중에는 3~6개월마다 모터 샤프트를 수동으로 여러 바퀴 회전시켜 베어링 그리스를 재분배해야 합니다. 2년 이상 보관된 장치는 설치 전에 절연 저항 및 엔코더 작동을 확인해야 합니다.

설치 전 브레이크 코일 점검. 모터를 기계에 장착하기 전에 브레이크 코일 단자에 24V DC를 공급하고 샤프트가 자유롭게 회전하는지 확인하십시오. 전원을 제거하고 샤프트가 수동 회전에 저항하는지 확인하십시오. 두 기능 모두 멀티미터와 24V 공급 장치로 1분 이내에 확인할 수 있으며, 보관 중에 브레이크 메커니즘이 손상되거나 고착되지 않았는지 확인합니다.

Cannon 커넥터 관리. HC-SF 시리즈는 전원 및 엔코더 케이블 모두에 원형 Cannon 타입 커넥터를 사용합니다. 이 커넥터는 베이요닛 링이 완전히 장착되고 잠겨야 합니다. 부분적으로 장착된 커넥터는 연속성 검사를 통과하지만 진동 시 접촉이 끊어질 수 있습니다. 이는 간헐적인 엔코더 오류 경보의 일반적인 원인입니다. 케이블을 장착하기 전에 커넥터 잠금 링 상태를 점검하십시오.

교체 후. 절대 엔코더는 MR-J2 앰프의 배터리로 백업되는 위치 데이터를 유지합니다. 모터 교체 후 처음 전원을 켤 때 컨트롤러는 절대 위치 손실 또는 절대 엔코더 오류 경보를 발생시킵니다. 이는 예상된 상황입니다. 새 모터의 엔코더에는 저장된 참조 위치가 없습니다. 이전 모터에서 설정되고 저장되었던 참조가 해당 모터가 제거될 때 손실되었습니다. 기계의 참조 복귀 절차를 OEM의 유지 보수 설명서에 정의된 대로 따라 절대 위치 참조를 다시 설정한 다음 경보를 해제하십시오.

자주 묻는 질문

Q1: HC-SF202B와 HC-SFS202B의 차이점은 무엇이며, 하나를 다른 것의 대체품으로 사용할 수 있습니까?

이들은 Mitsubishi MELSERVO 세대가 다른 두 개의 독립적인 서보 모터이며 상호 교환할 수 없습니다. HC-SF202B는 원래 MELSERVO-J2 시리즈에 속하며, 14비트 (16,384 ppr) 절대 엔코더를 사용하고 Cannon 타입 원형 커넥터를 통해 MR-J2-A/B/C 앰프에 연결됩니다. HC-SFS202B는 최신 MELSERVO-J2S (Super) 시리즈에 속하며, 17비트 (131,072 ppr) 절대 엔코더를 사용하고 Cannon 커넥터도 사용하지만 엔코더 통신 프로토콜이 다릅니다. HC-SFS202B를 MR-J2 앰프에 연결하거나 HC-SF202B를 MR-J2S 앰프에 연결하면 앰프와 모터 엔코더 프로토콜이 일치하지 않아 초기화 시 엔코더 오류가 발생합니다. 올바른 접근 방식은 항상 동일한 것을 동일한 것으로 교체하는 것입니다. 즉, 기존 J2 시스템의 경우 HC-SF202B를 HC-SF202B로 교체하는 것입니다. J2S 또는 J4 플랫폼으로의 마이그레이션은 모터와 앰프 모두 변경해야 합니다.

Q2: 어떤 MR-J2 앰프 모델이 HC-SF202B와 호환되며, 인터페이스 유형(A, B 또는 C) 중 어느 것을 사용하든 상관없습니까?

HC-SF202B는 세 가지 200W MR-J2 앰프 인터페이스 변형 (MR-J2-200A (범용 아날로그/펄스), MR-J2-200B (SSCNET 버스), MR-J2-200C (내장형 위치 결정 컨트롤러)) 모두와 호환됩니다. 모터 자체는 세 가지 페어링 모두에서 전기적으로 동일합니다. 어떤 앰프에 연결되는지에 따라 변경되지 않습니다. 앰프 변형의 선택은 전적으로 기계의 제어 아키텍처에 따라 달라집니다. A 변형은 CNC 또는 PLC의 펄스 열 또는 아날로그 명령으로 구동됩니다. B 변형은 Mitsubishi 모션 컨트롤러의 SSCNET 고속 버스를 통해 구동됩니다. C 변형은 모션 컨트롤러 없이 독립적으로 저장된 위치 결정 시퀀스를 실행할 수 있는 내부 포인트 테이블을 포함합니다. 기존 기계에서 고장난 HC-SF202B를 교체할 때 앰프 유형은 이미 기계 설계에 의해 결정됩니다. 설치된 앰프 변형과 교체 모터를 일치시키기만 하면 됩니다.

Q3: HC-SF202B의 전자 브레이크는 어떻게 배선해야 하며, 어떤 회로 보호가 필요합니까?

전자 브레이크는 엔코더 또는 제어 전원과 독립적인 별도의 24V DC 공급이 필요합니다. 브레이크는 코일에 24V DC가 공급될 때 해제되고, 해당 공급이 제거될 때 작동(클램핑)합니다. 실제로는 브레이크 공급은 서보 앰프 또는 안전 회로의 릴레이 출력으로 전환되며, 앰프가 서보 오프 명령을 발행하거나, E-stop이 트리거되거나, 경보 조건이 발생할 때마다 브레이크 공급을 차단하도록 배선됩니다. 브레이크 코일 단자 양단에 서지 흡수기 또는 프리휠링 다이오드를 연결하여 코일 공급이 중단될 때 전압 스파이크를 억제해야 합니다. 그렇지 않으면 코일의 유도 스파이크가 시간이 지남에 따라 스위칭 릴레이 또는 트랜지스터를 손상시킬 수 있습니다. Mitsubishi의 MR-J2 시리즈 배선도는 올바른 배치를 보여줍니다. 억제 부품은 릴레이 접촉기가 아닌 모터 커넥터에 가능한 한 가깝게 코일 양단에 직접 연결됩니다. 또한 브레이크 회로 배선은 엔코더 신호선에 유도 간섭이 발생할 가능성을 피하기 위해 엔코더 케이블과 물리적으로 분리해야 합니다.

Q4: HC-SF202B를 교체품으로 설치한 후 서보 앰프에 절대 위치 오류 경보가 표시됩니다. 이것이 예상된 상황이며, 어떻게 해결합니까?

예, 모터 교체 후 절대 위치 손실 경보는 완전히 예상된 상황이며 교체 모터 또는 앰프의 결함을 나타내지 않습니다. 새 모터의 절대 엔코더에는 저장된 홈 위치 참조가 없습니다. 참조는 이전 모터에서 설정되고 저장되었으며 해당 모터가 제거될 때 손실되었습니다. 경보를 해제하고 정상 작동을 복원하려면 축을 다시 홈으로 이동해야 합니다. 기계를 수동 또는 조그 모드로 전환하고, 기계의 수동 복귀 절차를 사용하여 축을 안전하게 기계의 참조 또는 홈 위치로 이동합니다. 홈 위치에서 CNC 또는 컨트롤러 인터페이스를 통해 홈 위치 설정 명령을 실행하여 엔코더의 현재 카운트를 기계 제로 참조로 기록합니다. 참조가 저장되면 경보가 해제되고, 반복할 필요 없이 향후 모든 전원 주기 동안 절대 위치가 유지됩니다. 홈 위치 설정 명령에 대한 특정 인터페이스는 기계 제작자마다 다릅니다. 해당 기계의 정확한 절차는 OEM 유지 보수 설명서를 참조하십시오.

Q5: HC-SF202B는 단종된 것으로 표시되어 있습니다. 구매자는 신품 재고 단위가 정품 Mitsubishi 제품이며 위조품이 아님을 어떻게 확인할 수 있습니까?

단종 상태는 Mitsubishi Electric이 신규 생산을 중단했음을 의미합니다. 정품 신품 재고가 더 이상 존재하지 않는다는 의미는 아닙니다. 정품 확인은 몇 가지 간단한 검사를 포함합니다. 첫째, 모터의 명판을 검사합니다. 정품 Mitsubishi HC-SF 시리즈 단위는 일본에서 제조되며 정격 입력 (3상 AC, 전압, 전류), 정격 출력, 정격 속도, IP 등급, 절연 등급, 일련 번호 및 Mitsubishi Electric Japan 마크를 표시하는 명판을 가지고 있습니다. 둘째, 명판의 모델 번호가 주문한 부품 번호와 일치하는지 확인합니다. HC-SF202B이지 HC-SFS202B 또는 HC-SF202BK가 아닙니다. 셋째, 정품 단위의 Cannon 커넥터 하우징 및 케이블 클램프는 Mitsubishi 사양에 맞게 성형됩니다. 제대로 맞지 않거나 일치하지 않는 커넥터 본체는 재생 또는 잘못 표시된 단위를 나타낼 수 있습니다. 넷째, 단위의 출처에 대한 문서를 요청합니다. 평판 좋은 산업용 잉여 공급업체는 재고를 출처까지 추적할 수 있습니다. 마지막으로, 확인이 필수적인 중요 응용 분야의 경우 기본 설치 전 테스트에는 절연 저항 검사 (모터 위상 대 접지), 브레이크 코일의 연속성, 모터가 기계에 장착되기 전에 호환 앰프와의 엔코더 전원 켜기 통신 확인이 포함됩니다.
