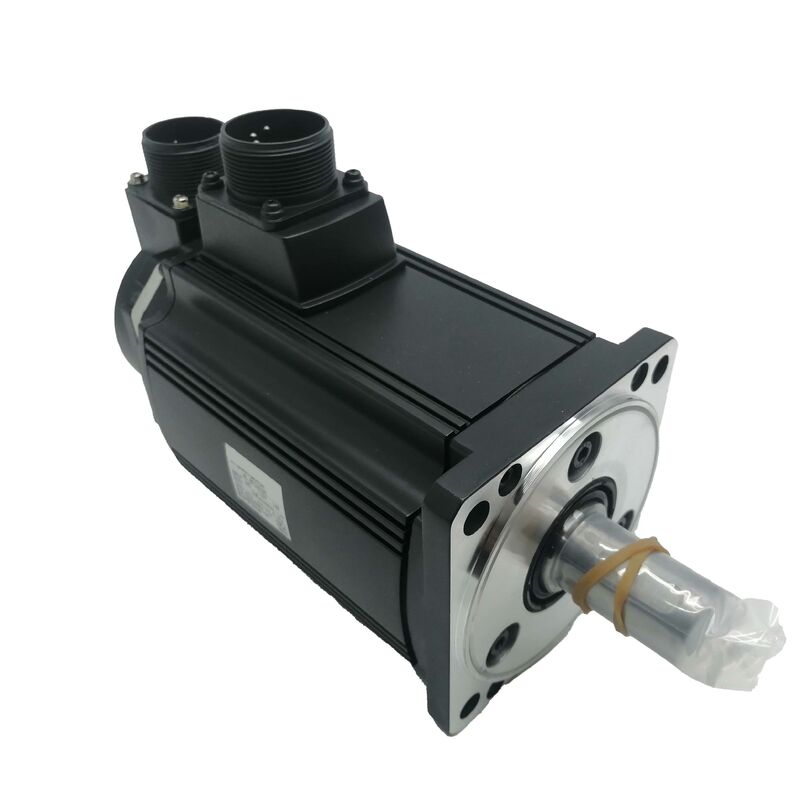

새 Mitsubishi HC-RFS203 AC 서보 모터 — 2kW 초저관성, 3000rpm, 17비트 엔코더 | 무료 특급 배송

브랜드: Mitsubishi Electric

시리즈: MELSERVO-J2-Super HC-RFS

부품 번호: HC-RFS203 / HCRFS203

상태: 새 제품 | 무료 특급 배송 | 재고 있음

HC-RFS 시리즈의 특징

모든 2kW 서보 모터가 동일한 용도로 제작되는 것은 아닙니다. Mitsubishi HC-RFS203은 가속 및 감속 주기가 고주파로 발생하는 애플리케이션, 즉 모터가 분당 수십 또는 수백 번씩 시동, 정지, 역회전 및 재배치되는 경우를 위해 특별히 개발되었습니다. 이 사용 프로파일은 기존 스핀들 또는 컨베이어 드라이브 애플리케이션보다 모터에 훨씬 더 많은 요구 사항을 부과합니다.

HC-RFS 시리즈의 결정적인 엔지니어링 선택은 초저 로터 관성입니다. 저관성 로터는 주어진 토크 입력에 대해 더 빠르게 가속 및 감속되므로 위치 결정 시간이 단축되고 사이클 속도가 높아지며 이동 사이클당 소모되는 에너지가 줄어듭니다. 단점은 저관성 로터가 샤프트의 높은 반사 부하 관성에 덜 허용된다는 것입니다. 그러나 이 모터가 설계된 애플리케이션에서는 이러한 절충이 올바른 선택입니다. 고주파 이송 기계, 픽앤플레이스 메커니즘, 인덱싱 장비 및 고속 응답 위치 결정 축에서 HC-RFS203이 최고의 성능을 발휘합니다.

기술 사양

Mitsubishi Electric MELSERVO-J2-Super 시리즈 문서 및 검증된 전문 공급업체 기록에서 교차 참조된 기술 데이터.

17비트 엔코더 — 저속에서도 정밀도를 유지합니다.

HC-RFS203의 가장 중요한 작동 기능 중 하나는 17비트 직렬 절대 엔코더로, 모터 샤프트 회전당 131,072개의 개별 위치 카운트를 제공합니다.

이를 비교하자면 이 해상도에서 각 엔코더 카운트는 약 0.00275도의 샤프트 회전을 나타냅니다. 1:1 커플링 비율의 10mm 피치 볼스크류로 구동되는 일반적인 선형 축에서 이는 약 0.076마이크로미터/카운트의 이론적 위치 피드백 세분화로 변환됩니다. 이는 현실적인 기계 시스템에서 제한 요소가 되지 않는 수준의 해상도입니다.

실질적인 중요성은 저속에서 가장 크게 느껴집니다. 저해상도 엔코더를 사용하는 서보 시스템은 위치 카운트가 컨트롤러에 드물고 불규칙하게 도착하기 때문에 느린 공급 속도에서 불규칙한 속도 피드백을 생성합니다. 속도 제어 루프는 제한된 데이터를 사용하여 작동하며 결과적으로 가시적인 속도 리플이 발생합니다. 이는 저속 공급 속도에서 표면 마감, 공정 일관성 및 위치 반복성에 영향을 미치는 문제입니다. 17비트 엔코더의 높은 카운트 밀도는 매우 느린 샤프트 속도에서도 속도 제어 루프에 풍부하고 규칙적인 위치 데이터를 제공하여 정밀 애플리케이션에 필요한 부드러운 정속 동작을 가능하게 합니다.

또한 엔코더는 절대 유형이므로 전원 사이클링 시에도 위치 참조를 유지하므로 각 전원 켜기 이벤트 후 홈 복귀 시퀀스가 필요하지 않습니다.

초저관성 — 사양 및 그 의미 이해

HC-RFS라는 명칭은 Mitsubishi MELSERVO-J2-Super 모터 제품군 내에서 초저 로터 관성을 나타냅니다. 이 의미를 실제로 이해하고 어디에 중요한지를 파악하는 것은 시스템 설계에서 이 모터를 최대한 활용하는 데 필수적입니다.

저관성이 달성하는 것. 로터 관성은 모터의 회전 질량이 속도 변화에 저항하는 정도입니다. 관성이 낮은 로터는 주어진 속도로 가속 및 감속하는 데 더 적은 토크가 필요합니다. 모터를 구동하는 서보 앰프의 경우 이는 속도 및 위치 명령에 대한 응답 속도가 빨라지는 것으로 직접적으로 이어집니다. 모터는 명령 프로파일을 더 가깝게 따를 수 있어 팔로잉 오류가 줄어들고 목표 위치에 도달하고 안정화하는 데 필요한 시간이 단축됩니다.

적용되는 곳. 가장 혜택을 받는 애플리케이션은 짧고 반복적인 이동 사이클을 갖는 애플리케이션입니다. 초당 여러 위치를 실행하는 인덱싱 테이블, 빠른 픽앤플레이스 사이클을 갖는 포장 기계, 고속 라인에서 정밀한 등록이 필요한 인쇄 장비, 처리량은 사이클당 이동 시간을 최소화하는 데 달려 있는 반도체 취급 장비입니다.

부하에 필요한 것. 초저관성 모터는 모터 샤프트의 반사 부하 관성이 모터 자체 로터 관성의 합리적인 배수 내로 유지될 때 가장 효과적입니다. Mitsubishi의 MELSERVO-J2-Super 설명서에는 각 모터 모델에 대한 부하 대 모터 관성 비율 지침이 제공됩니다. 높은 부하 관성이 불가피한 경우, 기어박스를 사용하여 모터 샤프트의 반사 관성을 줄일 수 있습니다. 이는 HC-RFS 시리즈 모터를 더 무거운 부하 메커니즘에 연결할 때 일반적인 접근 방식입니다.

J2-Super 제품군 맥락에서의 HC-RFS

MELSERVO-J2-Super 시리즈는 서로 다른 관성 특성을 가진 여러 개의 뚜렷한 모터 하위 제품군을 확립했으며, 각 제품군은 다른 등급의 애플리케이션에 최적화되었습니다.

HC-KFS / HC-MFS — 50W ~ 750W 범위의 소용량 저관성 모터로, 경하중 축 및 소형 기계에 사용됩니다.

HC-SFS — 더 높은 반사 부하가 일반적이고 부하 시 부드러운 정속 성능이 우선시되는 애플리케이션을 포괄하는 표준 관성 중용량 범위

HC-RFS — 고주파 작동 및 까다로운 가속 프로파일을 위한 초저관성 중용량 범위 (HC-RFS153, HC-RFS203, HC-RFS353, HC-RFS503 포함)

HC-LFS / HC-UFS — 대형 축 드라이브 및 특수 애플리케이션을 위한 고용량 모델

HC-RFS203은 초저관성 그룹 내에서 2kW 수준에 있으며 MR-J2S-200A/B 앰프와 쌍을 이룹니다. 동일 시리즈의 형제 모델인 HC-RFS153 (1.5kW) 및 HC-RFS353 (3.5kW)은 다른 출력 등급에서 동일한 초저관성 특성이 필요한 인접 전력 수준을 다룹니다.

호환성 및 앰프 페어링

HC-RFS203은 Mitsubishi MELSERVO-J2-Super 시리즈 앰프와 함께 사용하도록 설계되었습니다. 200V 클래스 작동에 대한 표준 페어링은MR-J2S-200A (위치, 속도 및 토크 제어, 펄스 열/아날로그 인터페이스) 또는MR-J2S-200B (SSCNET 호환)입니다. 동일한 200A 플랫폼의 CP 및 CL 변형은 동일한 모터 호환성 목록 내에서 CC-Link 및 기타 통신 인터페이스를 지원합니다.

마이그레이션에 대한 중요 참고 사항: Mitsubishi는 노후화된 MELSERVO-J2-Super 설치를 최신 세대 MELSERVO-J4 하드웨어로 전환하는 고객을 위해 HC-RFS 시리즈 모터를 후속 HG-SR 시리즈 동등품으로 매핑하는 공식 J2S 갱신 프로그램을 발표했습니다. HC-RFS 시리즈 및 호환되는 MR-J2S 앰프는 단종된 OEM 제품입니다. 이 플랫폼에서 계속 실행되는 기계는 일반적으로 새로운 OEM 조달보다는 전문 잉여 공급을 통해 유지 관리됩니다. 모터와 앰프 조합은 테스트된 잉여 장치로 공급될 때 사양에 따라 완전히 작동하며, 원래 부품 번호로 교체하는 것은 설치된 기반에 대한 가장 간단한 유지 관리 경로로 남아 있습니다.

상태 및 가용성

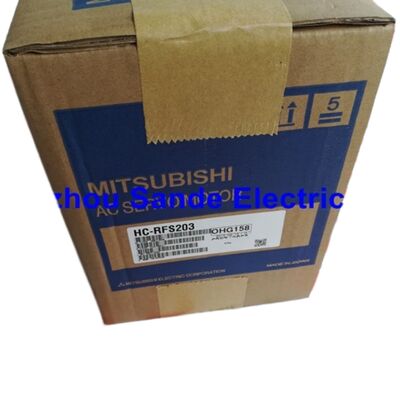

이 목록은새 제품HC-RFS203 장치를 다룹니다. 신품 재고(NOS) Mitsubishi 서보 모터는 제품의 활성 생산 기간 동안 확보된 재고를 보유하고 있는 전문 산업 자동화 유통업체를 통해 구매할 수 있습니다. 새 제품은 기계에 설치된 적이 없으며 원래 공장 포장, 보호 샤프트 커버 및 커넥터 블랭크를 유지합니다.

새 제품이 필수적인 애플리케이션의 경우 — 보증 요구 사항, 중요 신규 구축 설치 또는 예비용으로 모터를 보관할 상황 — 새 재고가 적합한 선택입니다. 비용이 주요 고려 사항이고 모터가 직접 설치될 경우, 완전히 테스트된 잉여 장치는 더 낮은 비용으로 유사한 기능적 성능을 제공합니다.

무료 특급 배송이 목록에 포함됩니다. 국제 목적지의 경우 리드 타임 및 운송업체 옵션이 다릅니다. 해당 지역의 배송 준비를 확인하려면 주문 전에 문의하십시오.

자주 묻는 질문

Q1: HC-RFS203은 "초저관성"으로 설명됩니다. 이 모터에 허용되는 부하 대 모터 관성 비율은 얼마입니까?

Mitsubishi의 MELSERVO-J2-Super 설명서에는 HC-RFS 시리즈에 대해 모터 자체 로터 관성의 최대 30배의 권장 부하 대 모터 관성 비율이 명시되어 있습니다. 이 지침 내에서 작동하면 서보 앰프의 자동 튜닝 및 게인 조정 기능이 전체 속도 및 가속 범위에서 안정적인 폐쇄 루프 성능을 유지할 수 있습니다. 부하 관성 비율이 30배를 초과하는 경우 Mitsubishi는 특정 게인 설정, 기계적 수정 또는 다른 모터 선택으로 애플리케이션을 수용할 수 있는지 평가하기 위해 기술 지원에 문의할 것을 권장합니다. 실제로 모터 샤프트에 높은 반사 부하 관성이 있는 애플리케이션(예: 직접 연결된 무거운 회전 테이블)이 있는 경우, 모터와 부하 사이의 감속 기어박스는 단순히 높은 관성 비율을 수용하는 것보다 더 효과적인 솔루션입니다.

Q2: HC-RFS203은 절대 엔코더와 함께 제공되며, 이는 앰프에 배터리가 필요 없다는 것을 의미합니까?

HC-RFS203은 표준으로 17비트 직렬 절대 엔코더가 장착되어 있습니다. 절대 엔코더는 엔코더 자체 내에서 단일 회전 위치 정보를 유지합니다. 그러나 다중 회전 절대 위치 유지 — 즉, 각 축당 한 번 이상 회전하는 기계에서 전원 차단 이벤트 동안 축 위치를 알 수 있도록 하는 것 — 을 위해서는 MR-J2S 시리즈 앰프에 앰프의 배터리 커넥터에 연결된 외부 배터리(MR-BAT)가 필요합니다. 엔코더의 절대 속성은 단일 회전 위치 해상도를 처리하고, 앰프 배터리는 전원 차단 간격 동안 다중 회전 수를 처리합니다. MR-BAT 배터리가 설치되지 않았거나 전원이 제거될 때 방전되면 절대 다중 회전 위치 데이터가 손실되고 다음 전원 켜기 시 참조 복귀가 필요합니다. 배터리는 절대형 모터를 사용하는 모든 MELSERVO-J2-Super 설치에서 표준 유지 관리 항목입니다.

Q3: HC-RFS203과 HC-SFS203의 차이점은 무엇이며, 상호 교환하여 사용할 수 있습니까?

두 모터 모두 동일한 2kW 정격 출력 및 3,000rpm 정격 속도를 공유하며, 둘 다 MR-J2S-200A 앰프와 호환됩니다. 주요 차이점은 로터 관성과 그 결과로 나타나는 성능 특성입니다. HC-SFS203은 중간 부하 관성 및 부하 시 부드러운 정속 성능 요구 사항이 있는 애플리케이션에 적합한 표준 관성 모터입니다. HC-RFS203은 고주파 가속 및 감속 주기를 위해 특별히 설계된 초저관성 변형입니다. 두 모터는 동일한 앰프와 전기적으로 호환되지만 기계적으로 플랜지 치수와 샤프트 구성이 다릅니다. 즉, 장착 치수를 기계의 모터 장착 인터페이스와 확인하지 않으면 물리적으로 직접 교체할 수 없습니다. 하나를 다른 것으로 교체하는 경우 주문 전에 프레임 치수, 샤프트 직경 및 엔코더 케이블 호환성을 확인하거나 Mitsubishi J2S 갱신 설명서에서 검증된 교체 페어링을 참조하십시오.

Q4: MR-J2S-200A 앰프도 사용할 수 없고 전체 서보 축을 교체해야 하는 경우 마이그레이션 경로는 어떻게 됩니까?

Mitsubishi Electric은 HC-RFS 시리즈 모터 및 MR-J2S 앰프에서 최신 세대 동등품으로의 완전한 교체 경로를 다루는 MELSERVO-J2S/J2M Renewal Guide라는 공식 마이그레이션 가이드를 발표했습니다. 주요 업그레이드 경로는 MR-J2S-200A 앰프를 MR-J4-200A로 가져가고 HC-RFS203 모터를 HG-SR 시리즈 동등품으로 매핑합니다. 이 교체에는 기존 기계 배선 하니스를 새 앰프의 커넥터 핀아웃에 맞추는 Mitsubishi 갱신 키트를 사용하는 것이 포함되어 기계 전체를 다시 배선할 필요가 없습니다. 이 가이드는 정확한 갱신 키트 부품 번호, 모터 교체 페어링 및 원래 부품과 교체 부품 간의 토크 특성 및 관성 비율의 차이에 대한 중요 참고 사항을 지정합니다. 모터와 앰프를 동시에 교체해야 하는 모든 기계의 경우, Mitsubishi에서 지정한 키트 구성을 따르는 것보다 애드혹 부품 대체보다 갱신 설명서를 사용하는 것이 강력히 권장됩니다.

Q5: 이 모터는 새 제품으로 나열되어 있습니다. 예비용으로 구매하여 즉시 설치하지 않는 경우 어떻게 보관해야 합니까?

Mitsubishi Electric의 서보 모터 보관 권장 사항은 예비용으로 보관되는 모든 새 제품에 대해 따라야 합니다. 모터는 실내의 깨끗하고 건조한 환경에서 보관해야 하며, 주변 온도는 -15°C ~ +70°C, 습도는 90% 미만(결로 없음)으로 유지해야 합니다. 직사광선, 진동 및 부식성 분위기는 피해야 합니다. 샤프트는 습기에 노출되지 않도록 해야 합니다. 설치할 때까지 보호 샤프트 커버를 그대로 두십시오. 1년 이상 보관하는 경우 베어링 그리스를 재분배하고 베어링의 정적 함몰을 방지하기 위해 주기적으로 샤프트를 회전시키는 것이 좋습니다. 엔코더 어셈블리는 정밀 광학 장치이므로 전도성 먼지, 금속 칩 또는 공격적인 화학 증기가 있는 환경에 모터를 보관해서는 안 됩니다. 모터를 장기간 보관 후 설치할 때는 앰프에 연결하기 전에 엔코더 케이블 커넥터 및 전원 커넥터에 부식이나 오염의 흔적이 있는지 검사하십시오.
