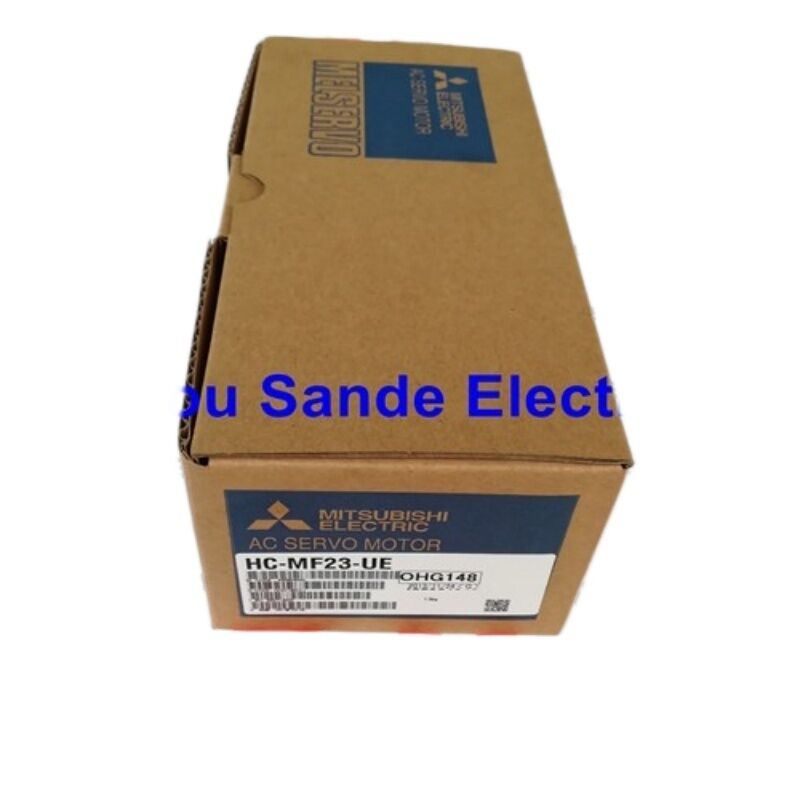

미쓰비시 HC-MF23-UE AC 서보 모터 — 200W, 초저관성, EN/UL 표준, MR-J2 시리즈

브랜드: 미쓰비시 일렉트릭

시리즈: MELSERVO HC-MF

플랫폼: MR-J2

부품 번호: HC-MF23-UE / HCMF23UE

정품 포장 새 제품 | 무료 특급 배송 | 재고 있음

작은 모터, 뛰어난 모션 제어 성능

HC-MF23-UE는 출력 기준으로 눈에 띄지 않습니다. 200W로 어떤 기준으로 보아도 컴팩트하고 저용량 서보 모터입니다. 이것이 바로 핵심입니다. 정밀 자동화에서 작은 부하를 한 번의 교대 근무에서 수천 번 빠르고 정확하며 반복적으로 위치시키는 능력은 원시적인 힘의 결과가 아닙니다. 이는 모터가 명령된 위치 변경에 얼마나 빨리 응답할 수 있는지, 컨트롤러가 계산한 속도 프로파일을 얼마나 충실하게 추적하는지, 그리고 사이클이 다시 시작될 때 명령된 경로에서 얼마나 적게 벗어나는지에 대한 기능입니다.

HC-MF23-UE는 이러한 우선순위를 중심으로 제작되었습니다. 미쓰비시 일렉트릭의 HC-MF 제품군에 속하며, MR-J2 서보 플랫폼 내에서 초저관성, 소용량 애플리케이션을 위해 특별히 개발된 서보 모터 시리즈입니다. 이 모터에는 전자 브레이크가 없으며 표준 직선 샤프트를 사용하므로, 전원 차단 시 축 고정이 필요하지 않은 수평 축 위치 지정, 경량 픽앤플레이스 헤드 및 고주파 인덱싱 메커니즘의 기본 구성입니다.

-UE 접미사는 EN(유럽) 및 UL/C-UL(북미) 국제 표준 모두에 대한 준수를 나타내며, 이 모터를 기계 제조업체가 북미 및 유럽 시장으로 장비를 배송할 때 서보 모터 자체에 대한 별도의 규정 준수 수정 없이 사용할 수 있도록 합니다.

기술 사양

사양은 미쓰비시 일렉트릭 MELSERVO HC-MF 시리즈 문서, MR-J2-CT 서보 앰프 사용 설명서에서 발췌했으며, 미쓰비시 일렉트릭 팩토리 자동화 아메리카의 제품 목록을 통해 확인되었습니다.

200W 프레임의 초저관성

HC-MF23-UE를 포함한 HC-MF 시리즈의 특징은 출력 전력과 로터 관성 간의 관계입니다. 미쓰비시 일렉트릭은 열 용량보다는 동적 응답에 최적화된 로터를 중심으로 이 제품군을 설계했습니다. 그 결과, 과도한 드라이브 하드웨어 없이도 작은 부하를 매우 빠르게 가감속할 수 있는 모터가 탄생했습니다.

200W에서 로터 관성이 중요한 이유는 무엇일까요? 60mm 플랜지에서 200W 서보 모터를 사용하는 애플리케이션은 거의 느리고 정상 상태의 작업을 하지 않기 때문입니다. 이들은 빠르고 반복적인 위치 지정을 수행합니다. 그리퍼 손가락이 열리고 닫히거나, 작은 회전 스테이지가 스테이션 간에 인덱싱되거나, 렌즈 위치 지정 메커니즘이 초당 수십 번씩 밀리미터 이하의 보정을 수행합니다. 이러한 사용 사례에서 모터가 명령된 위치에 빠르게 정착하는 능력은 정격 와트 수보다 기계 처리량을 훨씬 더 결정합니다.

초저관성 모터는 모든 방향 반전에 극복해야 하는 회전 질량을 최소화하여 이를 달성합니다. 사용 가능한 모든 와트의 토크는 모터 자체의 변화에 대한 기계적 저항을 극복하는 데 소비되는 것이 아니라, 부하의 운동 상태를 변경하는 데 사용됩니다.

-UE 접미사: 국제 규정 준수가 실제로 의미하는 것

이 부품 번호에 붙은 접미사는 특정 시장으로 향하는 장비에 모터를 합법적으로 설치할 수 있는지 여부를 결정하는 중요한 세부 사항입니다.

미쓰비시의 -UE 지정은 모터가 두 가지 표준 프레임워크를 동시에 준수하도록 제조 및 테스트되었음을 의미합니다.

EN 표준 — IEC/EN 60034 시리즈를 포함한 전기 회전 기계에 대한 유럽 규격 요구 사항. 유럽 경제 지역 내에서 CE 마크가 부착된 장비는 규정을 준수하는 구성 요소를 포함해야 하며, 서보 모터는 이 요구 사항의 범위 내에 있습니다. EN 규격 준수 모터는 유럽 전자기 호환성, 저전압 및 기계류 지침 요구 사항에 대해 테스트되었습니다.

UL/C-UL 표준 — Underwriters Laboratories 및 그 캐나다 동등 기관(CSA). UL 인증은 미국 및 캐나다에 설치되는 장비에 대해 요구되거나 강력히 선호되며, 특히 보험, 건축 법규 또는 고객 조달 정책이 인증된 구성 요소를 의무화하는 상업 및 산업 시설에서 그렇습니다.

글로벌 시장에서 작업하는 기계 제조업체 및 시스템 통합업체의 경우, -UE 버전은 북미 대 유럽 설치에 대해 별도의 모터 변형을 자격화할 필요성을 제거합니다. 동일한 HC-MF23-UE를 두 시장 모두로 배송되는 장비에 설계할 수 있습니다. 표준 HC-MF23(-UE 없음)은 이러한 인증을 받지 않았습니다. 이는 외관상의 차이가 아닙니다.

호환 서보 앰프 — MR-J2 시리즈

HC-MF23-UE는 MR-J2-20 앰프 제품군과 쌍을 이룹니다. 앰프 모델은 서보 축의 제어 인터페이스 및 통신 아키텍처를 결정합니다.

기존 기계에서는 앰프가 이미 설치 및 구성되어 있습니다. 모터 교체 작업은 명판의 부품 번호를 교체 모터와 일치시키는 것입니다. 동일한 HC-MF23-UE로 모터를 교체할 때 앰프를 변경할 필요는 없습니다. 기존 앰프를 교체하거나 기계를 재설계하는 경우, 기계의 제어 버스 아키텍처와 일치하는 인터페이스 변형을 선택하십시오.

HC-MF23 변형 일람

HC-MF23 기본 모터는 다양한 샤프트 및 브레이크 요구 사항을 충족하기 위해 여러 구성으로 생산되었습니다. 모두 동일한 200W, 0.64 N·m, 3,000 r/min 핵심 사양을 갖습니다.

이 목록은 HC-MF23-UE — 직선 샤프트, 브레이크 없음, EN/UL/C-UL 규격 준수입니다. 애플리케이션에 맞는 올바른 변형은 전자식 홀딩 브레이크가 필요한지 여부와 대상 시장에 대한 국제 표준 준수가 필요한지에 따라 달라집니다.

애플리케이션 프로필

HC-MF23-UE는 특정 유형의 기계에 맞게 제작되었습니다. 중장비 가공이 아닙니다. 수 킬로와트 이상의 드라이브 축이 아닙니다. 60mm 플랜지의 200W 초저관성 서보의 영역은 컴팩트하고 빠르며 정밀한 자동화입니다.

전자 조립 장비 — 부품 픽앤플레이스 메커니즘, PCB 핸들링, 미세 피치 커넥터 삽입. 이러한 애플리케이션의 사이클 속도는 분당 수백 회 이상에 달할 수 있으며, 이동하는 질량이 충분히 가벼워 모터 관성이 정착 시간의 제한 요인이 됩니다.

반도체 및 평판 디스플레이 제조 — 웨이퍼 핸들링, 스테이지 위치 지정 및 운송 메커니즘으로, 오염 제어, 컴팩트한 풋프린트 및 위치 지정 정확도가 동일하게 중요한 제약 조건입니다.

포장 및 라벨링 기계 — 라벨 부착 헤드, 웹 공급 공정의 등록 제어, 소형 충전 또는 캡핑 메커니즘으로, 축이 제품 스트림과 동기화되어야 합니다.

의료 및 실험실 자동화 — 피펫 로봇, 슬라이드 핸들러 및 분석 기기 위치 지정 스테이지. 직렬 엔코더의 절대값 피드백 기능은 여기서 관련이 있으며, 전원 사이클링 중 위치 참조 손실은 공정 무결성에 영향을 미칠 수 있습니다.

다축 조립 고정구 — 각 축이 작은 기계적 페이로드를 운반하고 전체 시스템 성능이 모든 축이 엄격한 사이클 예산 내에서 이동을 완료하는 데 달려 있는 더 큰 시스템의 개별 축입니다.

배송 및 상태

이 장치는 새 제품, 미쓰비시 일렉트릭 정품 공장 밀봉 포장으로 배송됩니다. 무료 특급 배송이 포함됩니다. 해외 주문은 DHL Express, FedEx International Priority 또는 UPS Express를 통해 발송되며, 발송부터 배송까지 전체 추적 정보가 제공됩니다. 재고가 있는 장치는 일일 운송업체 마감 시간 전에 주문된 경우 당일 특급 배송을 위해 준비됩니다.

자주 묻는 질문

Q1: HC-MF23-UE가 단종된 것으로 표시되어 있습니다. 새 제품을 아직 찾을 수 있으며, 새 잉여 제품이 새 OEM 제품과 동일합니까?

미쓰비시 일렉트릭은 MR-J2 서보 플랫폼에서 MR-J2 서보 플랫폼으로의 광범위한 전환의 일환으로 HC-MF 시리즈를 단종했습니다. 이 부품은 더 이상 제조되지 않으며 활성 미쓰비시 공인 채널을 통해 구할 수 없습니다. 그러나 원래 생산 라인의 새 상자 잉여 재고는 산업용 예비 부품 시장을 통해 계속 유통됩니다. 새 잉여 제품(공장 밀봉, 미개봉, 원래 미쓰비시 포장 및 라벨이 그대로 유지됨)은 기능적 및 기계적 측면에서 원래 공인 유통을 통해 공급된 것과 동일합니다. 설치, 전원 공급 또는 서비스가 된 적이 없습니다. HC-MF23-UE를 중심으로 설계된 기계의 경우, 이는 직접적인 유지보수 경로입니다. 대안(수리 또는 재활용된 제품 사용)은 서비스 이력이 불확실하며 일반적으로 설치 후 성능 검증이 필요합니다.

Q2: HC-MF23-UE와 최신 HC-MFS23의 차이점은 무엇입니까? MFS 버전이 MF 버전을 대체할 수 있습니까?

HC-MF 및 HC-MFS 시리즈는 다른 서보 플랫폼의 다른 제품 세대입니다. HC-MF23-UE는 MR-J2 플랫폼에 속하며, HC-MFS23은 MR-J2S(Super) 플랫폼에 속합니다. 두 모터 모두 200W 정격, 동일한 정격 토크 0.64 N·m 및 정격 속도 3,000 r/min이며, 60×60mm 플랜지를 사용합니다. 차이점은 엔코더 인터페이스에 있습니다. HC-MF23은 MR-J2 앰프와 호환되는 직렬 절대값/증분 엔코더를 사용하며, HC-MFS23은 MR-J2S 앰프용으로 설계된 17비트 절대값 엔코더를 사용합니다. 이러한 엔코더 인터페이스는 직접 교체할 수 없습니다. 적응 없이 HC-MFS23을 MR-J2 앰프에 연결하면 제대로 작동하지 않습니다. 기계가 MR-J2 앰프를 사용하는 경우, 교체 모터는 HC-MFS23이 아닌 HC-MF23-UE여야 합니다.

Q3: 이 모델에는 전자 브레이크가 포함되어 있지 않습니다. 수직 축 애플리케이션에 적합합니까?

HC-MF23-UE는 브레이크 없는 변형으로, 앰프가 활성화된 동안 축 위치는 능동 서보 제어를 통해서만 유지됩니다. 앰프에 오류가 발생하거나, 전원이 차단되거나, 의도적으로 비활성화되면 중력에 의해 축이 움직이는 것을 방지하는 기계적 제약이 없습니다. 수평 축 또는 전원 손실 시 중력 구동 이동이 허용될 만큼 가벼운 부하를 운반하는 수직 축의 경우, 브레이크 없는 버전은 작동상 적합합니다. 기계, 공구 또는 작업물을 손상시킬 수 있는 제어되지 않은 하향 이동이 발생하는 수직 축 또는 안전 규정상 기계적 제약이 필요한 경우, 올바른 선택은 전자식 브레이크 변형인 HC-MF23B-UE로, 브레이크 공급이 제거될 때 샤프트를 기계적으로 잠급니다.

Q4: HC-MF23-UE의 직렬 절대값/증분 엔코더는 무엇을 제공하며, 기계 시작에 어떤 영향을 미칩니까?

HC-MF23-UE의 직렬 엔코더는 절대값/증분 복합 유형으로, 기존의 A/B 쿼드러처 펄스 신호 대신 직렬 프로토콜을 통해 MR-J2 앰프에 위치 데이터를 통신합니다. 절대값 모드(앰프에서 배터리 백업 절대값 위치가 구성된 경우)에서는 모터가 전원 사이클을 통해 위치 참조를 유지하며, 기계는 참조 복귀를 수행하지 않고 전원 차단 이벤트 후 작업을 재개할 수 있습니다. 증분 모드에서는 각 시작 시 참조 복귀가 필요합니다. 어떤 모드가 활성화되는지는 서보 앰프의 매개변수 구성과 앰프에 절대값 위치 유지를 위한 배터리가 연결되어 있는지 여부에 따라 달라집니다. 이는 모터 자체의 하드웨어 차이가 아니라 기계 시운전 중에 이루어지는 시스템 구성 선택입니다.

Q5: HC-MF23-UE를 MR-J4 시리즈와 같은 최신 미쓰비시 앰프에서 구동할 수 있습니까?

HC-MF23-UE와 MR-J4 시리즈 앰프는 추가 적응 하드웨어 없이는 직접 호환되지 않습니다. MR-J4는 HC-MF23-UE의 직렬 엔코더와 다른 엔코더 통신 프로토콜을 사용하며, 두 장치 간의 직접 케이블 연결은 기능적인 서보 축을 생성하지 않습니다. 미쓰비시 일렉트릭은 MR-J2S에서 MR-J4로의 문서화된 마이그레이션 경로로, 특히 MR-J4-DU_B-RJ020 앰프와 MR-J2S 갱신 케이블을 결합한 갱신 도구 키트를 개발했습니다. 그러나 이 경로는 주로 MR-J2S(MR-J2 아님) 모터를 위해 개발되었다는 점에 유의하십시오. 원래 MR-J2 플랫폼의 HC-MF 시리즈 모터의 경우, 갱신 도구와의 호환성은 앰프 업그레이드를 결정하기 전에 미쓰비시 일렉트릭 기술 지원팀과 확인해야 합니다. 기존 기계에서 직접적인 모터 교체의 경우, 원래 MR-J2-20 앰프에서 구동되는 다른 HC-MF23-UE로 HC-MF23-UE를 교체하는 것이 가장 간단하고 안정적인 접근 방식입니다.
