새 제품 FANUC 센서 A860-2120-V003 NIB 1년 보증 A8602120-003 A860-2120-V003

Fanuc A860-2120-V003 ∙ AiBZ 스핀들 인코더 센서 장착 반지 ∙ Fanuc CNC 시스템에 대한 내장된 AC 스핀들 모터 피드백

부문 번호:A860-2120-V003

시리즈:A860-2120

제조사:FANUC 코퍼레이션

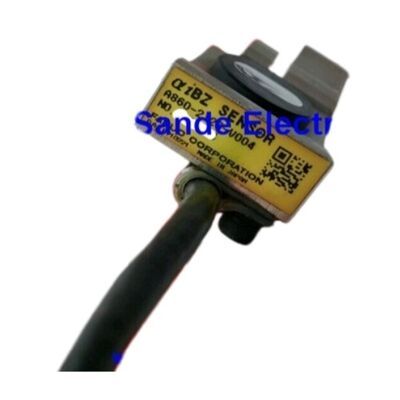

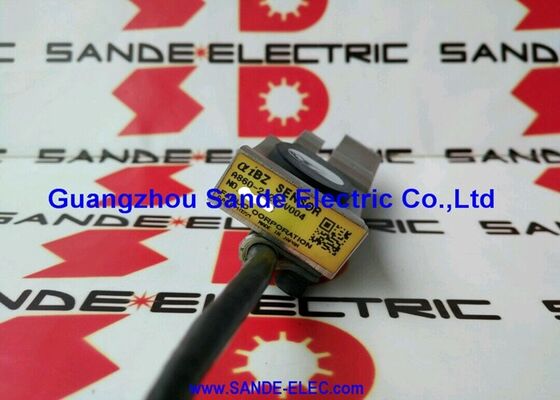

설명:AiBZ 센서 W/마운팅 링

적용:Fanuc 내장형 AC 스핀드 모터

다음을 포함합니다.센서 단위 + 통합 장착 고리

상태:새 / 리모델링

전반적인 설명

의Fanuc A860-2120-V003Fanuc의 내장형 AC 스핀드 모터 시리즈의 AiBZ 인코더 센서입니다. 스핀드 드라이브에 실시간 로터 위치 및 속도 데이터를 제공하는 감지 장치입니다.

이 변종은 장착 반지와 함께 제공됩니다.정밀 기계적 인터페이스로 센서 몸체를 모터의 톤 휠 또는 자기 목표 트랙에 대한 올바른 방사선 위치에 고정합니다., 정확한 인코더 판독에 의존하는 공기 간격과 정렬을 설정합니다.

Fanuc 내장 스핀드 모터에서 모터 로터는 기계 스핀드 샤프트에 직접 장착됩니다. 중간 결합, 벨트, 별도의 모터 축이 없습니다.

스핀드는 모터의 로터에 맞게 움직입니다.그리고 AiBZ 센서는 위치 피드백을 제공하여 이 배열이 단순한 변속 드라이브가 아닌 폐쇄 루프 서보 축으로 작동합니다.방향 조절, C축 구상, 탭 사이클, 스레드 절단 모두이 피드백 루프가 올바르게 작동하도록 요구합니다.고장나 손상된 AiBZ 센서가 이 모든 스핀들 기능을 동시에 오프라인으로 합니다..

A860-2120-V003를 V004 변종과 구별하는 것은 하드웨어의 완전성입니다.장착 고리를 갖는 것은 공급 및 장착 변수를 제거합니다.: 센서와 함께 제공되는 반지는 센서 몸체의 기계적 허용량에 맞게 조정되며, 조립된 단위가 반짝이거나 즉흥적인 간격 장비를 사용하지 않고 공기 간격 사양을 충족시키는 것을 보장합니다.

주요 사양

Fanuc 스핀들 모터에서 AiBZ 인코더 기술

AiBZ 지명은 αi 시리즈 내장 스핀드 모터에서 사용되는 절대적 능력 인크리멘탈 인코더 센서를위한 Fanuc의 명칭 협약입니다. "Ai" 부분은 모터 시리즈를 식별합니다."BZ"는 인크리멘탈 펄스 출력 채널 (A) 을 가리키는 인코더 인터페이스 유형 B를 식별합니다., B 단계 제곱) 그리고 Z는 절대적인 기준 위치를 설정하는 회전당 한 번의 제로 펄스입니다.

각 전원 활성화 시 스핀드 제어 장치는 Z 펄스를 검색하여 인코더를 초기화합니다.드라이브는 한 회전 내의 절대 샤프트 위치를 알고, 그리고 A/B 계층 계산은 그 시점부터 추적을 유지합니다.이 초기화 순서는 기계가 작동 할 준비가되기 전에 성공적으로 완료되어야하는 "스핀드 방향화" 기능입니다..

센서는 모터 샤프트 또는 거기에 장착된 톤 휠에 물리적인 패턴을 감지합니다.

센서 표면과 목표 궤도 사이의 공기 간격은 신호 진폭과 작동 주기를 결정합니다.회전 대상과 기계적인 접촉이 가능합니다.그 간격이 너무 커지면 신호 진폭은 수신기 문턱 아래로 떨어지고 드라이브는 위치를 잃습니다.A860-2120-V003의 장착 고리는 설치의 일부로 정확하게이 틈을 설정.

CNC 스핀드 제어 의 역할

스핀드 드라이브는 AiBZ 인코더 피드백을 CNC 프로그램에서 명령하는 작동 모드에 따라 여러 가지 다른 방식으로 사용합니다.속도 제어 모드에서 직선 절단 기본이 통과 엔코더는 드라이브의 속도 조절기에 속도 피드백을 제공합니다, 이는 변동적인 절단 부하에 대비하여 프로그래밍된 RPM를 유지합니다.

스핀들 오리엔테이션 모드에서, 드라이브는 위치 제어 모드로 전환하고 Z 펄스와 인크리멘탈 포지션을 사용하여 스핀들을 도구 변경을 위해 프로그래밍 된 각 정지 위치로 가져옵니다.

C축 또는 탭 모드에서 CNC는 스핀드 위치를 인터폴레이션 계산에서 서보 축으로 사용하며 전체 위치 피드백 루프가 활성화되어야합니다.

CNC의 모든 인코더 관련 경보 ∙ AL-300 시리즈에 있는 Fanuc 0i/30i 제어 장치 ∙ 스핀드 인코더 회로로 가리키는 것은 일반적으로 센서, 케이블,또는 증폭기의 인코더 수신 회로.

A860-2120-V003는 원본 장착 고리가 여전히 기계에서 작동 할 수있는 A860-2120 센서 시리즈의 센서 특정 고리에 대한 올바른 교체 부품입니다.

설치 및 호환성

The A860-2120-V003 is used in Fanuc's built-in spindle motor product line — spindle motors designed for direct installation into machine tool spindle cartridges rather than external belt or coupling connections.

모터의 모델 명칭과 기계 제조사의 문서가 A860-2120 센서 시리즈가 특정 스핀드 모터 변종에 적합한지 여부를 결정합니다.

설치는 일반적으로 스핀들 카트리지의 뒷부분에서 모터의 센서 구멍에 접근하는 것을 요구하며 고장난 센서를 제거하는 것을 포함합니다.A860-2120-V003를 장착 고리로 센서 하우스에 장착하는 것, 공기의 간격을 확인하고 인코더 케이블을 다시 연결합니다.

다시 조립 후, 스핀드는 기계가 생산으로 돌아가기 전에 Z 펄스가 올바르게 감지되었는지 확인하기 위해 방향 이동을 완료해야합니다.

FAQ

Q1: A860-2120-V003과 A860-2120-V004의 차이점은 무엇입니까?

V003에는 장착 고리가 포함되어 있지만 V004에는 없습니다. 둘 다 A860-2120 시리즈의 동일한 센서 요소이며 동일한 AiBZ 위치 피드백 기능을 제공합니다.

설치된 센서에 있는 원래 장착 고리가 손상되지 않은 상태에서V004는 비용 효율적인 센서 대체를 제공합니다. 기존 반지는 기계에 남아 있으며 새로운 센서 요소가 설치됩니다..

장착 고리가 손상되거나 부식되거나 사용할 수 없을 때, V003는 센서와 일치하는 새로운 고리로 전체 조립을 제공합니다.

Q2: 어떤 CNC 알람이 AiBZ 센서 고장을 나타냅니다?

Fanuc 시리즈 0i, 30i, 31i 및 32i 제어 장치에서 스핀드 인코더 경보는 일반적으로 운영자 패널에 표시되는 SP-xxxx 경보 코드로 표시됩니다.센서 피드백과 관련된 일반적인 코드에는 SP-9001 (스핀들 인코더 단속) 이 포함됩니다., SP-9002 (스핀드 인코더 신호 장애) 및 SP-9xxx 범위의 유사한 코드.

CNC의 경보 역사와 스핀드 증폭기의 진단 LED는 모두 인코더 피드백 회로로 향할 수 있습니다. 센서를 교체하기 전에,모터와 증폭기 끝의 엔코더 케이블 커넥터가 깨끗하고 완전히 연결되었는지 확인합니다..

Q3: A860-2120-V003를 설치할 때 공기 격차는 어떻게 설정됩니까?

A860-2120-V003의 장착 고리는 공기 간격을 기계적으로 설정합니다. 고리는 올바르게 앉을 때 모터 하우징의 얼굴에서 고정 된 오프셋에 센서 얼굴을 배치합니다.회전 샤프트에 센서 얼굴과 자기 대상 사이의 실제 격차는 반지 기하학과 샤프트-하우스의 차원의 조합에 의해 결정됩니다.

설치 후, 느린 오리엔테이션 이동 중에 CNC의 진단 화면에 스핀드의 인코더 신호를 모니터링하여 올바른 작동을 확인하고 Z 펄스가 깨끗하게 수신되었음을 확인합니다.

Q4: A860-2120-V003는 모든 Fanuc αi 내장 스핀드 모터와 호환됩니까?

A860-2120 센서 시리즈는 특정 Fanuc 내장 스핀드 모터 모델에 설계되었습니다. 호환성은 모터의 프레임 크기 및 센서 구멍의 기계적 차원에 달려 있습니다.Fanuc의 스핀드 모터 문서는 각 모터 모델에 대한 호환 센서 부품 번호를 지정합니다..

잘못된 센서 시리즈를 사용하면 서로 다른 물리적 차원으로 잘못된 공중 격차, 기계적 간섭 또는 불일치 신호 레벨이 발생할 수 있습니다.항상 주문하기 전에 모터의 이름판 또는 Fanuc의 스핀드 모터 예비 부품 목록에 대한 센서 부품 번호를 확인.

Q5: AiBZ 센서의 사용 기간은 얼마이며 언제 적극적으로 교체해야합니까?

Fanuc는 AiBZ 센서에 대한 고정된 시간 기반 교체 간격을 공개하지 않습니다. 장애가 발생하거나 진단 증거가 손상된 것을 시사할 때 교체됩니다.기계 도구 환경의 센서는 진동으로 인해 마모를 축적합니다., 열순환, 냉각액 오염 수년간의 서비스.

예방적인 교체 정책 ∙ 스핀드 모터 뭉치의 계획된 수리 중에 센서를 교체하는 것 ∙ 이중 또는 삼차 배역을 작동하는 기계에 대해 합리적입니다.계획되지 않은 스핀드 다운타임이 생산에 큰 영향을 미치는 경우.
