ATP-216HAVD | T-로터 오일 펌프 — 이중 오일 씰 / 고온 180°C / FKM 씰 재질 / 릴리프 밸브 내장

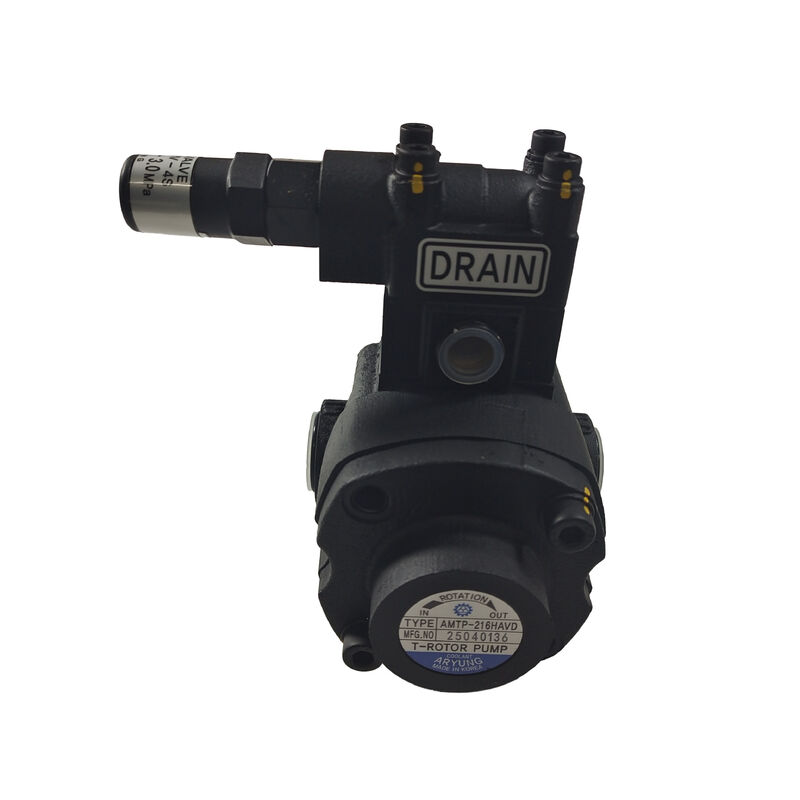

ATP-216HAVD — 고온 내구성을 위해 제작된 T-로터 펌프

ATP-216HAVD는 ATP-HA T-Rotor 시리즈의 펌프 전용 장치로, CNC 공작 기계 및 산업용 유체 시스템의 고온 유체 처리 응용 분야(냉각수 순환, 오일 전달, 연료 전달, 기계 윤활 회로 및 지속 유체 온도가 표준 펌프 씰 재료의 한계에 접근하거나 이를 초과하는 유압 동력 시스템)에서 연속 작동하도록 설계되었습니다. HA 시리즈의 특징은 표준 니트릴 또는 기타 범용 엘라스토머 씰의 성능보다 훨씬 높은 180°C 미만의 연속 작동 온도를 견딜 수 있는 FKM(불소탄성체) 소재를 사용한 이중 오일 씰 구성입니다.

"216" 크기 코드는 더 넓은 ATP-HA 범위(204에서 220까지의 크기 코드에 걸쳐) 내에서 이 모델의 특정 변위 및 장착 치수를 식별하며, "VD" 접미사는 동일한 크기 코드로 제공되는 유사한 "VB" 접미사 변형과 구별되는 특정 밸브 및 씰 구성의 릴리프 밸브 장착 변형을 식별합니다.

T-로터 펌프는 트로코이드 기어 원리를 사용합니다. 내부 로터의 톱니 수가 외부 로터보다 하나 적은 내부/외부 기어 쌍으로, 로터가 편심 회전할 때 팽창 및 수축하는 유체 챔버를 생성합니다. 이 설계는 트로코이드 치형 프로필이 기어 표면 사이의 슬라이딩 접촉이 아닌 롤링을 유지하기 때문에 기존 외부 기어 펌프에 비해 기어 치면 마모가 감소하면서 부드럽고 낮은 맥동 방전을 생성합니다.

주요 제품 정보

이중 오일 씰 — 고온 엔지니어링 솔루션

고온 펌프 응용 분야의 단일 오일 씰은 어려운 균형에 직면합니다. 씰 섹션이 얇아지면 열 순환에 더 빠르게 반응하지만 씰링 중복성은 떨어집니다. 두꺼운 부분은 더 안정적으로 밀봉되지만 내부 마찰열이 더 많이 발생합니다. ATP-216HAVD는 이중 씰 배열로 이 문제를 해결합니다.

기본 씰 기능:첫 번째 씰은 펌프 샤프트를 따라 유체 누출에 대한 주요 장벽을 제공하여 펌핑된 유체 압력과 회전 샤프트 표면에 대해 지속적으로 작동합니다.

보조 씰 이중화:두 번째 씰은 백업 장벽을 제공합니다. 지속적인 고온 작동으로 인해 1차 씰이 마모가 가속화되는 경우 2차 씰이 봉쇄를 유지하여 씰이 완전히 파손되어 유체 누출이 발생하기 전에 효과적인 서비스 간격을 연장합니다.

FKM 재료 선택:FKM(불소탄성체 화합물 중에서 Viton이라는 상표명으로 일반적으로 알려짐)은 고온 화학적 및 열적 안정성을 위해 특별히 선택되었습니다. FKM 화합물은 표준 NBR(니트릴) 씰이 경화되고 갈라지고 파손될 수 있는 지속적인 온도에서 탄성 밀봉 특성을 유지합니다.

응용

오일 및 연료 이송:산업용 오일 이송 시스템, 공작 기계 및 엔진 응용 분야의 연료 처리, 높은 소스 유체 온도에 고온 씰 기능이 필요한 대량 유체 이송 등이 있습니다.

기계 및 도구 윤활:기계의 열 발생 부품 근처의 높은 작동 온도에서 윤활유가 순환하는 공작 기계, CNC 장비 및 생산 기계의 중앙 집중식 윤활 시스템입니다.

수력 시스템:지속적인 사용 주기, 높은 주변 온도 설치 환경 또는 열 발생 장비와의 근접성으로 인해 작동 유체가 지속적으로 높은 온도에서 작동하는 유압 동력 장치.

고온 공정 유체 처리:표준 펌프 씰 재료가 조기에 저하되는 가열된 오일 또는 열 전달 유체를 순환하는 산업 공정.

FAQ

Q1: ATP-216HAVD 시리즈에는 어떤 온도 제한이 적용되며, FKM 소재의 절대 최대치보다 낮은 이유는 무엇입니까?

180°C 등급은 ATP-216HAVD에 대해 펌프 제조업체가 지정한 연속 작동 한계입니다. 이 값은 씰 재료의 결합된 열 응력, 베어링 윤활 및 연속 사용 조건에서 펌프의 기계적 허용 오차를 설명하는 값입니다. FKM 엘라스토머 화합물은 단독으로 더 높은 순간 온도를 견딜 수 있지만 전체 펌프 어셈블리의 정격 한계는 씰 재료만이 아닌 모든 구성 요소에 대한 통합 시스템 성능을 반영합니다.

Q2: 이중 오일 씰은 단일 씰 펌프에 비해 서비스 수명을 어떻게 연장합니까?

이중 씰 배열은 지속적인 고온 노출로 인해 1차 씰이 성능이 저하되는 경우 백업 씰링 장벽을 제공합니다. 1차 씰이 마모될 때 즉각적인 누출이 아닌 2차 씰이 봉쇄를 유지하여 전체 씰 교체가 필요하기 전에 유용한 간격을 연장합니다. 이는 씰 마모가 주변 온도 서비스보다 빠르게 진행되는 연속 작업 고온 응용 분야에서 특히 중요합니다.

Q3: ATP-216HAVD의 릴리프 밸브는 펌프 본체에 통합되어 있습니까, 아니면 외부 배관이 필요합니까?

VD 구성의 릴리프 밸브는 펌프 본체 주물에 직접 통합되어 별도로 배관된 외부 밸브 어셈블리 없이 바이패스 기능을 제공합니다. 밸브는 HAVD 지정의 표준 부품(동일한 216 크기 코드에서 밸브가 없는 일반 HA 변형과 구별됨)이므로 별도의 주문이나 외부 밸브 설치가 필요하지 않습니다.

Q4: ATP-216HAVD T-Rotor 펌프에 적합한 회전 속도 범위는 무엇입니까?

이 설계 제품군의 T-Rotor 펌프는 특정 모델과 필요한 유량에 따라 일반적으로 최저 300rpm에서 최고 3000rpm까지 넓은 속도 범위에서 작동합니다. 속도가 낮을수록 연속 작업 응용 분야의 마모와 소음이 줄어듭니다. 속도가 높을수록 주어진 펌프 변위에서 유량이 증가합니다. 이 시리즈 내 204~220 크기 범위에 따라 변위 및 정격 속도가 다르므로 펌프의 기술 데이터시트에서 ATP-216HAVD의 정격 속도 범위를 확인하세요.
