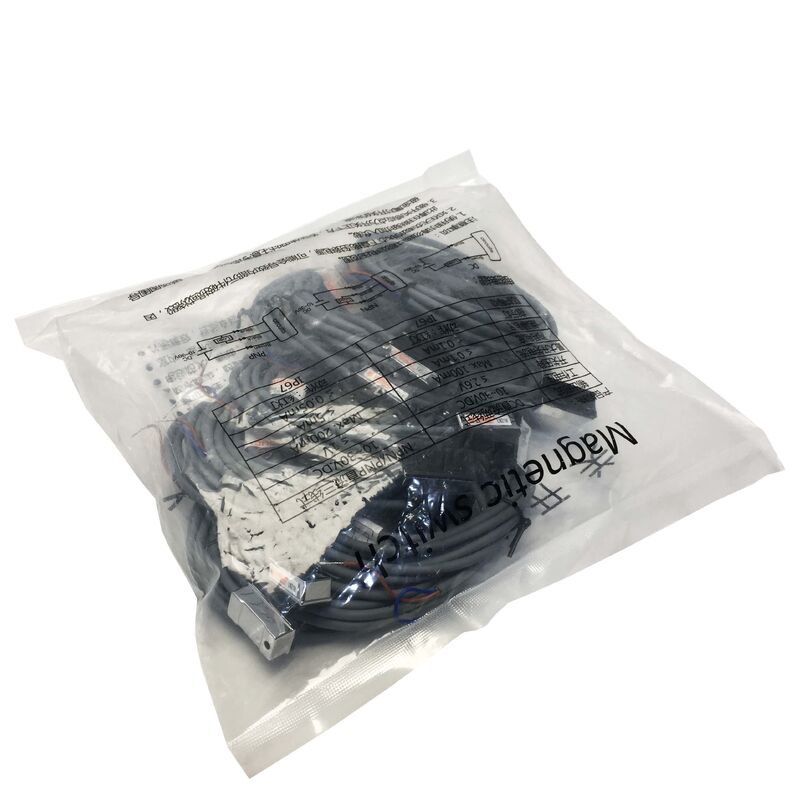

LN-21R-02 자기 스위치 LN21R02 새 제품 밀봉
UNIQUC LN-21R-02 | 실린더 자기 리드 스위치 센서
2선 / 5-240V AC/DC / IP67
실린더 본체의 위치 감지
LN-21R-02는 공압 실린더 피스톤에 내장된 영구 자석을 감지하여 피스톤의 위치를 감지하도록 설계된 자기 리드 스위치 센서입니다. 피스톤이 실린더 본체를 따라 장착된 센서 위치에 도달하면 자석의 자기장이 리드 스위치 접점을 닫고 센서의 LED가 켜져 피스톤이 해당 위치에 있음을 신호합니다.
리드 스위치는 두 개의 강자성 접점을 포함하는 밀봉된 유리 봉투의 원리로 작동합니다. 피스톤 자석의 자기장은 피스톤이 범위 내에 있을 때 접점을 끌어당겨 닫히게 합니다. 피스톤이 멀어지면 자기장이 약해지고 접점이 스프링으로 다시 열립니다. 이 메커니즘은 감지 요소에 외부 전원 공급이 필요하지 않습니다. 리드 스위치 자체는 단순히 열리고 닫히는 수동 접점입니다. 2선 배선은 부하 회로와 직렬로 연결되어 설치를 간편하게 합니다.
5-240V AC/DC 작동 범위는 트랜지스터 출력(NPN/PNP) 변형에 비해 리드 스위치 유형의 주요 실용적인 장점입니다. 단일 LN-21R-02는 신호 변환기나 인터페이스 릴레이 없이 24V DC PLC 입력 회로, 구형 110V AC 제어 회로 또는 240V AC 시스템에서 직접 작동합니다. 이 범위는 다양한 산업 기계 세대에 걸쳐 있는 제어 전압 표준을 포함합니다.
LN-21 시리즈 — 유형 변형
LN-21 센서 제품군 내에서 유형 접미사는 감지 기술과 출력 유형을 식별합니다:
| 모델 |
센서 유형 |
배선 |
| LN-21R |
리드 스위치 |
2선 |
| LN-21N |
NPN 트랜지스터 |
3선 |
| LN-21P |
PNP 트랜지스터 |
3선 |
리드 스위치 R 유형은 전체 AC/DC 전압 범위에서 작동합니다. NPN 및 PNP 트랜지스터 유형은 5-30V DC로 제한되지만 더 높은 스위칭 주파수와 접점 마모가 없습니다. 대부분의 단일 사이클 끝 스트로크 위치 감지 응용 분야에서는 리드 스위치 유형으로 충분합니다. 고사이클 응용 분야 또는 스위칭 주파수가 200Hz를 초과하는 경우 NPN 또는 PNP 트랜지스터 변형이 선호됩니다.
주요 사양
| 매개변수 |
값 |
| 부품 번호 |
LN-21R-02 |
| 센서 유형 |
리드 스위치 (2선) |
| 작동 전압 |
5-240V AC/DC |
| 최대 스위칭 전류 |
100 mA |
| 전압 강하 |
최대 3.5V |
| 표시등 |
LED (빨간색) |
| 최대 주파수 |
200 Hz |
| 보호 |
IP67 |
| 온도 |
−10°C ~ +70°C |
| 케이블 |
Ø4.0mm, 2코어 PVC |
자주 묻는 질문
Q1: 실린더가 완전히 수축되었을 때도 PLC 입력이 실린더 센서가 항상 켜져 있다고 표시됩니다. 무엇을 확인해야 합니까?
센서가 실린더 본체를 따라 올바른 위치에 장착되었는지 확인하십시오. 피스톤의 수축 위치에서 너무 멀리 장착된 경우, 피스톤 자석이 완전히 수축되었을 때 센서의 감지 범위 내에 있을 수 있습니다. 또한 인접한 배선이나 장비의 강력한 외부 자기장이 리드 접점을 닫히게 하지 않는지 확인하십시오. 두 가지 확인 사항이 모두 명확한 경우, 리드 접점이 용접되어 닫혔으므로 센서를 교체해야 합니다.
Q2: 2선 LN-21R-02는 3.5V의 전압 강하를 표시합니다. 이것이 PLC 입력 판독에 영향을 미칩니까?
최대 3.5V의 강하는 리드 접점이 닫히고 전류가 센서를 통해 흐를 때 적용됩니다. 24V DC PLC 입력의 경우, 출력 단자는 활성 시 약 20-21V를 제공합니다. 이는 표준 산업용 PLC 입력 카드에 대한 최소 ON 상태 전압보다 훨씬 높습니다. 전압 강하는 공급 전압이 작동 범위의 낮은 끝(5V DC)에 있을 때만 관련이 있습니다. 24V DC에서는 실질적인 영향이 없습니다.
Q3: LN-21R-02는 유압 실린더와 공압 실린더 모두에 사용할 수 있습니까?
예, 유압 실린더의 피스톤에 영구 자석이 포함되어 있는 경우 가능합니다. LN-21R-02는 유체 매체에 관계없이 피스톤 자석의 자기장을 감지합니다. 자기 센서 사용을 위해 설계된 유압 실린더는 피스톤에 내장된 링 자석을 가지고 있습니다. 장착하기 전에 실린더의 설명서가 자기 센서 호환성을 확인하는지 확인하십시오.
Q4: LN-21R-02의 최대 스위칭 주파수는 얼마이며 언제 제한이 됩니까?
LN-21R-02 리드 스위치 유형의 최대 스위칭 주파수는 200Hz입니다. 200Hz에서 각 감지 이벤트는 5밀리초를 차지합니다. 이는 사이클 시간이 0.5-5초 범위인 대부분의 공압 실린더 위치 감지에 충분합니다. 초당 200회 이상 사이클링하는 매우 빠른 실린더의 경우, 최대 주파수 1000Hz를 갖는 NPN 또는 PNP 트랜지스터 출력 LN-21N 또는 LN-21P 변형이 적합합니다.
Q5: 센서의 LED는 켜지지만 연결된 PLC 입력은 응답하지 않습니다. 가능한 원인은 무엇입니까?
LED는 센서의 내부 전류로 인해 켜집니다. 이 표시등은 리드 접점 상태를 반영합니다. LED가 켜져 있지만 PLC 입력이 꺼져 있으면 회로 배선 극성을 확인하고 최소 부하 전류 요구 사항이 충족되었는지 확인하십시오. 2선 구성의 리드 스위치 센서는 올바르게 작동하려면 부하(PLC 입력)를 통한 최소 전류 흐름이 필요합니다. PLC 입력의 임피던스가 너무 높으면(센서의 최소 스위칭 전류보다 낮은 입력 전류) 리드 접점이 닫혀 PLC 입력에서 등록하기에 충분한 전류가 흐르지 않을 수 있습니다. 센서 사양과 비교하여 입력 전류를 확인하십시오.
