| 원래 장소 | 일본 |
| 브랜드 이름 | Minebea |
| 인증 | CE RoHS |
| 모델 번호 | 1608KL-05W-B59 |

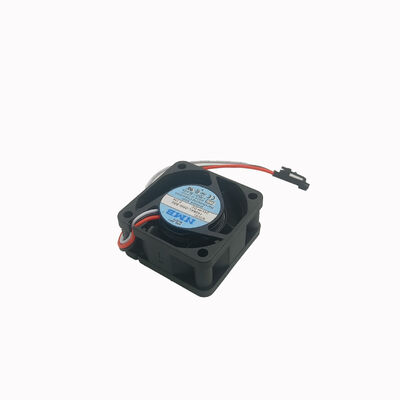

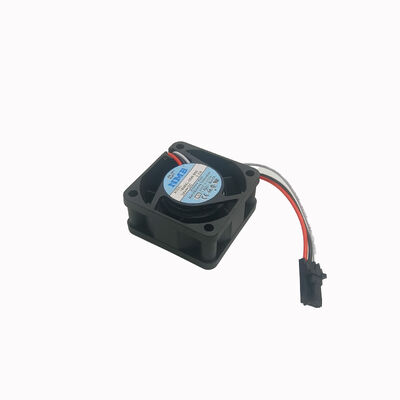

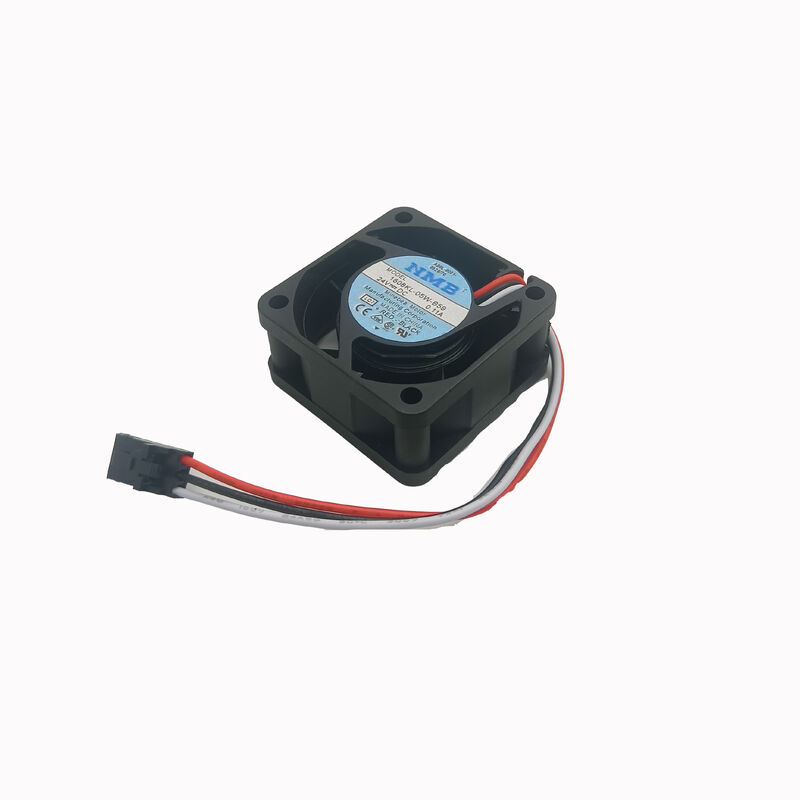

1608KL-05W-B59는 NMB의 40×40×20mm DC 축적 팬으로 4020 (40mm 직경, 20mm 깊이) 장착 위치및 소형 전자 상자 냉각 응용 프로그램24V에서 3 와이어 잠겨있는 로터 센서 출력으로이 팬은 FANUC CNC 시스템 냉각 팬으로 특별히 식별됩니다. FANUC 조립 번호 A90L-0001-0528에 대한 교차 참조.
40mm 폼 팩터는 큰 드라이브 캐비닛의 맥락에서 이 팬을 보이지 않게 합니다. 그것은 개별 모듈, 디스플레이 집합,그리고 전체 캐비닛을 환기하는 대신 가까운 거리에서 PCB를 제어합니다..
| 매개 변수 | 가치 |
|---|---|
| 크기 | 40×40×20mm |
| 전압 | 24V DC |
| 작동 범위 | 20V 25,2V |
| 전류 | 0.08A 0.11A |
| 공기 흐름 | 최대 9.5 CFM |
| 정적 압력 | 42.2 Pa |
| 소음 | ≤33 dB (A) |
| 류류 | 구리 라잉 |
| 수명 L10 | 50,000 h @ 25°C |
| 전선 | 3 |
| FANUC 심판 | A90L-0001-0528 |
세 번째 가이드는 잠겨있는 로터 센서 신호를 제공합니다.
FANUC CNC 팬 경보:FANUC 30i, 31i, 32i 시리즈 CNC 컨트롤은 1608KL-05W-B59과 같은 냉각 팬의 세 번째 선의 팬 속도 출력을 모니터링합니다.팬 속도가 문턱 아래로 떨어지면 류링 고장 또는 팬 막힘을 나타냅니다 CNC는 팬 결함 경보를 생성이 조기 경고는 운영자가 열과 관련된 제어판 손상이 발생하기 전에 유지 보수 계획을 수립 할 수 있습니다.
로터 차단 보호:팬이 완전히 정지된 경우 (물려있는 블레이드 또는 잡힌 베어링), 잠겨있는 로터 출력 신호는 제로 속도입니다.대부분의 CNC 시스템은 열보호가 시작되는 것을 기다리는 대신 즉각적인 경보로 반응합니다.
FANUC CNC 제어판 냉각:FANUC 30i/31i/32i 시리즈 제어 디스플레이 집합 및 LCD 패널 냉각 위치의 40mm 팬.
CNC 기계 도구 제어 모듈 냉각:FANUC CNC 제어 캐비닛 내의 개별 PCB, 축 제어 카드 및 서보 인터페이스 보드의 표적 냉각.
산업용 전자기기 PCB 냉각:산업 자동화 컨트롤러, 드라이브 인터페이스 보드 및 컴팩트 제어 전자 장치에서 일반 24V DC 40mm 팬 응용 프로그램.
Q1: 어떤 FANUC 모델이 1608KL-05W-B59 (A90L-0001-0528) 를 사용합니까?
1608KL-05W-B59는 FANUC 시리즈 30i, 31i,및 32i CNC 제어 구성 ∙ 특히 LCD 타입 제어 장치 및 독립적인 CNC 제어 집합체 (A02B-0303-C103 및 관련 집합 번호)또한 이러한 CNC 시리즈를 사용하여 5 축 가공 센터, 밀링 회전 시스템 및 밀링 머신 컨트롤을 포함한 고급 CNC 구성에서 사용됩니다.
Q2: FANUC 컨트롤에서 실패한 1608KL-05W-B59가 어떤 팬 알람 코드를 생성합니까?
팬 모니터링을 갖춘 FANUC CNC 컨트롤은 3선 팬 속도 신호가 0 RPM를 나타낼 때 DS0300 (냉각 팬 정지) 또는 동등한 시스템 경보 코드를 생성합니다.이 경보는 노란색 경고 또는 시스템 구성에 따라 축 작동을 중지합니다.30i/31i/32i 시리즈 제어 장치의 FANUC DS0300 알람은 냉각 팬에 직접 지점을 둡니다
Q3: 1608KL-05W-B59-L00과 1608KL-05W-B59 사이에 후자를 사용하지 않는 차이가 있습니까?
NMB의 명칭 시스템에서 -L00 후자는 표준 납 유선 길이를 식별합니다. L00은 일반적으로 표준 (후함없는) 납 길이를 나타냅니다. 이 팬의 여러 가지 현재 개정이 있습니다 (0.08A 및 0)..11A 변종) 를 주문하기 전에FANUC 시스템의 서비스 문서에서 요구되는 현재 개정을 확인하거나 원본 팬 라벨의 현재 사양을 사용 가능한 변형과 비교하십시오..
Q4: 1608KL-05W-B59은 어떤 방향에서도 설치될 수 있나요?
네 √ 구슬 베어링 팬은 모든 장착 방향 (평면, 수직, 뒤집어) 에서 안정적으로 작동합니다. NMB의 구슬 베어링 구조는 모든 방향에서 윤활을 유지합니다.FANUC 제어판 집합체에서, 팬은 특정 제어 구성에 따라 다양한 방향에 장착 될 수 있습니다. 球轴承의 설계는 방향에 제한되지 않습니다.
