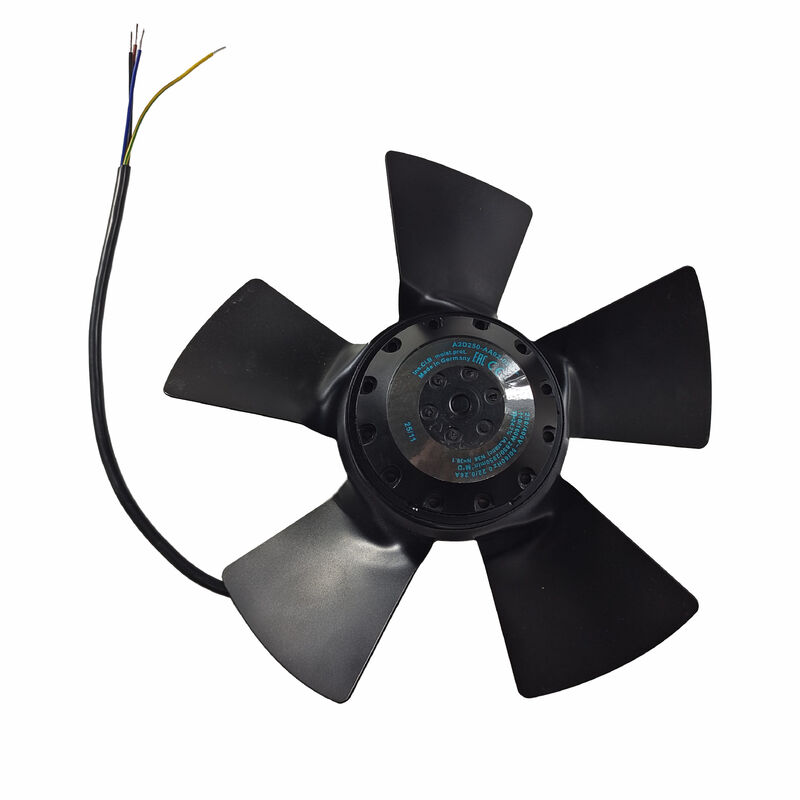

A2D250-AA02-02 완전히 새로운 Ebmpapst A2D250AA0202 축 냉각 팬

A2D250-AA02-02는 산업용, HVAC 및 장비 냉각 응용 분야용 팬 및 모터를 제조하는 세계 최고의 제조업체인 ebm-papst의 250mm 3상 AC 축류 팬입니다. M2D068-DF 모터를 기반으로 제작된 이 팬은 스타 연결을 갖춘 400V 3상 공급 장치에서 작동하여 상대적으로 낮은 전력 소비로 상당한 공기 흐름을 제공합니다.

팬의 주파수 의존적 성능(50Hz 대 60Hz 작동)으로 인해 예측 가능하고 문서화된 성능 차이가 있는 50Hz(유럽, 아시아) 및 60Hz(미주) 지역 전기 인프라 전반에 걸쳐 배포하는 데 적합합니다.

A2D250-AA02-02의 400V 3상 모터 설계는 산업 환경에서 단상 팬 모터에 비해 작동상의 이점을 제공합니다.

• 자체 시작 토크:3상 유도 모터는 위상 변이 전원에 의해 생성된 회전 자기장으로부터 본질적으로 시동 토크를 생성하므로 시동 커패시터나 보조 권선이 필요하지 않습니다.
• 더욱 부드러운 토크 전달:3상 모터는 단상 모터에 비해 더 부드럽고 일정한 토크 출력을 생성하므로 팬 어셈블리의 진동이 줄어듭니다.
• 표준 산업용 공급 호환성:400V 3상은 대부분의 유럽, 아시아 일부 및 전 세계 여러 산업 시설에 걸쳐 표준 산업 배전 전압으로, 추가 전압 변환 장비 없이 직접 연결할 수 있습니다.

• 산업용 캐비닛 냉각:조밀하게 포장된 전력 전자 장치에서 열을 제거하기 위해 적당한 정압에서 높은 공기 흐름량이 필요한 대형 전기 캐비닛 및 스위치기어 냉각.
• HVAC 공기 조화 장치:250mm 3상 축 형식이 상업용 및 산업용 공기 순환 시스템에 필요한 공기 흐름 용량을 제공하는 건물 환기 및 공기 처리 시스템 팬입니다.
• 공정 장비 냉각:장비의 냉각 회로에 통합된 3상 팬 모터를 사용하는 산업 공정 장비, 건조 시스템 및 열교환기 강제 공기 냉각 애플리케이션입니다.
• 발전기 및 엔진 냉각 시스템:견고하고 연속 정격의 3상 팬 모터가 필요한 산업용 발전기 세트 및 엔진 냉각 시스템의 보조 냉각 팬 애플리케이션입니다.

표준 A2D250-AA02-02 사양은 기본 구성에서 가변 속도 드라이브(VFD) 작동을 나타내지 않습니다. M2D068-DF 모터가 VFD 제어에 적합한지 또는 A2D250 제품군의 VFD 등급 변형이 필요한지 여부를 ebm-papst의 문서에서 확인하십시오. 가변 주파수 공급 장치에서 VFD용 등급이 아닌 유도 모터를 작동하면 전압 파형 고조파 및 베어링 전류로 인해 절연 응력이 발생할 수 있습니다.

60Hz 작동 지점은 더 높은 속도와 더 높은 내부 온도에서 모터를 작동합니다(60Hz의 경우 정격 최대 주변 온도 40°C, 50Hz의 경우 70°C 이내). 일반적으로 모터의 열 한계에 가깝게 작동하면 더 많은 열 여유를 가지고 작동하는 것에 비해 절연 수명이 줄어듭니다. 주변 온도가 지속적으로 40°C 미만인 설치의 경우 두 주파수 작동 지점 모두 각각의 정격 서비스 수명을 제공합니다. 주변 온도가 더 높은 경우 50Hz 작동으로 추가적인 열 여유가 제공됩니다.

표준 구성은 샤프트 수평 장착 또는 로터 바닥 수직 장착을 지원합니다. 특별 주문 구성으로 로터-온-탑 장착이 가능합니다. 표준 A2D250-AA02-02 부품 번호에 이 옵션이 포함되어 있는지 또는 로터-온-탑 방향에 다른 부품 번호 변형이 필요한지 여부를 ebm-papst의 문서에서 확인하십시오.

IP44는 모든 방향에서 물이 튀는 것을 방지하지만 직접 물 분사, 고압 세척 또는 침수에 대한 등급은 없습니다. 적합한 설치 위치에는 실내 산업용 캐비닛, 지붕이 있는 실외 장비 인클로저 및 일반 실내 HVAC 덕트가 포함됩니다. 세척 환경, 폭우나 직접 분무에 노출된 옥외 설치 또는 더 높은 침투 보호가 필요한 모든 응용 분야의 경우 A2D250 시리즈의 더 높은 IP 등급 변형이 가능한지 여부를 ebm-papst 제품군에서 확인하세요.
