| 원래 장소 | 일본 |
| 브랜드 이름 | NMB |
| 인증 | CE ROHS |
| 모델 번호 | 4715KL-05W-B39 |

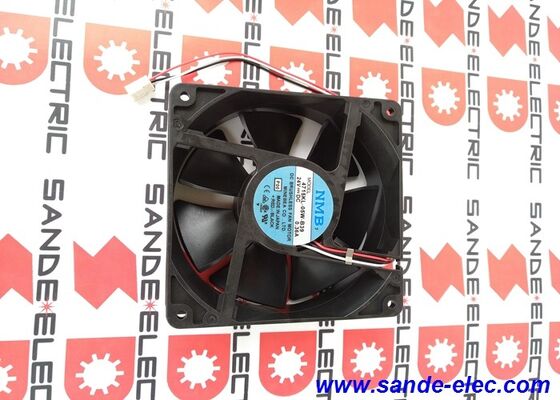

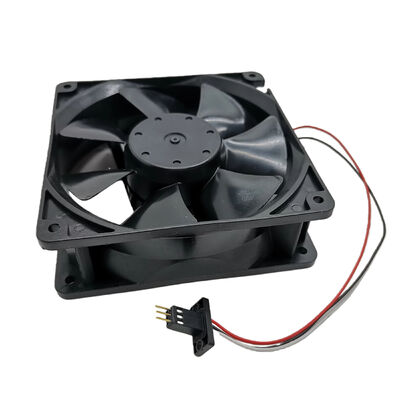

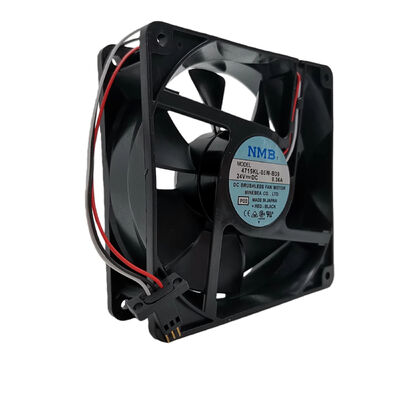

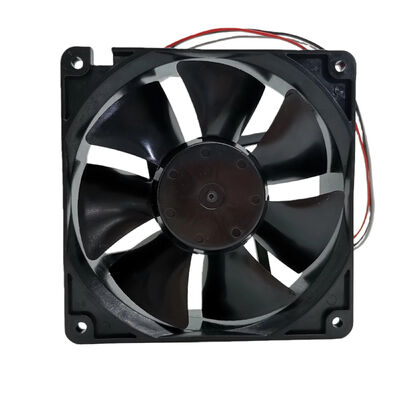

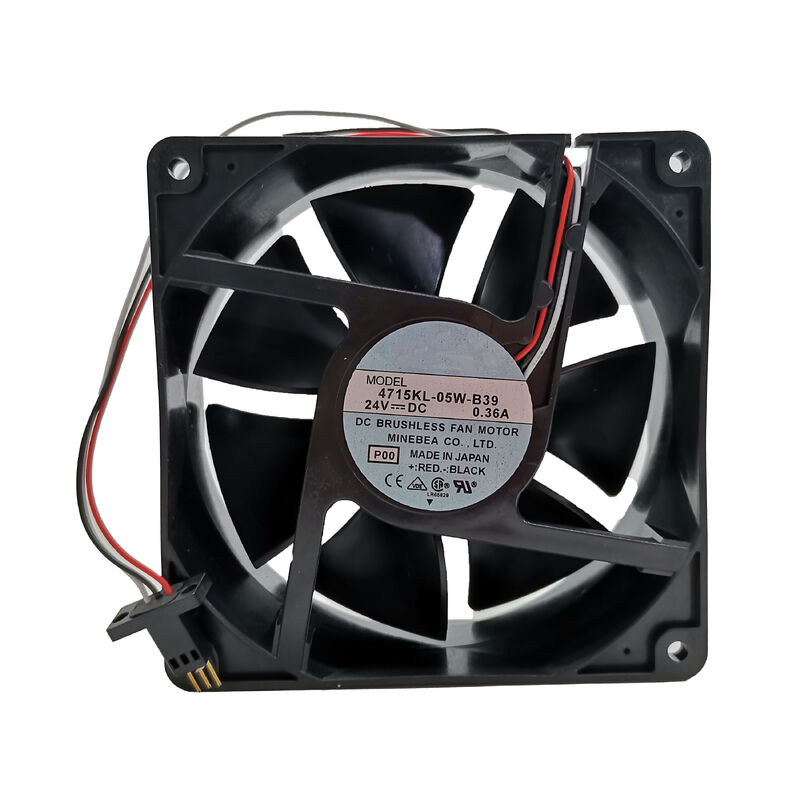

4715KL-05W-B39는 NMB Technologies의 24V DC 축 냉각 팬입니다. 119mm 산업용 팬은 3선 잠금 회전자 경보 신호와 함께 2950RPM에서 108CFM 공기 흐름을 제공합니다. 이는 단순한 2선식 팬이 아닙니다. 경보 신호선을 통해 호스트 시스템은 팬 고장을 감지하고 냉각 중인 장비가 임계 온도에 도달하기 전에 오류를 생성할 수 있습니다.
24V DC 공급 장치는 PLC, 센서 및 제어 전자 장치에 사용되는 것과 동일한 24V 공급 장치인 산업용 제어 캐비닛 전력 분배와 일치하므로 냉각 팬을 위한 전용 공급 전압이 필요하지 않습니다.
| 매개변수 | 값 |
|---|---|
| 치수 | 119×119×38mm |
| 전압 | 24V DC |
| 작동 범위 | 10V – 27.6V |
| 힘 | 7.4W |
| 현재의 | 0.31A |
| 속도 | 2950RPM |
| 기류 | 108CFM(3.07m³/분) |
| 정압 | 68.1Pa |
| 소음 | 42.5dB(A) |
| 베어링 | 볼베어링 |
| 생명(L10) | 25°C에서 100,000시간 |
| 전선 | 3 |
4715KL-05W-B39의 세 번째 와이어는 회전자 잠김 경보 신호를 제공합니다. 이는 이 팬을 기본 2선식 냉각 팬과 구별하는 기능입니다.
작동 방식:경보 신호선은 팬 속도에 비례하는 주파수로 펄스하는 논리 신호(일반적으로 개방형 컬렉터)를 출력합니다. 팬 속도가 정격 속도의 약 50% 아래로 떨어지면(베어링 고장, 베어링 고착 상태 또는 공기 흐름 차단으로 인해) 컨트롤러가 신호 변경을 감지하고 시스템 오류 또는 경고를 생성할 수 있습니다.
조기 장애 감지:팬의 베어링 고장은 일반적으로 점진적으로 진행됩니다. 초기 베어링 마모로 인해 완전히 고장이 나기 전에 속도가 감소합니다. 3선 경보를 통해 시스템 컨트롤러는 이러한 성능 저하를 감지하고 치명적인 팬 고장으로 인해 시스템 과열이 발생하기 전에 유지 관리 경고를 트리거할 수 있습니다.
FANUC CNC 통합:FANUC A90L-0001-0509 팬 레퍼런스가 포함된 FANUC CNC 제어 장치 및 서보 드라이브 모듈은 알람 신호 출력을 사용하여 팬 결함 알람을 생성하여 열 관련 손상이 발생하기 전에 운영자에게 유지 관리 일정을 알려줍니다.
FANUC CNC 및 서보 드라이브 냉각:A90L-0001-0509를 참조하는 FANUC 제어 캐비닛의 팬 교체 — 알람 신호 모니터링 기능이 있는 24V DC 팬으로 냉각되는 서보 증폭기, 축 제어 모듈 및 CNC 프로세서 어셈블리.
산업용 드라이브 및 인버터 인클로저:알람 모니터링 냉각이 필요한 VFD 캐비닛, 서보 증폭기 인클로저 및 자동화 제어 패널의 24V 전원 냉각 팬.
서버 및 통신 장비:회전자 잠김 감지 기능을 갖춘 연속 작동 24V DC 팬이 필요한 고성능 네트워크 장비 및 서버 섀시.
산업 자동화 컨트롤러:냉각 모니터링이 필요한 PLC 캐비닛, SCADA 하드웨어 및 산업용 컴퓨터 시스템.
Q1: 4715KL-05W-B39의 알람 신호 출력은 무엇에 연결됩니까?
알람 신호는 드라이브나 컨트롤러의 디지털 입력에 연결됩니다. 입력은 팬 펄스 출력을 모니터링합니다. A90L-0001-0509 팬 레퍼런스를 갖춘 FANUC 증폭기에는 3차 와이어 신호를 읽는 전용 팬 알람 입력이 있습니다. 펄스 주파수가 팬 고장을 나타내는 임계값 아래로 떨어지면 드라이브는 팬 알람 코드를 생성합니다. 전용 팬 알람 입력이 없는 시스템에서는 별도의 팬 모니터링 회로(카운터 또는 주파수-전압 변환기)가 신호를 처리할 수 있습니다.
Q2: 알람 선을 분리한 채로 4715KL-05W-B39를 2선 팬으로 사용할 수 있습니까?
예. V+ 및 V− 선만 연결된 상태에서도 팬이 정상적으로 작동합니다. 세 번째 와이어는 팬의 모터 작동에 영향을 주지 않고 연결되지 않은 상태(부동)로 둘 수 있습니다. 그러나 경보선을 분리하면 팬 고장 감지 기능이 제거됩니다. 팬 고장은 경보를 생성하지 않으며 장비 과열은 경고 없이 발생합니다.
Q3: 4715KL-05W-B39에는 어떤 주변 온도 범위가 적용됩니까?
B39 등급은 -10°C ~ +70°C(B10 ~ B40 범위)에서 작동합니다. 보관 온도는 -40°C ~ +70°C입니다. B39 작동 온도 범위는 최대 70°C의 산업용 드라이브 캐비닛 주변 온도를 수용합니다. 이는 환기가 잘 되지 않는 인클로저나 주변 온도가 높은 산업 환경에서 발생할 수 있습니다. 캐비닛 주변 온도가 이 범위 내에 유지되는지 드라이브 설치 설명서에서 확인하십시오.
Q4: 동일한 캐비닛에 있는 4715KL-05W-B39(DC, 108 CFM)는 4715PS-20T-B30(AC, 102 CFM)과 어떻게 비교됩니까?
둘 다 비슷한 공기 흐름(108 CFM 대 102 CFM)을 가진 120mm 팬이며 주로 공급 전압(24V DC 대 200V AC)이 다릅니다. DC 팬은 경보 신호와 더 넓은 전압 작동 범위를 제공합니다. AC 팬에는 200V 전원이 직접 필요합니다. 선택은 캐비닛에서 사용 가능한 공급 전압과 팬 경보 모니터링이 필요한지 여부에 따라 달라집니다. 24V와 200V를 모두 사용할 수 있는 캐비닛의 경우 중요한 장비에는 알람 모니터링 기능이 있는 DC 4715KL이 선호됩니다.
