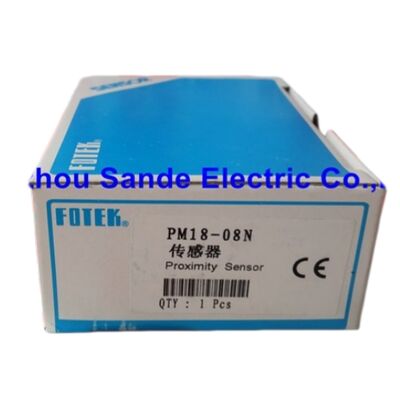

포텍 인덕티브 근접 센서 PM18-08N PM1808N PM18-08N

Fotek PM18-08N. ◎ 인덕티브 근접 센서 M18 비 플러시, 8mm 센싱 거리, NPN NO, 10 ′′ 30VDC, 800Hz, 3 와이어 DC

부문 번호:PM18-08N (기본 모델: PM18-08N-S)

제조사:Fotek Controls Co., Ltd (타이완)

주택:M18, 실린더형 힌트

장착:류류가 없는 (부착할 수 없는)

감지 거리:80.0mm

출력 논리:NPN, 정상적으로 열립니다 (NO)

공급 전압:10~30V DC

반응 빈도:800 Hz

배선:3선 DC

관련 변종:

• PM18-08NB-S NPN, NC
• PM18-08P-S PNP, NO
• PM18-08PB-S PNP, NC상태:새로운

전반적인 설명

의Fotek PM18-08NM18 비 플러시 인덕티브 근접 센서, 센싱 거리는 8mm, NPN 출력은 정상적으로 열려 있습니다.그리고 800Hz 스위칭 주파수 ∙ NPN/PNP와 NO/NC를 하나의 M18 하우스에서 포함하는 명확하게 조직된 네 가지 변수 가족의 일부.

부분 번호의 "N"는 NPN 출력을 식별하고, "B"의 부재는 일반적으로 열린 논리를 확인합니다. 일반적으로 닫힌 것에 "B"를 추가하고, PNP에 대한 "P"에 "N"를 교환하면 선택 행렬이 완료됩니다.

비 플러시 M18 카리저에서 8mm 감지 거리는 광범위한 기계 도구 및 자동화 응용 프로그램에 대한 실용적인 사양입니다. Non-flush (unshielded) construction allows the sensor's oscillating electromagnetic field to project forward without lateral attenuation from internal shielding — achieving 8mm detection range from the M18 body diameter while a shielded M18 sensor of the same size would typically reach 5–7mm.

이 교환은 설치의 제약입니다: 센서 끝은 주변 금속과 융합되는 대신 장착 받침대에서 돌출해야합니다.센서 표면 주변에는 금속이 없는 구역이 필요합니다..

800헤르츠는 일반용 M18 인덕티브 센서에 있어 괜찮은 스위치 주파수입니다.

800Hz에서 센서는 초당 800개의 완전한 탐지 주기를 완료합니다. 대부분의 위치 확인, 실린더 운행 종료 및 부분 현존 애플리케이션을 위해 충분히 빠릅니다.그리고 고속 펄스 카운팅을 위해 충분 한 회전 디스크 또는 기어 치아에서 목표 통과 주파수는 초당 400 이벤트보다 훨씬 낮습니다.

PM18 시리즈는 타이완에서 제조된 포텍의 표준 M18 인덕티브 제품이며 기계 도구, 조립 장비, 컨베이어 시스템 및 재료 처리에서 PLC 기반 자동화를 위해 고안되었습니다.

The full four-variant selection within the PM18-08 family means a single sensor body type covers the most common output requirements without maintaining separate inventory of physically different sensors.

주요 사양

PM18 가족 4개의 결과물, 한 몸

PM18-08 제품군은 의도적으로 완전한 세트입니다: NPN/NO, NPN/NC, PNP/NO, PNP/NC, 모두 동일한 M18 하우징, 8mm 센싱 거리, 10V 30V DC 공급 범위를 공유합니다.

이것은 기계 설계자가 PM18-08을 감지점으로 선택하면 출력 논리 선택 (NPN 대 PNP,NO 대 NC) 는 기계적 설비를 변경하지 않고 적절한 접두어 변형을 대체함으로써 언제든지 변경할 수 있습니다., 장착 브래킷, 또는 케이블 라우팅.

PLC 시스템에서 출력 논리 선택은 PLC 입력 카드 유형에 의해 구동됩니다. NPN (심각) 센서는 일본 표준 기계 설계에서 일반적인 NPN /심각 입력과 PLC 입력 카드에 연결됩니다.

PNP (소싱) 센서는 PNP/소싱 입력과 PLC 카드에 연결됩니다.하나의 센서 제품 내에서 네 가지 변형이 모두 사용 가능하면 저장 전략이 단순화됩니다..

NO 대 NC 선택은 제어 논리 요구 사항에 달려 있습니다: 표준 현존 탐지에 NO 출력 (출력은 목표가 범위 내에있을 때 활성화됩니다);

고장 안전 연결을 위한 NC 출력 (출력은 정상적으로 유도하고 목표가 감지되거나 센서 회로가 고장 났을 때 전력을 제거합니다.

비 플러시 장착 M18에서 8mm

플러시가 없는 지명은 M18 몸체에서 감지 거리를 극대화하려는 설계 결정의 직접적인 결과입니다. 내부 보호 없이, M18 코일은 더 강한,더 긴 범위의 필드, 옆으로 그리고 앞으로 확장.

설치 프로토콜은 센서 표면이 장착 브래킷 표면 위에 튀어나와 Fotek의 PM18 설치 도면에서 명시된 끝 주위에 금속이없는 공백 구역을 갖도록 요구합니다.

금속 브래킷 구멍은 톱 플러시를 둘러싸지 않고 센서 몸의 지름과 일치해야 합니다.

실제 기계 도구 응용 프로그램에서, 비 플러시 M18 센서는 일반적으로 확장 된 브래킷, 스탠드오프,또는 기계 구조에서 올바른 스탠드프 거리에서 센서 끝을 배치하는 전용 센서 장착 블록.

The slightly more complex mounting hardware is a common trade-off accepted in exchange for the additional 2–3mm of sensing distance that non-flush construction provides over a comparable flush-mountable M18 model.

800Hz는 대부분의 산업 탐지 작업에 충분히 빠릅니다.

초당 800개의 완전한 ON/OFF 사이클로, PM18-08N는 기계 도구 및 자동화 응용 프로그램의 압도적인 대다수의 탐지 요구 사항을 처리합니다.기압 실린더 운행 종료 확인, 컨베이어 인덱서에서 팔레트 위치 감지, 가공 센터에서 도구 존재 검출,그리고 조립 셀의 부분-인-픽처 확인은 모두 초당 100 이벤트보다 훨씬 낮은 속도로 작동합니다..

회전하는 부품의 펄스 카운팅을 위해 √ 변속기 치아, 인코더 디스크, 캠 로브 √ 주파수 제한은 센서가 신뢰할 수 있는 최대 RPM를 결정합니다.

800Hz에서 24동속으로 최대 회전량은 800 × 60 ÷ 24 = 2,000 RPM입니다.PM18-08N의 800Hz 주파수는 애플리케이션의 최대 펄스 속도 요구 사항에 따라 확인되어야 합니다..

FAQ

Q1: PM18-08N-S와 PM18-08N ( -S 후자 없이) 의 차이점은 무엇입니까?

Fotek PM18 시리즈의 -S 후자는 일반적으로 많은 Fotek 센서 범위에서 특정 케이블 또는 커넥터 구성을 식별합니다.S는 연결기로 끝나는 변형과는 달리 표준 케이블 유형 버전을 나타냅니다.두 버전 모두 동일한 센서 사양 (8mm, NPN, NO, 1030VDC, 800Hz) 을 가지고 있습니다.

제품 라벨 또는 Fotek의 현재 PM18 문헌에서 정확한 연결 유형을 확인하십시오. 수피크 컨벤션은 생산 라인마다 다를 수 있습니다.

Q2: 감지 거리는 8mm입니다. 온도가 작동 범위에서 어떻게 영향을 미치나요?

온도는 센서의 인덕티브 회로 내의 오시레이터 주파수에 영향을 미치며, 이는 전환점을 이동시킵니다.

표준 산업용 인덕티브 센서에서 감지 거리는 작동 온도 범위에서 대략 ±10%씩 다릅니다.이것은 대략 ±0의 변이를 나타냅니다..8mm

실제 설치 격차는 명목 거리의 80% (약 6.4mm) 냉동 시작에서 평형 상태 작동 온도 전체 온도 범위에서 신뢰할 수있는 전환을 유지하기 위해.

Q3: PM18-08N는 철금속이 아닌 알루미늄이나 스테인리스 스틸 부품들을 감지할 수 있나요?

예, 그러나 감지기 거리가 줄어들었습니다. 표준 인덕티브 센서의 비철 금속 수정 인수는 대략: 알루미늄 0.3 ∼ 0.4 × (2.4 ∼ 3.2mm 효과), 스테인레스 스틸 (오스텐) 0.6 ̊0.75× (4.8×6mm 효과), 청동 0.4×0.5× (3.2×4mm 효과).

이 값은 대략적인 값입니다. 실제 교정값은 특정 합금과 표적 기하학에 달려 있습니다. 8mm 거리가 필요한 응용 프로그램에서 비철형 표적의 경우더 작은 몸집 (단기 명목 거리, 그러나 센서 유형별로 더 높은 수정 요인) 또는 다른 센서 기술을 가진 인덕티브 센서가 고려되어야 합니다..

Q4: PM18-08N의 NPN 출력은 표준 PLC에 어떻게 연결됩니까?

3선 NPN 연결: 갈색 전선이 양전력 공급 (+24V DC), 파란색 전선이 일반 (0V) 전력 공급, 검은 전선 (출력) 이 PLC NPN 디지털 입력 단말기에 있습니다.

PLC 입력 카드는 NPN / 침몰 입력 장치가 있어야합니다. 센서가 표적을 감지하면 NPN 트랜지스터가 유도하고 입력 단지를 0V 방향으로 당깁니다. PLC는 논리 1 입력을 등록합니다.

타겟이 없는 경우 출력이 열려 (고속 임피던스) 있고, PLC는 논리 0을 등록합니다.PLC 입력 카드의 최저 ON 상태 전류 요구 사항 (일반적으로 515 mA) 이 공급 전압과 케이블 저항에 충족되는지 확인.

Q5: 센서의 출력이 공급 장치로 단절되면 어떻게 될까요?

블랙 출력 전선이 실수로 +24V 공급 (또는 PNP 회로에서 일반적인 파란색) 으로 단축되면 출력 트랜지스터는 전체 단절 전류를 수행합니다.표준 인덕티브 센서에는 출력 단전 보호 장치가 포함되어 있으며, 출력 단계를 통한 전류를 안전한 값으로 제한하고 짧은 오류 조건에서 트랜지스터 손상을 방지합니다..

지속되는 단회로에서, 전력은 즉시 끊어져야 합니다. 보호 회로는 일시적인 고장을 처리하지만 단회로 상태에서 연속적인 작동을 위해 설계되지 않습니다.
