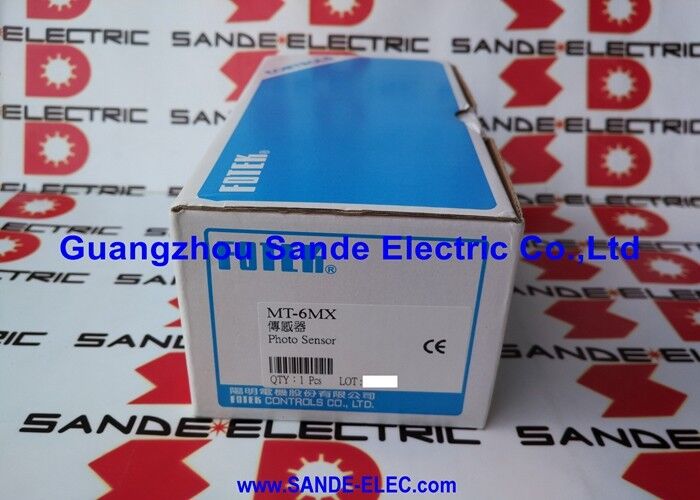

FOTEK 광전기 스위치 사진 센서 MT-6MX MT6MX

Fotek MT-6MX ∙ 미니 투어빔 광전기 센서 6m 범위, NPN & PNP 듀얼 출력 NO, 1030VDC, IP67, 단회로 및 극성 보호

전반적인 설명

의포텍 MT-6MX소형 광전도 센서입니다. 콤팩트한 MT 시리즈 하우스를 중심으로 만들어졌습니다.30mm 길이가 되면서 6m의 감지 범위를 제공하며 가로 빔 반대 구성.

That combination of small body and long sensing distance is the core of the MT-6MX's value in industrial applications where physical installation space is constrained but the detection zone itself is wide.

투어 빔 센싱은 발산기와 수신기를 감지 구역의 반대편에 있는 별도의 하우스에 배치합니다.수신기는 신호 손실을 감지하고 출력 스위치를.

이것은 불투명한 물체에 대한 가장 신뢰할 수있는 광전기 탐지 방법입니다. 센서는 표면의 반사율, 크기,또는 색상 ∙ 그것은 단지 빔이 차단되었는지 확인합니다..

6m에서 MT-6MX는 대부분의 반사 또는 반사 센서가 단일 장착 위치에서 커버 할 수없는 기계 너비, 컨베이어 틈, 입구 및 로딩 영역을 커버 할 수 있습니다.

동시에 NPN 및 PNP 이중 출력은 실용적인 설치 기능입니다. 두 출력은 동일한 수신 장치에서 사용할 수 있습니다.그래서 센서 케이블은 NPN (심어) 또는 PNP (소싱) PLC 입력 카드에 센서를 교환하거나 신호 변환기를 추가하지 않고.

NPN는 센서가 활성화 될 때 입력 단말기가 낮게 당겨있는 PLC 카드에 연결됩니다. PNP는 단말기가 높게 당겨있는 카드에 연결됩니다.한 장치에 둘 다 가지고 같은 센서가 단일 주식에서 유럽과 아시아 기계 PLC 표준을 지원한다는 것을 의미합니다.

IP67 등급의 단축 및 극성 반전 보호와 함께 컴팩트 하우징은 MT-6MX는 기계 도구 환경, 컨베이어 시스템, 포장 기계,센서가 냉각액을 일상적으로 마주하는 재료 처리 라인, 진동 및 유지 보수 중에 때때로 배선 오류.

주요 사양

투어 빔 센싱 가장 신뢰할 수 있는 광전기 방식

분산 및 반사 광전기 감지에서 신뢰성 검출은 부분적으로 표적에 의존합니다그리고 프레젠테이션 각도 모두 수신기에 얼마나 많은 빛이 돌아가는 영향을.

반사 센서에서 반사하는 표적이 감지기를 속일 수 있고, 분산 센서에서 검정색 표면은 반사 신호가 충분하지 않을 수 있습니다.

횡단선 감지기는 이러한 변수를 완전히 제거합니다. 센서는 빔의 존재 또는 부재를 측정합니다.그리고 목표물의 유일한 요구되는 특성은 수신기의 신호를.

6m 범위에서 MT-6MX는 골목 모니터링, 기계 입구 탐지, 컨베이어 너비 감지 및 저장 공간에서 팔레트 / 차량 탐지에 적합한 탐지 구역을 포괄합니다.복사선 경로는 별도의 발사자에서 수신기로 이어집니다. 둘 다 장착 및 배선을 필요로합니다., 그러나 그 결과 검출은 표적 표면 조건, 주변 반사 및 반사 센서 유형에 도전하는 진동 배경 표면에 대해 견고합니다.

콤팩트 MT 시리즈 하우징 작은 발자국, 큰 감지 범위

13.5 × 25 × 30mm, MT 시리즈 하우징은 Fotek 광 전기 라인에서 가장 작은 직사각형 상자 중 하나입니다. 이 크기는 MT-6MX를 기계 프레임에 설치 할 수 있습니다.보호열 사이에, 장비 패널 뒤에, 그리고 표준 블록 형식 센서가 물리적으로 맞지 않는 위치에 있습니다.

장착 발자국은 Fotek MT 시리즈 액세서리와 호환되는 구멍 또는 브래킷 장착을 사용하여 시리즈에 표준입니다.

작은 가구는 환경 보호를 손상시키지 않습니다 IP67 밀폐는 컴팩트 폼 인자를 통해 유지됩니다.세척 노출 환경에서는 센서가 올바르게 작동하는지 확인합니다., 냉각물 안개, 먼지 축적

NPN 및 PNP 듀얼 출력

NPN와 PNP 출력이 동시에 동일한 수신기 단위에서 사용할 수 있다는 것은 PLC 입력 카드 극성으로 인한 센서 선택 제약을 제거합니다.

In mixed-standard machine environments — common in Asian manufacturing facilities where Japanese NPN-standard machines and European PNP-standard machines operate side by side — a single MT-6MX stock item serves both without requiring separate NPN and PNP variants.

와이어링은 간단합니다: 갈색 전선을 +24V DC 공급 장치, 파란색 전선을 일반적인 (0V) 공급 장치에 연결합니다.

NPN 출력에서, 검은 선은 PLC NPN 입력 단말기에 연결되고 출력이 활성화 될 때 출력 전류가 가라앉습니다. PNP 출력에서,흰 선은 PLC PNP 입력 터미널에 연결하고 활성화되면 전류를 공급.

모든 설비에서 단 하나의 출력이 연결되어야 합니다. 사용하지 않는 출력 전선은 고립되어 열려 있습니다.

FAQ

Q1: MT-6MX는 투광 모드에서 가시광선이나 적외선을 방출합니까?

MT 시리즈는 특정 변종에 따라 조정 된 적외선 또는 가시광선을 사용합니다. 6m 범위의 횡선 빔 응용 프로그램에서발사자는 수신기에 대한 자외선 LED 또는 가시 적색 LED의 빛 빔을 쏘아 올립니다..

변조된 빛 신호는 센서 자체 빔을 주변 빛과 구별하여 탐지 구역의 햇빛이나 인공 조명으로 인한 잘못된 트리거를 방지합니다.

설치 중에 라이트 가시성이 필요한 애플리케이션의 경우 센서 라벨 또는 Fotek의 MT 시리즈 문서에서 특정 LED 유형을 확인합니다.

Q2: 6m 범위에서 발사자와 수신기가 어떻게 정렬됩니까?

6m에서 방출기와 수신기 사이의 작은 각의 오차는 수신기 표면을 지나선 빔을 지시할 수 있습니다.포텍 MT 시리즈 투어빔 센서는 정의 된 빔 각도와 일반적으로 몇도 분리를 가진 모듈 LED를 사용합니다..

초기 설치를 위해, 유출기와 수신기를 스피어 레벨과 측정을 사용하여 공통 축에 맞추십시오.그 다음 안정성 LED 또는 신호 강도 표시기가 최대 수신 신호를 확인 할 때까지 수신기의 출력 표시기를 모니터링하는 동안 두 단위 전원을 조정두 단위를 그 위치에서 브래킷 하드웨어로 잠그십시오.

Q3: MT-6MX는 유리 또는 투명한 플라스틱 필름과 같은 투명한 물체를 감지 할 수 있습니까?

적외선 또는 적색 LED 발산기를 갖춘 표준 투광선 센서는 투명한 물체를 감지하지 못하며 빛이 차단되는 대신 통과합니다.

투명한 물체 탐지 (투명한 병, 필름, 유리 패널) 는 양극화 된 빛과 함께 특화된 직선선 센서 또는 특정 투명한 물체 모델이 필요합니다.

MT-6MX는 불투명한 물체 검출을 위해 설계되어 있으며 약 70~80% 이상의 빔을 전송하는 표적을 신뢰할 수 없습니다.

Q4: MT-6MX의 반응 시간은 얼마입니까?

MT 시리즈 미니 포토 센서는 포텍의 광 전기 시리즈와 일치하는 밀리초 범위의 응답 시간을 가지고 있습니다.

For precise response time values applicable to the MT-6MX variant in your application — particularly for high-speed detection where the target passes the beam quickly — consult Fotek's MT series datasheet for the specific ON-time and OFF-time values, 이 값은 주어진 목표 속도에서 최소 탐지 가능한 목표 크기를 결정하기 때문입니다.

Q5: 센서는 극위 반전 보호를 포함합니다. 이것은 공급 전선을 손상없이 교환 할 수 있음을 의미합니까?

반극성 반전 보호는 센서가 반극성에서 공급의 짧은 연결을 살아남는 것을 의미합니다. 반극성 전선으로 올바르게 작동하지 않을 것입니다.하지만 보호 회로는 영구적인 내부 손상을 방지합니다..

정상 작동에는 올바른 극성 연결이 필요합니다 (갈색에서 +V, 파란색에서 0V). 보호는 유지 보수 중에 설치 오류에 대한 보호입니다.반전된 배선으로 센서를 작동시키는 면허가 없습니다..

반전 경우 즉시 극성 연결을 수정하십시오. 보호 회로는 지속 된 반전 공급의 생존을 보장하지 않습니다.
