| 원래 장소 | 일본 |
| 브랜드 이름 | SANYO |
| 인증 | CE ROHS |
| 모델 번호 | 109P0824H701 |

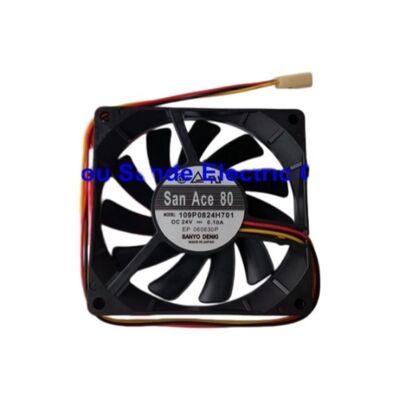

109P0824H701은 San Ace 80 시리즈에 속하는 Sanyo Denki의 80mm 슬림 팬으로, 24V 공급 장치에서 조용한 31dB(A)로 32.1CFM을 제공하는 15mm 깊이의 관축 팬입니다. 15mm 깊이가 정의적인 특징입니다. 표준 80mm 팬의 깊이가 25mm 또는 38mm인 경우 109P0824H701은 표준 깊이 80mm 팬이 청소할 수 없는 얕은 인클로저, 좁은 환기 슬롯 및 공간이 제한된 패널 위치에 적합합니다.
2.4W 전력 소비 및 100mA 전류 소모로 인해 이 팬은 보다 효율적인 80mm 산업용 팬 중 하나가 되며, 이는 제한된 총 전류 예산으로 여러 팬이 24V 전원 공급 장치를 공유하는 경우에 적합합니다.
| 매개변수 | 값 |
|---|---|
| 치수 | 80×80×15mm |
| 전압 | 24V DC |
| 작동 범위 | 14V – 27.6V |
| 현재의 | 100mA |
| 힘 | 2.4W |
| 속도 | 3100RPM |
| 기류 | 32.1CFM(0.899m³/분) |
| 소음 | 31.0dB(A) |
| 베어링 | 볼베어링 |
| 삶 | 40,000시간 |
| 인증 | UL, CSA, TUV |
세 번째 와이어는 팬 속도에 비례하는 타코미터(펄스 센서) 신호를 출력합니다.
속도 모니터링:타치 출력을 통해 호스트 시스템은 실제 팬 RPM을 모니터링하여 팬이 올바른 속도로 작동하고 있는지 확인하고 완전한 고장이 발생하기 전에 베어링 마모로 인한 점진적인 속도 감소를 감지할 수 있습니다.
팬 결함 경보:팬 오류 모니터링 기능이 있는 시스템은 타코미터 신호를 사용하여 팬 오류를 감지합니다. 3100RPM에서 펄스 출력 주파수는 약 103Hz(회전당 펄스 2개인 경우)입니다. 이는 표준 마이크로컨트롤러 타이머 입력 기능 내에 있습니다.
서버 및 데이터 센터 장비:높이가 제한된 랙 위치에서 슬림한 80mm 팬을 사용하는 블레이드 서버 냉각, 1U 및 2U 서버 섀시, 네트워크 장비.
통신 인프라:긴 서비스 수명과 회전 속도 모니터링 기능을 갖춘 슬림형 팬이 필요한 기지국 전자 장치, 중앙 사무실 장비 및 캐리어급 네트워킹 섀시입니다.
산업용 제어 패널:팬 캐비티 깊이가 제한된 자동화 컨트롤러, 드라이브 전자 장치 및 산업용 컴퓨터 인클로저의 패널 장착 냉각입니다.
의료 장비 전자:조용한 작동(31dB) 및 UL 인증이 필요한 소형 의료 장치의 전원 공급 장치 및 전자 장치 냉각.
Q1: 25mm 깊이의 80mm 팬 대신 15mm 깊이의 109P0824H701을 선택하는 이유는 무엇입니까?
주된 이유는 물리적입니다. 사용 가능한 팬 캐비티 깊이가 15~24mm이면 25mm 팬이 맞지 않습니다. 109P0824H701은 또한 동일한 전압에서 많은 25mm 팬보다 조용합니다. 31dB(A) 소음 등급은 슬림 임펠러의 낮은 블레이드 부하를 반영합니다. 절충점: 유사한 전압에서 최대 깊이 팬보다 공기 흐름이 적습니다. 슬림 변형을 지정하기 전에 감소된 CFM이 열 요구 사항을 충족하는지 확인하십시오.
Q2: 40,000시간의 사용 수명은 무엇을 기준으로 합니까?
Sanyo Denki의 40,000시간 수명 등급은 가정된 작동 온도를 기준으로 합니다. 주변 온도가 높을수록 베어링 윤활유 수명이 단축됩니다. 주변 온도가 60°C이면 실제 서비스 수명은 25°C보다 훨씬 짧아질 수 있습니다. 팬 캐비티 주변 온도가 높은(30~50°C) 설치에서는 서비스 수명이 비례적으로 단축됩니다. 고장이 날 때까지 작동하는 것보다 다음 예정된 유지 관리 시 교체를 계획하는 것이 좋습니다.
Q3: 14V 최소 작동 전압이 성능에 큰 영향을 줍니까?
14V(24V 정격의 58%)에서 팬은 공기 흐름이 감소된 정격 속도보다 훨씬 낮은 약 1800RPM으로 작동합니다. 최소 14V는 시작 및 작동 하한입니다. 팬은 14V에서 안정적으로 시작하고 회전을 유지하지만 정격 3100RPM 및 32.1CFM 성능의 경우 24V가 필요합니다. 27.6V 상한(24V의 115%)은 일시적인 과전압 조건에서도 안전한 작동을 제공합니다.
Q4: 109P0824H701은 동일한 전압 등급의 다른 80×80×15mm 팬을 직접 대체할 수 있습니까?
물리적 호환성을 위해서는 80×80×15mm 전면 치수와 24V DC 공급 장치가 일치해야 합니다. 전기적 호환성을 위해서는 교체 팬의 3선 커넥터가 장비의 대응 커넥터와 일치해야 합니다. 일부 팬은 다른 커넥터 하우징을 사용합니다. 블레이드 회전 방향이 원본과 일치하는지 확인하세요. 공기 흐름 방향이 바뀌면 효과적인 냉각이 줄어듭니다. Sanyo Denki의 San Ace 80 시리즈 변형은 동일한 80×80×15mm 설치 공간 내에서 다양한 속도와 공기 흐름 수준을 포괄합니다.
