| 원래 장소 | 일본 |
| 브랜드 이름 | SANYO |
| 인증 | CE ROHS |
| 모델 번호 | 9WF1224H1D03 |

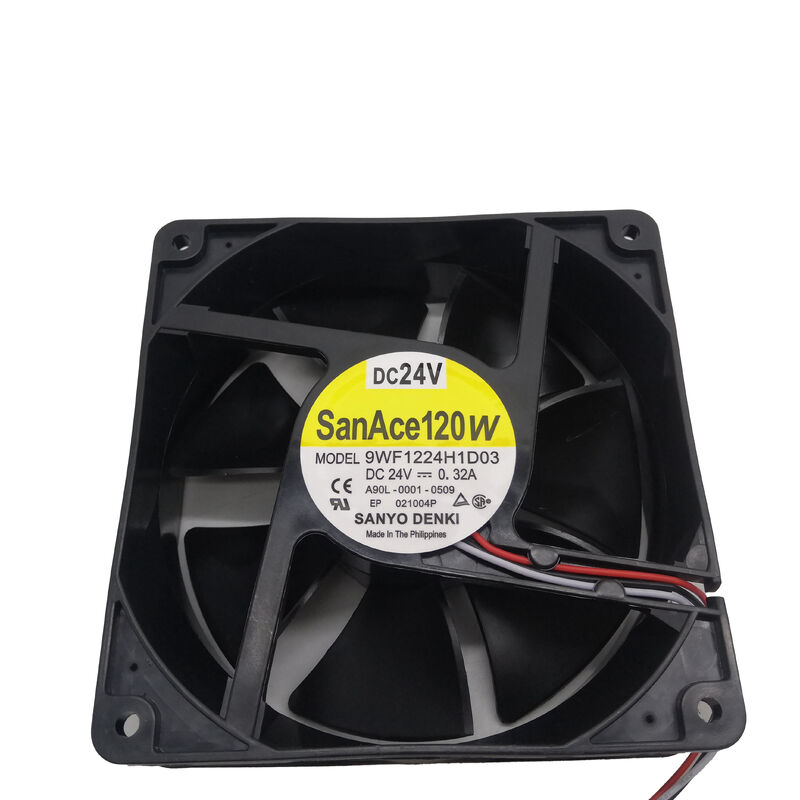

9WF1224H1D03은 Sanyo Denki의 SanAce120 W의 기름 방지 24V DC 팬입니다.냉각체 시스템에 인접한 서보 드라이브 캐비닛, 그리고 금속 공사 시설의 오일 안개 환경은 냉각 팬을 윤활유, 절단 오일 안개 및 냉각 액체 에어로졸에 노출시킵니다.표준 팬은 시간이 지남에 따라이 기름을 모터 윙링 및 베어 밀폐에 흡수합니다. 결국 모터 단열 고장 또는 조기 베어 고장.
The oil-proof ("W" series) construction seals the motor and bearing cavities against oil ingress — the 9WF1224H1D03 maintains its electrical insulation integrity and bearing lubrication in these contaminated environments.
| 매개 변수 | 가치 |
|---|---|
| 크기 | 120×120×38mm |
| 전압 | 24V DC |
| 작동 범위 | 14V ∙ 27.6V |
| 전류 | 0.32A |
| 힘 | 7.68W |
| 공기 흐름 | 254 CFM (431.5m3/h) |
| 소음 | 46 dB ((A) |
| 류류 | 구리 라잉 |
| 생활 | 40,000 h @ 60°C |
| 전선 | 3 (펄스 센서) |
| 인증서 | UL, CSA, TUV, CE |
펄스 센서 출력:세 번째 전선은 팬 속도와 비례한 펄스 신호를 제공합니다. 호스트 시스템 (FANUC 증폭기 또는 드라이브 컨트롤러) 는 팬 작동을 확인하기 위해 이 펄스 주파수를 모니터링합니다.
로터 차단 보호:팬이 정지되면 로터 보호 회로는 DC 모터 소모를 방지하여 전류를 제한합니다.이 보호 장치는 오염물질 축적으로 인해 일시적으로 블레이드 막히는 경우에도 모터의 무결성을 유지.
역극성 보호:모터 회로는 설치 또는 유지 보수 중에 우연한 역 연결에 저항합니다.
FANUC CNC 서보 증폭기 냉각:A90L-0001-0509 FANUC 알파 및 베타 시리즈 서보 증폭 모듈의 팬 교체 9WF1224H1D03은 Sanyo Denki 팬으로 FANUC가 지정한 냉각 구성 요소로 확인되었습니다.
산업용 기계 도구의 드라이브 캐비닛:CNC 가공센터와 턴링센터에 설치되거나 인접한 서버 드라이브 및 스핀드 드라이브 칸막이, 칸막이가 밀폐되어 있음에도 불구하고 절단 부위에서 오일 안개가 캐비닛으로 침투하는 경우
석유 오염 환경에서의 전원 공급 냉각:산업용 전원 공급 장치, 용접 장비 전원 스테이지, 그리고 석유 안개와 함께 금속 처리 환경에서 작동하는 플라즈마 절단 전원 공급 장치
CNC 밀러 및 닦기 기계 드라이브:정밀 밀링 및 톱닝 머신 전기 장치는 밀링 유체 안개와 기름 윤활유 증기가 냉각 팬에 도달합니다.
Q1: 9WF1224H1D03의 기름 방지 등급은 무엇입니까? IPxx 등급이 있습니까?
Sanyo Denki's W-series oil-proof designation indicates motor winding and bearing sealing for oil mist and splash environments — it is not typically assigned a specific IP rating in the same format as enclosure protection classifications. 기름 방지 구조는 기름 침몰보다는 기름 안개, 빛 스프래치 및 기름 에어로졸 접촉에 대한 보호를 제공합니다. 특정 IP 등급 정보를 위해,산요 덴키의 산에스 9WF 시리즈 기술 문서에서 확인.
Q2: 어떤 FANUC 드라이브 알람이 9WF1224H1D03 (A90L-0001-0509) 팬이 고장 났음을 나타냅니다?
3선 펄스 출력을 모니터링하는 FANUC 서보 증폭기는 속도 신호가 0으로 떨어지면 SV0430 (냉각 팬 고장) 또는 동등한 증폭기 팬 경보를 생성합니다.알람은 FANUC 매개 변수 설정에 따라 저하 부하에서 계속 작동을 허용하거나 보호 종료를 시작할 수 있습니다.- 팬을 교체하고 정전 작동을 회복하기 위해 경보를 재설정합니다.
Q3: 9WF1224H1D03이 표준 (유를 방지하지 않는) 응용 프로그램에 설치 될 수 있습니까?
예 油性扇는 건조한 환경에서 표준 팬보다 동일한 또는 더 나은 성능을 제공합니다. 기름성 밀폐는 깨끗한 환경에서 냉각 성능에 부정적인 영향을 미치지 않습니다.254 CFM 공기 흐름과 40,000시간의 서비스 수명 규격은 설비가 기름 오염 또는 깨끗한 환경에서 있는지 여부에 관계없이 적용됩니다.
Q4: 현재 9WF1224H1D03의 동화율은 어떻게 될까요?
DC 브러시리스 팬은 시작 시 짧은 시간 동안 더 높은 급류를 끌어낼 수 있습니다. 일반적으로 모터가 속도에 도달 할 때까지 첫 몇 밀리 초 동안 평상시 전류의 2 × 3 ×입니다.평형 전류는 0입니다..32A 가등급 24V에서. 팬 공급 회로의 전원 공급 또는 피지 큐브는 거짓 트립 없이 부딪히는 것을 수용해야 한다. 최소 0.5 ∼ 1의 가등급 공급.0WF1224H1D03의 24V 공급 레일에 대한 연속 A는 시작 트랜지션을 처리하는 데 적합합니다..
