| 원래 장소 | 일본 |
| 브랜드 이름 | SANYO |
| 인증 | CE ROHS |
| 모델 번호 | 9WF0624H603 |

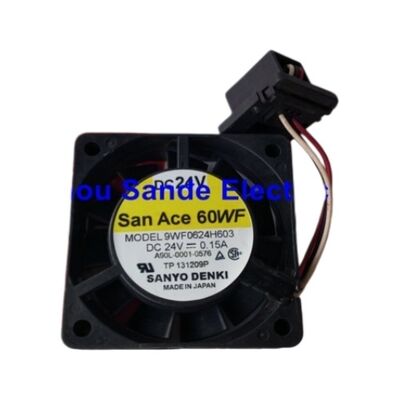

9WF0624H603은 60×60×20mm 표준 폼 팩터의 24V DC 브러시리스 냉각 팬으로 FANUC의 CNC 제어 장치, 서보 증폭기 모듈 및 운영자 패널 어셈블리 전반에 걸쳐 작동 온도를 정격 제한 내로 유지하는 데 사용됩니다. 24V 공급 장치(3.6W)에서 0.15A를 끌어와 상당한 전력 소모 없이 열 발생 전자 장치에 공기 흐름을 제공합니다.
냉각 팬은 FANUC 제어 시스템의 마모 품목입니다. 팬 모터의 베어링 마모는 CNC 캐비닛 서비스에서 가장 일반적으로 예방할 수 있는 유지 관리 이벤트 중 하나입니다. 팬 속도가 느려지거나 간헐적으로 작동하면 온도가 점진적으로 상승하여 성능이 저하되거나 완전한 열 차단이 발생하기 전에 경보가 발생합니다. 팬 속도가 임계값 아래로 떨어지면 많은 FANUC CNC 및 증폭기 장치에 냉각 팬 경보 코드가 표시됩니다. 다른 제품은 열 과부하를 통해서만 팬 고장을 감지합니다.
소음 증가, 공기 흐름 감소 또는 팬 경보 코드의 첫 징후가 나타날 때 9WF0624H603을 교체하는 것이 열로 인한 드라이브 오류를 처리하는 것보다 훨씬 덜 방해적입니다.
| 매개변수 | 값 |
|---|---|
| 모델 | 9WF0624H603 |
| 공급 전압 | 24V DC |
| 현재의 | 0.15A |
| 힘 | 3.6W |
| 치수 | 60×60×20mm |
| 폼 팩터 | 표준 60mm |
| 애플리케이션 | FANUC CNC / 서보 드라이브 냉각 |
9WF0624H603은 케이블 커넥터를 통해 호스트 장치의 24V 공급 장치에 연결됩니다. 교체 팬을 장착하기 전에 커넥터 유형과 핀 할당이 장치의 팬 헤더와 일치하는지 확인하십시오. 24V 공급 장치는 제어 시스템의 올바른 소스에서 공급되어야 합니다. 정격이 잘못된 공급 장치에 연결하지 마십시오.
팬을 원래 방향과 동일하게 장착하십시오. 효과적인 냉각을 위해서는 공기 흐름 방향(흡기 또는 배기)이 중요합니다. 대부분의 FANUC 패널 및 드라이브 팬은 흡기측에서 발열 부품을 통해 공기를 끌어옵니다. 팬 방향을 반대로 바꾸면 효과적인 냉각 효과가 크게 떨어집니다.
장착 후 시스템 전원을 켜고 시작 시 즉시 새 팬이 회전하는지 확인합니다. 시동 시 멈칫하는 팬은 처음부터 베어링 결함이 있는 것입니다. 시스템을 실행하기 전에 다시 교체하십시오.
Q1: FANUC 냉각 팬은 얼마나 자주 교체해야 합니까?
FANUC는 일반적으로 정상적인 연속 생산 환경에서 또는 베어링 소음, 속도 감소 또는 팬 알람 코드의 첫 번째 징후가 있는 경우 2~3년마다 냉각 팬을 교체할 것을 권장합니다. 주변 온도가 높은 환경이나 여러 교대로 운영되는 생산 라인에서는 조기 검사 및 교체가 신중합니다.
Q2: CNC에 냉각 팬 알람이 표시됩니다. 이는 9WF0624H603이 완전히 중지되었음을 의미합니까?
반드시 그런 것은 아닙니다. FANUC 팬 경보 회로는 팬 속도가 임계값 아래로 떨어지는 경우를 감지합니다. 이는 팬이 완전히 멈추기 전에 발생할 수 있습니다. 절반 속도로 작동하는 팬은 여전히 전류를 소비하지만 충분한 공기 흐름을 제공하지 못할 수 있습니다. 완전한 고장을 기다리지 말고 알람이 나타나면 팬을 교체하십시오.
Q3: 9WF0624H603은 FANUC 전용인가요, 아니면 표준 60mm 24V DC 팬으로 교체할 수 있나요?
9WF0624H603은 커넥터와 방향이 정의된 FANUC 지정 팬입니다. 커넥터와 공기 흐름 방향이 일치하는 경우 일부 애플리케이션에서는 동등한 공기 흐름의 표준 60mm 24V DC 브러시리스 팬을 사용할 수 있습니다. 그러나 정품 FANUC 팬은 올바른 커넥터 장착을 보장하고 원래 설계 사양을 충족합니다. FANUC 제품이 아닌 장치로 교체하기 전에 커넥터 유형과 공기 흐름 방향을 확인하십시오.
Q4: 팬이 작동 중이지만 드라이브에 여전히 열 경보가 표시됩니다. 무엇을 확인해야 합니까?
팬이 적절한 공기 흐름을 제공하는지 확인합니다. 부분적으로 손상된 베어링이나 막힌 흡입구/배출구로 인해 팬이 천천히 회전하는 경우 작동하는 것처럼 보이지만 충분한 공기를 이동하지 못할 수 있습니다. 팬 흡입구가 이물질이나 케이블로 막혀 있지 않은지 확인하십시오. 드라이브 캐비닛의 전체 공기 순환이 적절하고 주변 온도가 드라이브의 지정된 범위 내에 있는지 확인하십시오.
Q5: 9WF0624H603의 출처는 어디입니까?
FANUC 공인 서비스 채널과 FANUC 예비 부품 애프터마켓을 통해 CNC 서비스 공급업체 및 드라이브 유지 관리 전문가가 됩니다. 설치된 팬의 라벨에서 9WF0624H603 모델 명칭을 확인하십시오. 크기는 비슷하지만 전압이나 커넥터 유형이 다른 팬은 호환되지 않습니다.
