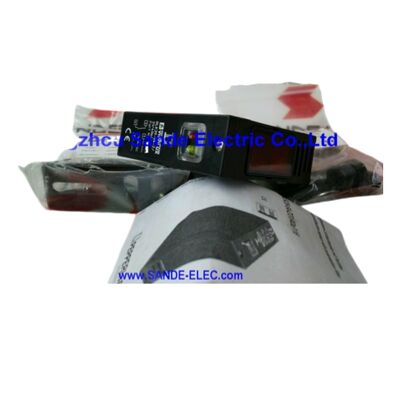

VISOLUX 광전 센서 RLK39-54-Z3140A116 RLK3954Z3140A116 RLK39-54-Z/31/40A/116

페퍼럴+푸크스 RLK39-54-Z/31/40A/116

전반적인 설명

의펩퍼 + 퓨치 RLK39-54-Z/31/40A/1167m의 감지 범위를 결합한 반사 광전기 센서, 포진 필터와 함께 보이는 빨간 빛, 릴레이 접촉 출력, 내장 타이머 기능그리고 터미널 칸막이 연결 ∼ 모두 RLK39 시리즈의 산업적 위치를 정의하는 견고한 블록 스타일의 주택.

장거리 감지 범위와 배경 반사 환경에서의 신뢰할 수 있는 객체 탐지,그리고 더 높은 전류 릴레이 로드에 직접 연결 트랜지스터 출력 센서가 불충분합니다.

반사 작동 원리는 방출기와 수신기를 한 가구에 함께 배치합니다.별도의 수신 장치가 아닌 검출 구역 반대편에 있는 반사선만을 필요로 합니다..

센서는 반사체 쪽으로 보이는 붉은 빛의 빔을 투사합니다. 불투명한 물체가 센서와 반사체 사이의 빔을 방해하면수신기는 더 이상 반환 된 빛을 보지 못하고 출력 스위치가.

투명 또는 반투명한 물체의 경우, 표준 반사 구성은 이 경우에 빔이 ∼를 통과하도록 허용할 수 있습니다.센서의 별도의 투명한 객체 변형이 선택됩니다..

Z 후자는 타이머 변수를 식별합니다. a built-in delay function that can be configured to suppress output changes for adjustable dwell periods — either ON-delay (output activates after the object has blocked the beam for the set time) or OFF-delay (output remains active for the set time after the beam is restored).

이것은 반사를 일시적으로 중단하고 돌아오는 진동하거나 진동하는 물체에서 잘못된 트리거를 제거합니다.

주요 사양

반사 센싱 1면 설치

반사성 구성은 감지 구역의 한쪽만 물리적으로 접근 할 수 있어야 합니다. 센서가 장착된 쪽.

반사선 (프리즈마 테이프, 코너 큐브 반사선, 또는 전용 장착 반사선) 이 구역의 뒷면에 설치되지만 전기 연결, 케이블 라우팅이 필요하지 않습니다.그리고 제어 전선이 없습니다..

이것은 거리의 수신기에 케이블을 운반하는 것이 비싸고 어렵거나 불가능한 탐지 구역에 대한 실용적인 선택입니다.오버헤드 구조로, 또는 두 번째 케이블 장치가 유지 보수 문제를 일으킬 수있는 기계 프레임을 통해.

최대 7m 범위는 하나의 센서 설치에 대한 관대한 감지 범위를 제공합니다.그리고 단거리 분산 센서의 범위 불안 없이 통과 감지 구역.

모든 설비의 실제 효과 범위는 반사체의 종류, 목표 표면의 반사성, 주변 조명 조건,그리고 렌즈 청결성 (Lens cleanliness) - 감수성 잠재미터는 특정 설비에 대한 신호 마진을 최적화하기 위해 탐지 문턱을 조정합니다..

포라라이제이션 필터 (/31) 반사 물체의 탐지

양극화 필터가 없는 표준 반사 센서는 반사성이 높은 표면으로 속일 수 있습니다.또는 거울 끝 포장은 수신기에 빛 빔을 반사, 센서가 목표물이 물리적으로 존재할 때에도 "파열이 중단되지 않았다"를 읽도록 만듭니다.

The polarization filter in the RLK39-54-Z changes the light beam's polarisation plane before emission and requires the received light to arrive with a complementary polarisation change — which the retroreflector produces.

목표물의 표면에서 거울처럼 반사되는 것은 양극화를 회전시키지 않으므로 수신기는 거부합니다.

반사선의 기하학은 양극화를 회전시킵니다. 그래서 정당한 복사선이 받아들여집니다.

실용적인 결과: 편광 필터와 함께 RLK39-54-Z는 표준 반사 센서를 혼동하는 반사 물체를 안정적으로 감지하여 포장용으로 적합합니다.금속 부품 취급, 자동차 조립 및 닦은 또는 반짝이는 제품 표면을 포함하는 모든 프로세스.

릴레이 출력 (/40A) 3A에서 직접 부하 전환

RLK39-54-Z 스위치의 릴레이 접촉 출력은 공급 전압에서 3A까지 부하됩니다. 트랜지스터 출력 (PNP 또는 NPN) 와 달리,리레 콘택트는 센서의 공급 회로에서 전기적으로 격리됩니다. 콘택트는 센서의 DC 공급 극성으로부터 독립적으로 스위치되며 AC 및 DC 로드 회로와 호환됩니다..

이 격리 장치로 센서는 중계 릴레 또는 신호 격리 장치 없이 하나의 출력에서 230V AC 전자기기, 경보 소너, AC 코일과 함께 모터 스타터 및 PLC 입력을 전환할 수 있습니다.

3 암페어는 공장 자동화에서 가장 일반적인 직선 전환 부하를 커버합니다: 24V DC 릴레 코일 (50 ∼150mA), 24V 소레노이드 밸브 (100 ∼ 500mA), 작은 AC 모터 시작 코일 (0.5 ∼ 2A),그리고 대부분의 PLC 입력 모듈.

3A를 초과하는 부하의 경우, 큰 모터 접촉기, 고전류 소레노이드, 릴레이 출력은 부하를 직접적으로 대신하는 중간 릴레이 코일을 구동합니다.

타이머 함수 (/Z)

Z 변종의 내장 타이머는 감지된 이벤트 (광선 중단 또는 복원) 와 출력 상태 변화 사이의 구성 가능한 지연을 추가합니다.

두 가지 지연 모드가 있습니다: ON-delay, 출력이 설정된 기간 동안 빔이 차단된 후에만 활성화됩니다. (먼지, 입자 또는 진동으로 인한 짧은 차단을 제거합니다.)그리고 빔이 복원된 후에도 출력이 설정된 기간 동안 활성화되어 있는 OFF-delay (탐지 구역을 빠르게 통과하는 표적에 대한 출력 펄스를 연장).

진동으로 인해 목표물이 간헐적으로 빔을 깨고 복원하는 용도용 용도용 용도용 용도용 용도용 용도용 용도용 용도용산업용 세척기 ◎ ON-delay는 출력 래치는 귀찮은 경보 또는 제어 간섭으로 변하지 않도록합니다..

타이머 기간은 센서 본체에서 조절을 통해 설정됩니다. 범위는 선택된 특정 지연 범위에 따라 초분의 일부에서 몇 초까지 광범위한 범위를 커버합니다.

FAQ

Q1: 전체 7m 탐지 범위를 달성하기 위해 RLK39-54-Z/31/40A/116와 함께 어떤 반사기를 사용해야합니까?

페퍼 픽스 (Pepperl+Fuchs) 는 RLK39 시리즈를 그들의 액세서리 제품군에서 호환되는 반사선과 함께 사용할 수 있도록 설계합니다.장거리에서도 더 일관된 성능을 제공하는 장착된 반사선.

최대 7m는 표준 조건에서 적절한 반사선 (깨끗한 렌즈, 과도한 주변 빛 간섭이 없으며, 양극화 필터가 활성화) 로 적용됩니다.

최대 범위에서 신호 마진은 더 짧은 거리에 비해 얇습니다. 감수성 잠재미터 조정 및 반사기의 청결성은 신뢰할 수있는 작동을 위해 더 중요합니다.7m의 한계에 접근하는 마진에 대해, 고효율의 반사선을 사용 하 고 조심스럽게 정렬 유지.

Q2: 센서는 켜고 어두운 모드를 갖추고 있습니다. 어떤 모드를 선택할지 결정하는 것은 무엇입니까?

라이트-온 (LO) 모드: 빔이 수신기에 도달하면 출력이 활성화됩니다.반대쪽의 ∼ 출력은 빔이 끊어질 때 ON입니다..

출력이 "파스 클리어"를 표시하고 객체가 검출되면 전환해야하는 응용 프로그램에서 라이트-온 (Light-On) 을 선택하십시오 (표준 객체 탐지).

출력이 "물질 현존"을 표시하고 물체가 떠날 때 전환해야하는 응용 프로그램에서 다크-온 (Dark-On) 을 선택하십시오. (예를 들어, 부품이 고정 장치에 앉아 있음을 확인합니다.)

Q3: IP 등급은 IP54입니다 RLK39-54-Z는 야외 또는 습한 환경에 적합합니까?

IP54는 먼지 보호 (IP6x와 같이 부분적으로, 완전한 먼지 배제 없음) 과 모든 방향에서 분사되는 물에 대한 보호를 제공합니다.중대 스플래시 노출과 실내 산업 환경에 적합, 하지만 고압 세척, 지속적인 물 제트, 또는 추가적인 보호 없이 야외에 비에 노출되지 않습니다.

IP67 이상 요구되는 애플리케이션에서는 대체 센서 변종 또는 보호 장을 고려해야 합니다.

Q4: RLK39-54-Z/31/40A/116는 표적이 투명한 플라스틱 필름 또는 병이라면 전체 7m 범위에서 사용할 수 있습니까?

표준 반사 센서 (이 모델을 포함하여 특별한 투명한 대상 광학이없는) 는 일반적으로 투명한 표적을 감지하는 데 신뢰할 수 없습니다.

투명한 물체는 반사선에서 반사선을 통과하고 반사선에서 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선으로 반사선을 반사선으로 반사선으로 반사선로 반사선로 반사선

투명한 물체 검출을 위해 투명한 물질 검출을 위해 최적화된 양극화를 가진 특수 반사 센서 또는 대체 투광선 센서가 필요합니다.불투명한 물체는 최대 7m에서 안정적으로 감지됩니다..

Q5: RLK39-54-Z의 타이머 기능은 어떻게 설정되며 어떤 지연이 가능합니까?

타이머 기능은 센서 몸체에서 접근 할 수있는 조정 장치로 구성됩니다. 일반적으로 다회 역량 측정기 또는 선택기.사용 가능한 지연 범위는 특정 RLK39 구성과 변종에 달려 있습니다.; Z 표시는 타이머가 존재한다는 것을 확인합니다.

특정 지연 범위 및 조정 절차에 대해 Pepperl+Fuchs RLK39-54-Z 제품 문서를 참조하십시오.

정밀한 타이머 기간이 제어 순서에 결정적인 응용 프로그램에서, 센서를 선택하기 전에 응용 프로그램의 필요한 지연에 대한 사용 가능한 조정 범위를 확인합니다.
