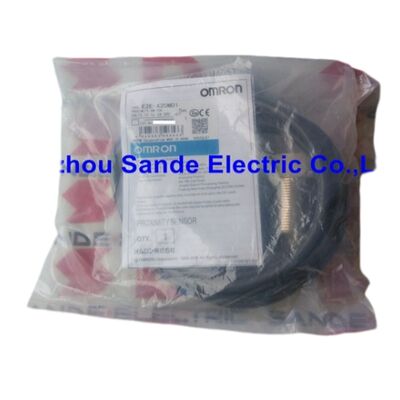

옴론 근접 센서 스위치 E2E-X2OMD1 E2EX2OMD1 E2E-X2OMD1 E2EX2OMD1

옴론 E2E-X20MD1 ◎ 인덕티브 근접 센서 M30 방패가 없는 20mm NO, DC 2-Wire, 10~30VDC, 100Hz, 듀얼 LED, IP67, 오일 저항 케이블

전반적인 설명

의옴론 E2E-X20MD1E2E 시리즈의 M30 비보호 라인에서 가장 긴 범위 표준 모델이며, DC 2-waya 정상적으로 열린 출력으로 M30 몸체에서 20mm의 인덕티브 센싱 거리를 제공합니다.

20mm는 임의의 수치가 아닙니다. 그것은 표준 M30 형식의 보호되지 않은 인덕티브 센서의 실용적 최대치를 나타냅니다.내부 보호 장치의 제한 없이 진동장 부피를 극대화함으로써 달성.

작은 범위의 M18 또는 M12 장치 대신 20mm 센서를 선택하는 논리는 일반적으로 세 가지 설치 현실 중 하나로 귀결됩니다.기계의 허용량 축적으로 인해 목표물을 더 짧은 간격 내에 안정적으로 배치할 수 없습니다.· 표면은 불규칙하다 (사각면, 거친 도조, 스탬프된 가장자리) 그리고 표시된 거리에 따라 달라질 수 있다.또는 센서는 기계 주기에 흔들거나 흔들리는 움직이는 목표물에서 고정된 거리에 장착되어야 합니다.이 세 가지 경우 모두, E2E-X20MD1의 16mm 설정 거리는 장애를 감지하지 않고 변동을 수용 할 수있는 충분히 넓은 안정적인 감지 영역을 제공합니다.

M30 방패가 없는 센서이기 때문에 설치에는 익숙한 비 플러시 설치 프로토콜이 필요합니다. 센서 표면이 장착 구멍에서 튀어나와야 합니다.주변 금속 구조가 활성 감지 구역 뒤에 앉아있는 것이 아니라 그 수준으로.

이것은 M30 가구에서 20mm를 달성 할 수 있는 타협입니다.센서 끝을 둘러싸고 금속이 없는 영역을 요구하지만 같은 크기의 피난 센서와 일치할 수 없는 범위를 제공합니다..

주요 사양

20mm 센서 M30 방패 없는 천장

옴론의 M30 E2E 라인에서 보호된 구조에서 보호되지 않은 구조로의 진행은 일관적입니다: 보호된 M30은 감지 거리의 10mm (E2E-X10D1) 를 달성합니다.보호막이 없는 버전은 20mm로 두 배가 됩니다 (E2E-X20MD1).

The unshielded field's extended range is the result of allowing the oscillator coil to radiate its field in all directions rather than confining it to a forward cone — the total available field energy reaches the target at greater distances, 그러나 필드는 또한 옆으로 확장, 설치가 측면 금속에서 센서를 격리해야합니다.

표준 54 × 54 × 1mm 철 시험판의 경우 20mm 거리를 축적으로 측정합니다.대부분의 기계 목표물은 고정된 각도에서 접근하고 센서에 일관된 영역을 제시.

표적이 54 × 54mm보다 현저하게 작으면, 효과적인 감지 거리는 그 비율로 줄입니다.

표준판보다 큰 표적은 표적 영역에 관계없이 최대 탐지 범위를 제한하기 때문에 표적 20mm를 넘어 감지 거리를 크게 확장하지 않습니다.

100Hz 반응 ∙ 대포맷 센싱에 적합

E2E-X20MD1의 100Hz 스위칭 주파수는 작은 E2E 모델보다 낮으며 센서의 더 큰 오시레이터 회로와 직접 관련이 있습니다.

20mm 감지장치로 M30 몸집 크기로 the oscillator operates at lower frequencies to support the larger coil geometry — higher-frequency oscillation in a large coil produces field characteristics that reduce sensing range rather than improving it.

100 Hz는 평균적인 산업용 속도로 움직이는 큰 기계 부품이 목표가 되는 거의 모든 존재/부재 애플리케이션에 적합한 초당 100 탐지 주기를 제공합니다.

100Hz가 떨어질 수 있는 유일한 응용은 고정 센서 포인트를 빠르게 통과하는 큰 목표물의 고속 계산입니다.초고속 충전 선에 있는 병이나 초고속 컨베이어 위에 있는 물체와 같이, 초당 50개 이상의 속도로 탐지할 수 있는 간격에서.

이러한 애플리케이션에서 센서를 선택하기 전에 100Hz 제한값이 필요한 감지 속도와 호환되는지 평가합니다.

큰 표준 목표 영역 및 비철화 수정

54 × 54mm 표준 시험 표적의 크기는 검사를 하는 동안 특징화된 감지 필드가 완전히 조명되는 것을 보장하도록 되어 있다. 이는 보호되지 않은 M30 코일의 넓은 필드 기하학의 결과이다.

54mm 칸보다 작은 실제 목표물에 대해서는 실제 범위가 목표 면적 비율의 제곱근에 대략적으로 크다는 것이 엄지 손가락 규칙입니다.27 × 27mm 목표물 (표준 면적의 4분의 1은) 는 약 절반의 가산 범위를 생산합니다..

비철도 표적: 알루미늄 약 0.3~0.4× 철분 (6~8mm), 청동 약 0.4~0.5× (8~10mm), 스테인리스 스틸 0.6~0.75× (12~15mm).

이것은 표준 시험 크기의 평면 판 표적에 대한 근사입니다. 실제 값은 합금, 표적 두께 및 접근 기하학에 달려 있습니다.항상 기계적 설계에 전념하기 전에 의도된 설비의 특정 목표와 경험적으로 전환 거리를 확인.

FAQ

Q1: E2E-X20MD1 센서 끝 주위에 필요한 금속 없는 구역은 무엇입니까?

옴론은 E2E 설치 가이드에서 보호되지 않은 M30 센서의 금속 없는 구역을 지정합니다. 센서는 장착 구멍에서 돌출되어야 합니다.장착 금속면이 센서면으로부터 각 쪽에서 적어도 하나의 몸통 (30mm) 으로 뒤로 물러서며,.

장착판을 통과하는 구멍은 하우징 지름을 초과해서는 안되며 감지 끝의 지정 구역 내에서 금속 물질이 없어야합니다.

이 구역을 침해하면 감지 거리가 줄어들고 센서가 의도된 표적이 아닌 주변 금속을 감지하게 될 수 있습니다.

Q2: 100Hz에서 목표물이 감지장을 통해 얼마나 빨리 움직일 수 있고 여전히 안정적으로 검출될 수 있을까요?

100Hz에서, 한 탐지 주기는 10ms가 걸립니다. 신뢰할 수 있는 탐지를 위해서는 목표물이 탐지 분야에 들어와 적어도 한 번의 완전한 주기에 10ms 동안 유지되어야합니다. 1m/s의 목표 속도에서,목표물이 10ms 동안 주어진 10mm 영역을 점유합니다.최소한의 수준에 도달합니다.

더 높은 속도 또는 더 작은 목표물에서 활성 필드를 통과하는 통행 시간은 한 주기보다 짧을 수 있으며, 이로 인해 발견이 놓칠 수 있습니다.

이동 시간 = 이동 방향의 목표 길이가 접근 속도 ÷를 계산하고 안전 차선으로 10ms를 초과하는지 확인합니다.

Q3: E2E-X20MD1은 제로 속도 또는 정지 감지기로 사용할 수 있습니까?

네, 센서는 큰 철성 표적의 존재 또는 부재를 정적으로 감지합니다.

제로 속도 검출을 위해 센서는 회전 샤프트 또는 움직이는 구성 요소에 장착된 표적을 검출하도록 배치됩니다.

움직임이 멈출 때, 표적이 감지 영역에 남아 (탐지 영역에서 멈춘 경우) 또는 밖으로 나간다.제어 논리는 설치 기하학에 따라 어떤 상태가 "정지"를 나타낼지 결정합니다..

Q4: E2E-X20MD1는 전선 케이블 대신 연결 단말기로 제공됩니까?

E2E-X20MD1-M1G는 같은 센서의 M12 IEC 커넥터 버전입니다.케이블을 끊지 않고 센서를 교체하는 것이 선호되는 설비에 대한 필드 단절 가능한 인터페이스를 제공하는 것E2E-X20MD1-M1는 표준 (IEC 이외) 핀 배열을 가진 M12 커넥터 버전입니다.

모든 변형은 동일한 감지 사양을 가지고 있으며, 유일한 차이점은 연결 방식입니다.

Q5: E2E-X20MD1이 표적이 직선보다는 각도로 접근하면 어떻게 장착해야합니까?

축적 접근 (목표가 직접 감지 표면으로 이동하고 멀리 떨어져) 는 20mm의 명목 거리를 생성합니다.

축 밖 접근 ∼ 센서 표면과 평행하게 움직이는 목표물또는 곡선 경로에서, 목표물이 각도로 가장 강한 영역으로 들어가고 빠져나오기 때문에.

컨베이어 방식의 애플리케이션에서 타겟이 옆으로 장착된 센서의 앞을 통과하면 전환 거리는 접근 각도와 타겟 크기에 달려 있습니다.

실제 목표 및 움직임 프로파일을 사용하는 경험적 테스트는 비축적 설비에서 효과적인 전환 위치를 결정하는 가장 신뢰할 수있는 방법입니다.
