옴론 근접 센서 스위치 E2EQ-X7D1-M1GJ E2EQX7D1M1GJ

Omron E2EQ-X7D1-M1GJ | 스패터 방지 유도 근접 센서 — M18 불소수지 코팅, 7mm NO, DC 2선식, 500Hz, IP67, M12 피그테일 커넥터

개요

이 Omron E2EQ-X7D1-M1GJ는 스패터 방지 유도 근접 센서입니다. 표준 M18 E2E 디자인의 E2EQ 시리즈 변형으로, 센싱 표면과 하우징 면에 적용된 불소수지 코팅으로 구별됩니다. 이 코팅이 이 센서가 존재하는 이유입니다.

로봇 및 수동 아크 용접 애플리케이션에서 용접 풀에서 튀어나온 뜨거운 금속 방울이 아크에서 몇 미터 떨어진 모든 것, 즉 고정구, 공구, 배선 및 센서에 떨어집니다. 일반적인 센서의 황동 또는 스테인리스 스틸 면에 이러한 방울이 냉각되어 응고되면서 표면에 결합됩니다.

축적된 스패터 층이 충분히 두꺼워지면 센서의 전자기장을 방해하여 감지 실패를 유발하거나, 스패터 제거 과정에서 센싱 표면이 긁혀 간격이 변경됩니다. 불소수지 코팅된 표면에서는 응고된 방울이 붙지 않습니다.

코팅의 논스틱 특성으로 인해 스패터를 깨끗하게 닦거나 탭하여 제거할 수 있으며, 아래 표면은 손상되지 않고 감지 성능은 그대로 유지됩니다.

이 센서는 M18 7mm 차폐 구성에 대한 모든 표준 E2E 사양을 갖추고 있습니다: DC 2선식 NO 출력, 10~30V 작동 범위, 500Hz 스위칭 주파수, 듀얼 LED 표시등, IP67 방유 밀봉.

M12 IEC 커넥터가 있는 0.3m 피그테일은 기계 배선에 들어가지 않고 센서를 교체할 수 있는 연결 형식입니다. 피그테일 끝에서 M12를 분리하고, 교체품을 장착 구멍에 끼우고, 다시 연결하면 완료됩니다.

센서가 스패터 축적으로 인해 주기적으로 소모되고 교체 속도가 셀 가동 시간에 영향을 미치는 용접 셀에서 이 커넥터 배열은 실용적인 유지보수 기능입니다.

주요 사양

불소수지 코팅 — 재료로 해결된 스패터 문제

아크 용접은 용접 풀에서 용융 금속이 분출될 때 스패터를 발생시킵니다. 이는 아크 불안정, 잘못된 와이어 공급 속도 또는 모재의 화학적 조성 때문입니다. 최적화된 용접 공정에서도 일부 스패터 발생은 불가피합니다.

기계 설계자에게는 스패터가 센서에 떨어질지 여부가 아니라, 떨어졌을 때 어떻게 될지가 문제입니다.

불소수지 폴리머 (PTFE와 화학적으로 유사)는 표면 에너지가 매우 낮아 용융 금속 방울이 표면에 젖지 않습니다. 즉, 금속 방울이 도착하여 냉각되고 코팅 위에 붙어 금속 또는 기계적 결합을 형성하지 않습니다. 결과적으로 스패터는 축적되는 대신 브러시로 제거됩니다.

Omron의 E2EQ 시리즈는 이 코팅을 센싱 면과 센서 본체의 노즈에 적용합니다. 이 부분은 용접 영역을 향하고 용접 주기 동안 가장 많은 방울이 떨어지는 곳입니다.

용접 환경의 표준 근접 센서는 안정적인 감지를 유지하기 위해 일반적으로 매일 또는 매 근무조마다 스패터 제거가 필요합니다. E2EQ-X7D1-M1GJ는 이 간격을 크게 연장하여 유지보수 부담과 청소 중 센싱 면 손상 위험을 모두 줄입니다.

이 센서가 심한 지속적인 스패터 축적에 면역이 되는 것은 아닙니다. 스패터 발생량이 매우 많은 공정에서는 정기적인 가벼운 청소가 여전히 좋은 습관이지만, 코팅되지 않은 대안에 비해 노력이 크게 줄어듭니다.

M12 피그테일 연결 — 용접 셀에서 빠른 교체

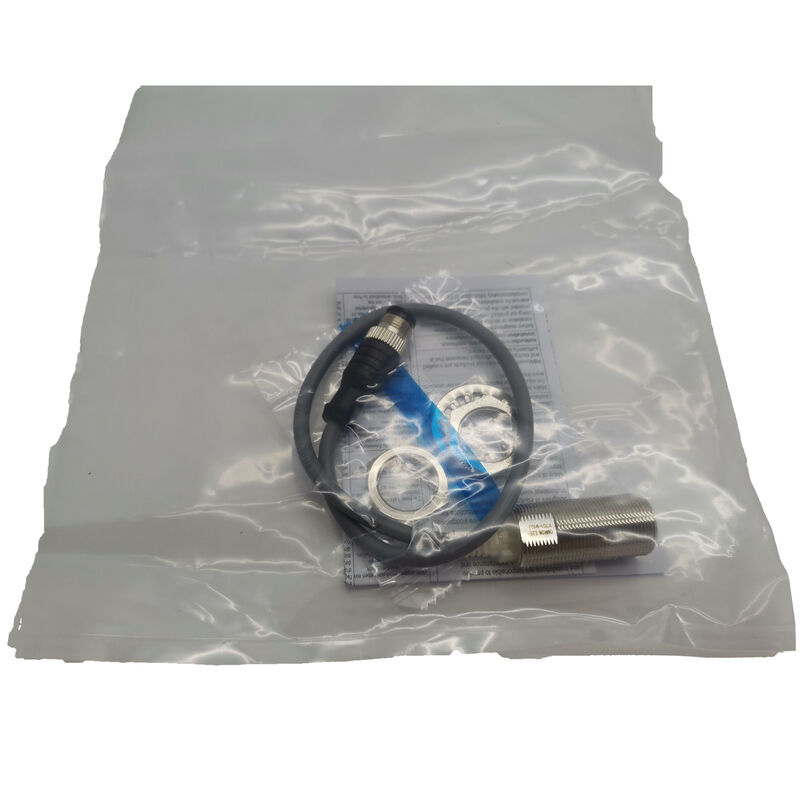

0.3m 피그테일 케이블이 센서 본체에서 나와 M12 IEC 배열 필드 커넥터로 끝납니다. 기계에서는 일치하는 M12 케이블이 제어판 또는 정션 박스에서 나와 이 커넥터에 연결됩니다.

센서 설치는 센서를 장착 구멍에 끼우고, M12 너트로 잠그고, M12 커넥터를 연결하는 것으로 구성됩니다. 전기 도구나 패널 액세스 없이 유지보수 기술자가 수행할 수 있는 2분 작업입니다.

센서를 결국 교체해야 할 때, 과정은 동일한 2분 안에 역순으로 진행됩니다.

고정된 기계 케이블은 그대로 유지되며, 센서 피그테일 유닛만 교체됩니다.

이는 교대 근무 중 고장난 센서 교체가 목표이며, 생산 시간 동안 잠긴 전기 인클로저 내부의 단자 스트립에 액세스하는 것이 옵션이 아닌 자동 용접 셀에서 중요합니다.

용접 환경에서의 듀얼 LED 표시등

E2EQ-X7D1-M1GJ의 빨간색 출력 LED와 녹색 설정 범위 LED는 다른 듀얼 표시등 E2E 센서와 동일한 시운전 및 작동 확인을 제공합니다.

센서가 일반적으로 용접 고정구 가까이에 장착되는 용접 셀 환경에서 LED 가시성은 기술자가 셀에 들어가지 않거나 PLC 진단 화면을 확인하지 않고도 센서가 올바르게 감지하고 있는지 확인할 수 있게 합니다. 빨간색 LED의 ON/OFF 상태는 각 고정구 닫힘 및 열림 주기를 반영합니다. 예상되는 주기 지점에서 플래시가 누락되면 셀이 여전히 실행 중일 때 감지 문제가 있음을 나타냅니다.

자주 묻는 질문

Q1: 불소수지 코팅이 센서의 감지 거리에 어떤 영향을 미칩니까?

불소수지 코팅은 센싱 면 위에 얇은 층으로 적용됩니다. 두께는 7mm의 명목 감지 거리를 측정 가능하게 변경하지 않습니다.

코팅은 유도 감지 회로에서 사용되는 주파수에서 전기적으로 투명하므로, 대상 감지 성능은 코팅되지 않은 E2E-X7D1 변형과 동일합니다.

0~5.6mm 설정 거리는 유효한 설치 범위로 유지됩니다. E2EQ를 표준 E2E로 교체할 때 감지 간격 조정이 필요하지 않습니다.

Q2: 스패터 축적이 E2EQ-X7D1-M1GJ의 감지 기능을 완전히 차단할 수 있습니까?

불소수지 표면의 얇은 응고된 스패터 층은 다음과 같은 이유로 감지에 큰 영향을 미치지 않습니다: (a) 금속 스패터는 유도장을 전도하며 심지어 장을 약간 확장시킬 수도 있습니다. (b) 축적된 층은 느슨하게 결합되어 있으며 주기 사이에 가볍게 닦아낼 수 있습니다.

청소 없이 여러 주기 동안 매우 심한 축적은 결국 장의 대상 침투를 줄일 수 있습니다. 고정구 주기 동안 녹색 설정 범위 LED가 꺼지거나 깜박이는 것은 센서 면을 청소해야 함을 나타내는 실질적인 지표입니다.

Q3: E2EQ-X7D1-M1GJ의 M12 커넥터가 용접 셀 환경에 적합합니까?

M12 커넥터는 연결 시 IP67 등급입니다. 용접 셀에서는 커넥터를 직접적인 스패터 영역에서 멀리 떨어진 곳에 배치해야 합니다. 0.3m 피그테일은 이를 달성하기 위한 약간의 배선 거리를 제공합니다.

커넥터 본체는 일반적으로 불소수지 코팅되지 않으므로, 노출된 커넥터에 심한 스패터가 축적되면 시간이 지남에 따라 밀봉 성능이 저하될 수 있습니다. 가능한 경우 피그테일을 배선하여 M12 커넥터가 차폐물 뒤나 보호된 케이블 라우팅 채널에 위치하도록 하십시오.

Q4: 이 센서의 표준 감지 대상은 무엇이며, 왜 M18 본체 직경보다 작습니까?

표준 감지 대상 (18 × 18 × 1mm 철판)은 M18 차폐 센서의 유효 감지 필드 영역과 일치하도록 정의됩니다.

감지 필드는 센싱 면에서 원뿔 형태로 투영되며, 명목 감지 거리 (7mm)에서의 유효 직경은 약 18mm입니다. 이는 표준 대상 치수와 일치합니다. 더 작은 대상은 비례적으로 더 짧은 유효 감지 거리를 생성하고, 더 큰 대상은 정격 7mm에 가까운 결과를 생성합니다.

표준보다 작은 대상의 경우 설치 시 실제 스위칭 지점을 테스트하십시오.

Q5: E2EQ-X7D1-M1GJ가 기존 설치에서 E2E-X7D1-M1GJ를 직접 교체할 수 있습니까?

예. X7D1-M1GJ의 E2EQ 및 E2E 변형은 동일한 M18 × 1mm 본체 치수, 감지 거리, DC 2선식 NO 출력, M12 IEC 커넥터 피그테일, 500Hz 주파수 및 IP67 보호 기능을 공유합니다. 유일한 물리적 차이점은 E2EQ의 불소수지 코팅입니다.

하나를 다른 것으로 교체할 때 배선, PLC 매개변수 또는 기계적 간격 조정이 필요하지 않습니다. 용접 환경에서는 E2EQ를 사용하고, 스패터 방지 코팅이 필요하지 않은 비용접 환경에서는 E2E를 사용하십시오.
