| 원래 장소 | 일본 |
| 브랜드 이름 | Minebea |
| 인증 | CE ROHS |
| 모델 번호 | 3106KL-05W-B59 |

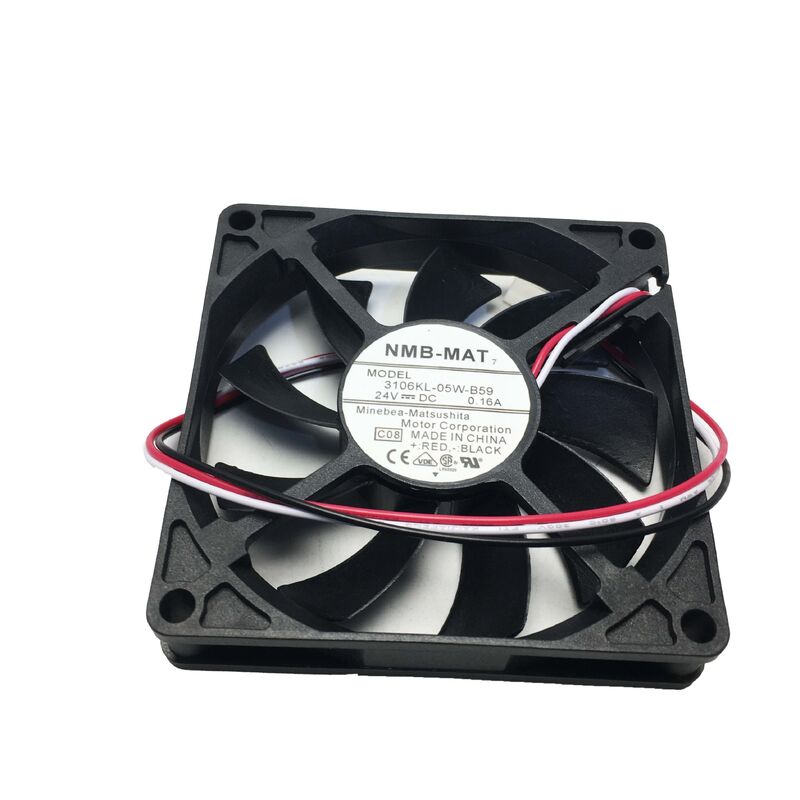

3106KL-05W-B59는 업계에서 가장 인정받는 팬 제조업체 중 하나인 NMB Technologies의 80×80×15mm 슬림형 DC 축류 팬입니다. 15mm의 슬림한 깊이 덕분에 이 팬은 표준 25mm 또는 38mm 깊이의 80mm 팬이 사용 가능한 장착 깊이를 초과하는 얕은 패널 위치, 통신 섀시, 서버 하드웨어 및 산업용 장비에 대한 표준 선택이 됩니다.
이 팬의 눈에 띄는 수치는 서비스 수명이 70,000시간(25°C에서 L10)으로 80mm 산업용 팬에서는 예외적입니다. 연중무휴 연속 작동 시 이는 이론적으로 약 8년간 무고장 작동에 해당합니다. 이는 정기적인 유지 관리 기간 없이 지속적으로 작동하는 산업용 장비에 직접적으로 관련된 사양입니다.
| 매개변수 | 값 |
|---|---|
| 치수 | 80×80×15mm |
| 전압 | 24V DC |
| 작동 범위 | 10V – 27.6V |
| 현재의 | 0.12A – 0.16A |
| 기류 | 32.8CFM(0.93m³/분) |
| 정압 | 30파 |
| 속도 | 3000RPM |
| 소음 | 34dB(A) |
| 베어링 | 볼베어링 |
| 생활 L10 | 25°C에서 70,000시간 |
| 전선 | 3 |
| FANUC 참조. | A90L-0001-0422 |
세 번째 와이어는 잠긴 회전자 센서 출력을 제공하여 호스트 시스템이 팬 작동을 모니터링할 수 있도록 합니다.
FANUC 시스템에서:A90L-0001-0422 팬 레퍼런스를 갖춘 FANUC CNC 제어 장치 및 증폭기는 세 번째 와이어 속도 신호를 모니터링합니다. 신호가 0(팬 정지)으로 떨어지면 제어 장치는 팬 결함 경보를 생성하여 열이 위험 수준까지 쌓이기 전에 운영자에게 알립니다.
FANUC 이외의 산업용 장비의 경우:팬 회전 속도계 입력이 있는 모든 시스템은 팬 상태 모니터링을 위해 3106KL-05W-B59의 속도 출력을 모니터링할 수 있습니다. 오류 모니터링이 필요하지 않은 2선 애플리케이션에서는 세 번째 와이어를 연결하지 않은 채로 둘 수도 있습니다.
FANUC Alpha 시리즈 서보 증폭기 냉각:FANUC Alpha 시리즈 SAM(서보 증폭기 모듈), SPM(스핀들 증폭기 모듈) 및 PSM(전원 공급 장치 모듈)의 내부 냉각 팬 교체 — 이러한 높은 듀티 사이클 CNC 드라이브 모듈의 열 조건을 유지합니다.
산업용 통신 장비:통신 랙 장비, 기지국 전자 장치 및 캐리어 등급 네트워킹 하드웨어의 얕은 80mm 팬 위치.
CNC 공작 기계 드라이브 캐비닛:드라이브 인클로저 내의 목표 모듈 냉각 - 슬림한 15mm 깊이는 소형 드라이브 하우징의 표준 80mm 장착 위치에 맞습니다.
Q1: 3106KL-05W-B59(A90L-0001-0422) 고장 시 FANUC 알람 코드는 무엇입니까?
FANUC 서보 증폭기 모듈은 냉각 팬에 장애가 발생하면 SV0430(팬 정지) 또는 증폭기 과열 경보를 생성합니다. Alpha 시리즈 서보 모듈의 A90L-0001-0422 팬은 증폭기 보호를 직접 트리거합니다. 고장난 팬으로 인한 냉각 성능 저하가 발생하면 일반적으로 팬이 완전히 고장나기 전에 높은 부하에서 간헐적인 과열 경고와 함께 경보가 발생합니다.
Q2: 3106KL-05W-B59는 Panaflo FBK08T24HS와 동일한 팬 본체입니까?
예 — FANUC의 A90L-0001-0422 팬은 NMB(3106KL-05W-B59) 및 Panaflo(FBK08T24HS)에서 공급되었습니다. 둘 다 3선 고정 회전자 출력을 갖춘 80×80×15mm 24V DC 팬이며 동일한 FANUC 모듈 위치를 제공합니다. 제조업체의 버전 중 하나를 교체할 수 있습니다. 설치하기 전에 커넥터가 특정 FANUC 모듈의 팬 커넥터와 일치하는지 확인하십시오.
Q3: FANUC 냉각 생태계의 1608KL-05W-B59(40mm)와 3106KL-05W-B59(80mm)는 어떻게 비교됩니까?
둘 다 FANUC 시스템용 3선 잠금 로터 센서가 있는 NMB 슬림 DC 팬입니다. 3106KL-05W-B59는 80mm 변형(32.8 CFM, FANUC A90L-0001-0422)이고 1608KL-05W-B59는 40mm 변형(9.5 CFM, A90L-0001-0528)입니다. FANUC CNC 시스템에서 다양한 모듈 위치를 제공합니다. 특정 FANUC 모듈의 유지 관리 매뉴얼에서 필요한 팬 어셈블리 번호를 확인하세요.
Q4: 3106KL-05W-B59는 12V 전용 전원을 사용하는 장비의 12V 공급 장치에서 작동할 수 있습니까?
10V~27.6V 작동 전압 범위에는 12V가 포함됩니다. 팬은 12V에서 시작하고 작동합니다. 12V(24V의 50%)에서 팬은 약 1500RPM(3000RPM의 50%)으로 작동하여 약 16~18CFM(정격 공기 흐름의 약 절반)을 제공합니다. 전체 32.8 CFM이 필요한 애플리케이션의 경우 24V가 필요합니다. 최소 10V는 이 낮은 전압에서 안정적인 시작과 지속적인 작동을 보장합니다.
