| 원래 장소 | 일본 |
| 브랜드 이름 | Minebea |
| 인증 | CE ROHS |
| 모델 번호 | 1608KL-05W-B39 |

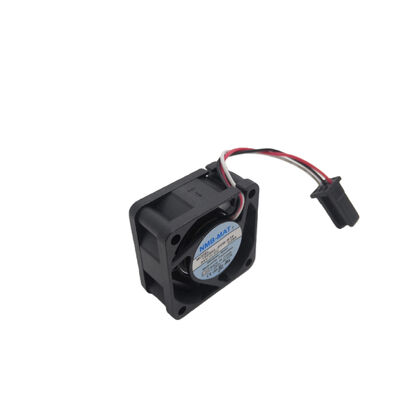

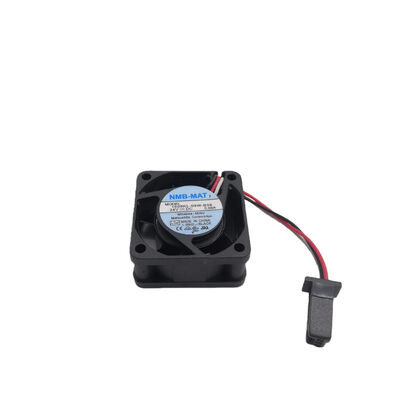

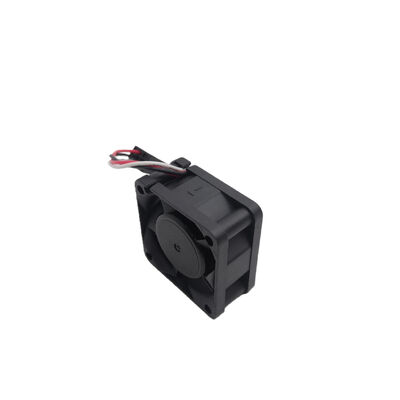

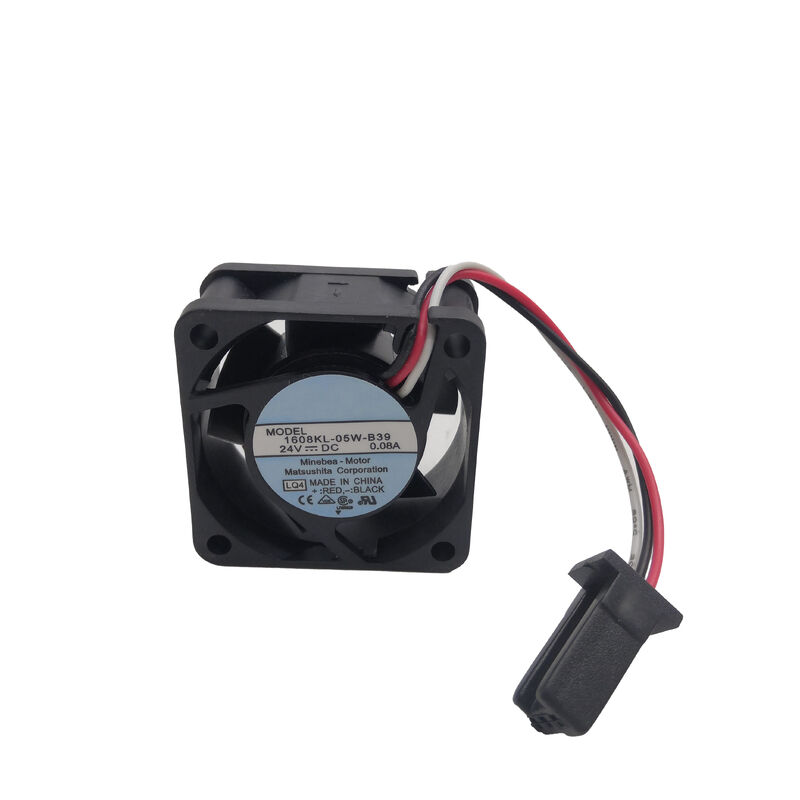

1608KL-05W-B39는 NMB의 40×40×20mm DC 축류 팬으로 1608KL-05W-B59와 핵심 사양을 공유합니다. 즉, 동일한 팬 본체, 동일한 24V 공급, 동일한 6500RPM 속도, 동일한 7.4CFM 공기 흐름 및 동일한 3선 고정 로터 센서 출력입니다. 차이점은 커넥터입니다. B39 접미사는 B59 접미사 변형과 비교하여 팬 와이어 종단에 있는 다른 커넥터 하우징을 식별합니다.
이 커넥터 구별에 따라 팬이 호환되는 FANUC 어셈블리 번호가 결정됩니다. 1608KL-05W-B39는 FANUC A90L-0001-0510에 매핑되고 1608KL-05W-B59는 A90L-0001-0528에 매핑됩니다. 둘 다 FANUC CNC 장비에서 40mm 냉각 위치를 제공합니다. 모듈 유형에 따라 특정 일치 커넥터가 필요합니다.
| 매개변수 | 값 |
|---|---|
| 치수 | 40×40×20mm |
| 전압 | 24V DC |
| 작동 범위 | 10V – 27.6V |
| 현재의 | 0.07A – 0.13A |
| 힘 | 1.92W |
| 속도 | 6500RPM |
| 기류 | 7.4CFM(0.21m³/분) |
| 정압 | 42.2파 |
| 소음 | 25.5dB(A) |
| 베어링 | 이중 볼 베어링 |
| 생활 L10 | 50,000시간 |
| 전선 | 3 |
| FANUC 참조. | A90L-0001-0510 |
NMB 팬 이름의 B 접미사는 커넥터 및 와이어 어셈블리 구성, 특히 커넥터 하우징 유형 및 와이어 길이를 식별합니다.
B39 커넥터:B39 변형은 FANUC A90L-0001-0510 팬 어셈블리와 호환되는 커넥터 형식을 사용합니다. 특정 하우징은 해당 FANUC 모듈의 팬 커넥터 소켓과 결합됩니다.
B59 커넥터:B59 변형은 FANUC A90L-0001-0528 어셈블리와 호환되는 다른 커넥터 하우징을 사용합니다.
두 커넥터 모두 물리적으로 3개의 와이어를 보유합니다. 둘 다 3핀 팬 소켓에 연결됩니다. 차이점은 하우징 구조와 래치 메커니즘입니다. 두 가지를 서로 바꿔서 사용할 수는 없습니다. 주문하기 전에 모듈 라벨이나 서비스 설명서에서 고장난 팬의 FANUC 어셈블리 번호를 확인하십시오.
FANUC CNC 모듈 냉각:A90L-0001-0510을 참조하는 FANUC CNC 제어 어셈블리 및 디스플레이 장치에서 직접 교체 - B59 변형과 동일한 애플리케이션이지만 B39 커넥터가 필요한 모듈용입니다.
FANUC 서보 및 드라이브 모듈 내부 냉각:소형 서보 드라이브 및 CNC 인터페이스 카드의 40mm 팬 - 소형 폼 팩터는 가까운 거리에서 특정 PCB 위치와 발열 구성 요소를 냉각시킵니다.
산업용 전자 인클로저:40mm가 사용 가능한 장착 형식인 자동화 컨트롤러, 전원 공급 장치 보드 및 내장형 제어 전자 장치의 24V 전원 소형 팬 위치입니다.
Q1: FANUC 모듈에 1608KL-05W-B39(B39) 또는 1608KL-05W-B59(B59)가 필요한지 어떻게 확인합니까?
결함이 있는 팬의 라벨이나 모듈의 팬 어셈블리 문서에서 FANUC 어셈블리 번호를 확인하십시오. A90L-0001-0510에는 B39가 필요합니다. A90L-0001-0528에는 B59가 필요합니다. 팬 라벨을 읽을 수 없는 경우 특정 모듈의 FANUC 예비 부품 설명서 또는 유지 관리 문서에서 지정된 어셈블리 번호를 확인하십시오.
Q2: 1608KL-05W-B39와 1608KL-05W-B59의 실제 성능 차이는 무엇입니까?
없음 — 두 팬 모두 동일한 전기 사양을 갖습니다: 24V DC, 7.4 CFM, 6500 RPM, 25.5 dB(A), 42.2 Pa, 50,000시간 수명, 3선 잠금 로터 센서. B39 및 B59 명칭은 커넥터 유형만을 나타냅니다. 두 변형의 냉각 성능은 동일합니다. 커넥터 인터페이스만 다릅니다.
Q3: 1608KL-05W-B39에는 자동 재시작 보호 기능이 있습니까?
1608KL 시리즈의 NMB 회전자 잠김 보호 기능은 팬이 차단되었을 때 모터 소손을 방지하지만 자동으로 다시 시작되지는 않습니다. 팬은 정지 상태를 해결(막힘 제거)하고 다시 시작하려면 공급 전압을 순환해야 합니다. FANUC 시스템에서 모듈 보호 회로는 일반적으로 정지 경보가 감지되면 팬 공급 장치의 전원을 끄고 다음 전원 주기에서 다시 시작합니다. 모듈의 서비스 매뉴얼에서 특정 FANUC 모듈의 팬 전원 관리 동작을 확인하십시오.
Q4: FANUC CNC 서비스에서 1608KL-05W-B39에 권장되는 유지보수 간격은 얼마입니까?
FANUC는 일반적으로 특정 모듈 및 작동 환경에 따라 정기적인 유지 관리 간격(일반적으로 3~5년 또는 20,000~30,000 작동 시간)으로 정기적인 팬 검사 및 교체를 권장합니다. 먼지가 많거나 기름으로 오염된 환경은 베어링 마모와 베어링 씰 오염을 가속화하여 L10 사양인 50,000시간 미만으로 서비스 수명을 단축시킵니다. 접근 가능한 팬 표면(장비 전원이 꺼진 상태)을 매년 압축 공기로 청소하면 먼지 축적으로 인한 열부하가 줄어들어 서비스 수명이 연장됩니다.
