FANUC 센서 A860-2120-V004 A8602120V004 A860-2120-V004

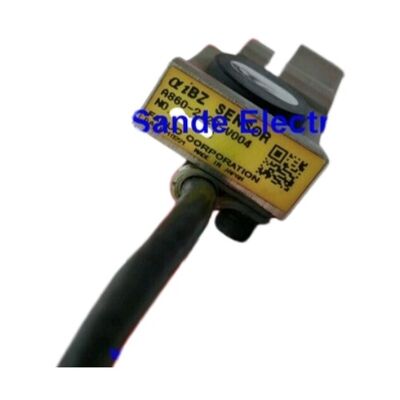

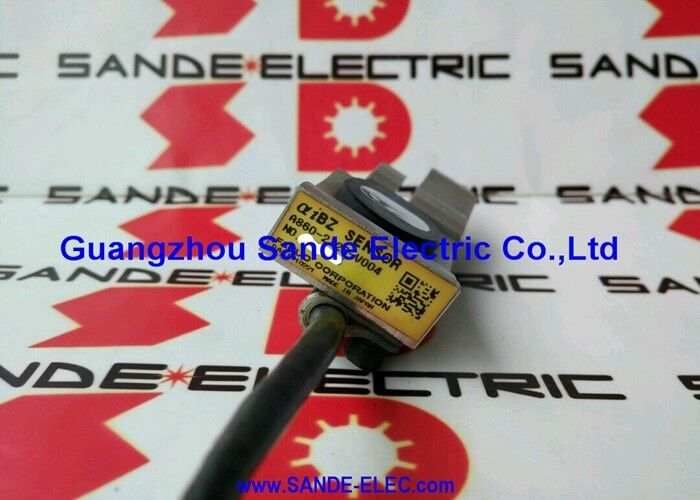

Fanuc A860-2120-V004 ∙ AiBZ 스핀들 인코더 센서 장착 링 없이 ∙ 내장된 AC 스핀들 모터 위치 피드백, 센서 요소만

부문 번호:A860-2120-V004

시리즈:A860-2120

제조사:FANUC 코퍼레이션

설명:AiBZ 센서 W/O 마운팅 링

적용:Fanuc 내장형 AC 스핀드 모터

하드웨어:센서 요소만 (착착 고리 포함되지 않습니다)

상태:새 / 리모델링

전반적인 설명

의Fanuc A860-2120-V004Fanuc 내장 AC 스핀드 모터용 A860-2120 AiBZ 인코더의 센서 전용 변수입니다. A860-2120-V003와 모든 면에서 기능적으로 동일합니다. 단 장착 고리가 없습니다.

센서 요소는 마비되고 고장나는 부분입니다. 장착 고리는 부식되거나 기계적으로 손상되지 않은 경우많은 센서 교체보다 오래 지속됩니다. 왜냐하면 그것은 전자 콘텐츠와 움직이는 부품이없는 수동 기계 부품이기 때문입니다..

실제적으로, 오래된 스핀들 모터에 대한 첫 번째 센서 교체에서는 원래 장착 고리가 용납되는 상태로 발견됩니다.

이 시나리오에서 A860-2120-V004는 경제적으로 올바른 선택입니다. 반지는 기계에 남아 있고, 고장난 센서 요소가 제거되고, 새로운 V004 센서가 기존 반지에 눌러집니다.그리고 케이블이 다시 연결됩니다.

기계는 추가 비용과 필요없는 반지를 공급하는 조달 전속 시간 없이 다시 작동합니다.

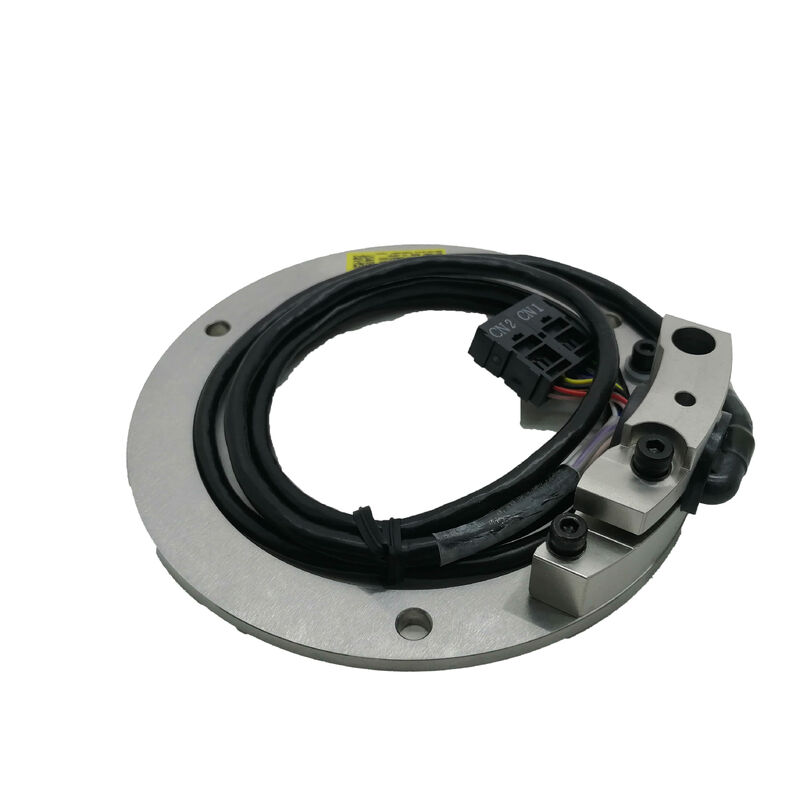

A860-2120-V003 (ring) 이 올바른 선택이 될 때 반지는 물리적으로 손상되어 스핀드 수리 중에 센서와 반지가 일치하는 조립체로 교체 될 때,또는 기계의 기존 고리가 사용 가능하기보다는 설치 준비가 된 예비 부품으로 완전한 조립이 필요할 때.

주요 사양

V003 보다 V004 를 선택할 때

V004 (센서만) 와 V003 (반지 센서) 사이의 결정은 유지보수 엔지니어링 선택이며 성능 선택이 아닙니다. 둘 다 설치된 후에 동일한 인코더 기능을 제공합니다.변수들은:

기존 반지 상태:부식이나 물리적 손상이 없는 반지, 그리고 원본 제조의 차원 정확도를 유지한 반지는 V004 센서와 완벽하게 작동합니다.점수를 위해 반지 구멍을 검사, 가능하면 구멍 지름을 측정하고 좌석 표면을 확인합니다. 좋은 상태의 반지는 유지 가치가 있습니다.

설치 기록:부적절한 도구 사용, 고온 스핀들 환경에서의 열순환을 포함하는 여러 유지보수 주기를 통해 사용된 반지또는 냉각액에 노출되면 공기 간격에 영향을 미치는 차원 변화가 발생할 수 있습니다.의심할 때 V003로 교체하고 전체 조립을 갱신하십시오.

다운타임 비용:스핀드 다운타임이 매우 비싼 시설에서는V003 완전한 조립을 설치 준비가 된 예비 부품으로 갖추고 있습니다. 기존 반지의 평가를 필요로하지 않습니다. 결함 식별과 기계 사용 재개 사이의 시간을 줄입니다..

반지의 추가 비용은 시간의 압력 아래 기존 반지를 검사하고 측정하는 노동에 비해 작습니다.

스핀들 제어 루프의 AiBZ 센서

A860-2120 시리즈의 AiBZ 센서는 내장 스핀드 모터의 클로즈 루프 제어의 기초에 자리 잡고 있습니다.센서를 제거하거나 손상된 센서로 작동하면 모터를 서보 제어 축에서 오리엔테이션이 불가능한 오픈 루프 인덕션 모터로 변경합니다., 터킹, 또는 C축 기능.

센서의 출력은 스핀들 증폭기의 인코더 수신 회로에 의해 처리됩니다.A-fase와 B-phase quadrature 신호를 사용하여 점진적인 위치 변화를 추적하고 Z-phase 반전당 한 번 펄스를 사용하여 전원을 켜면 절대 위치를 다시 설정합니다.정상적으로 작동하면증폭기의 인코더 건강 모니터링은 각 회전에서 신호 진폭과 펄스 무결성을 검사합니다..

딱딱한 탭 사이클 또는 동기화 된 스레드 절단 기계에서 인코더 신호 품질은 스레드 피치 정확성에 직접 영향을줍니다. Partial signal degradation — where the encoder is producing output but with amplitude below nominal — may manifest as occasional threading errors under high cutting load before the drive generates a hard fault.

만약 기계가 깨끗한 인코더 알람 없이 일관성 없는 스레딩 정확도를 보여준다면, 센서 신호 진폭은 A860-2120 시리즈에 대한 Fanuc의 사양에 따라 확인되어야 합니다.

호환성 및 출처 설명

A860-2120 센서 시리즈는 V003, V004, V007, V013 및 다른 여러 V-후함 변종을 포함합니다. 연결 길이, 케이블 라우팅 및 장착 하드웨어의 차이.

V004는 A860-2120 시리즈의 센서 요소입니다.V004가 모든 A860-2120 변종과 자유롭게 교류하는 것을 가정하기보다는 모터의 유지보수 문서 또는 센서의 라벨에서 전체 부품 번호를 일치시킵니다..

Fanuc는 αi 시리즈 내장 스핀드 모터에 A860-2120 시리즈를 만듭니다.

기계의 특정 모터 모델은 A860-2120 변수가 올바른 것을 결정합니다.Fanuc의 스핀드 모터 예비 부품 목록 (Fanuc 서비스 또는 허가된 서비스 파트너에서 사용할 수 있습니다) 는 모터 모델 번호를 센서 부품 번호로 매핑합니다..

FAQ

Q1: 센서는 "W/O MOUNTING RING"로 표시되어 있습니다. 현재 V003 (링과 함께) 이 설치된 기계에 여전히 설치될 수 있습니까?

네. V004 센서 요소는 V003가 원래 포함된 것과 같은 장착 고리에 적합합니다. 교체 할 때:반지에서 V003 센서 요소를 제거 (반지는 일반적으로 모터 하우스에 남아), 반지의 상태를 검사하고 확인하고, V004 센서를 기존 반지에 삽입합니다.

기계적 구성과 공기의 틈은 원래 V003 설치와 동일합니다 반지가 손상되지 않았다고 가정합니다.

Q2: V003 대신 V004를 주문하기 전에 기존 장착 고리가 여전히 사용 가능한지 어떻게 확인할 수 있습니까?

기계가 안전하게 닫히고 인코더 구멍이 접근 할 때 반지를 눈에 보이는 균열, 부식 구멍, 구멍 또는 좌석 표면의 왜곡을 검사합니다.냉각액 오염의 증거로 구멍 지름을 변화시키는 껍질 퇴적물이 생성되었을 수 있습니다..

반지는 이러한 문제 중 하나를 보여주지 않으면, 그것은 아마도 서비스 할 수 있습니다. 반지 구멍이 눈에 띄게 비공형, 부식되거나 구조적 손상이있는 경우, V003에 새로운 반지를 추가하도록 명령하십시오.

의심의 여지없이, V003과 V004 사이의 비용 차이는 일반적으로 한계 고리를 교체하는 반복 유지 보수 절차의 비용보다 작습니다.

Q3: V004는 설치 후 프로그래밍 변경이 필요합니까?

- 아니A860-2120 센서 시리즈는 V003/V004 변종에 관계없이 동일한 신호 인터페이스를 생성합니다. 두 가지 모두 동일한 신호 수준과 커넥터 구성과 동일한 AiBZ 인코더 프로토콜을 사용합니다.V003를 V004로 교체하는 것은 CNC 매개 변수 변경이 필요하지 않습니다.

설치 후, 표준 교체 후 검증 (지향 테스트, 인코더 진단 검사) 은 소프트웨어 조정이 없이 올바른 기능을 확인합니다.

Q4: AiBZ 센서가 고장나는 원인은 무엇이며, 고장이 발생하기 전에 고장을 예측할 수 있습니까?

일반적인 고장 방식은 오염의 침투 (센서 가구에 침투하여 전자 장치 또는 신호 경로를 부식시키는 냉각물),내부 용매 결합의 진동으로 인한 기계적 고장, 광적 인코더 유형에서 LED / 광 탐지 장치 붕괴.

초기 징후는 전원 순환에서 표시되는 인코더 경보의 빈도가 증가합니다 (간헐적 신호를 가리키고),스핀드 오리엔테이션 정지 위치의 이동 (Z-펄스 타이밍 변동을 제안), 증폭기의 진단에 표시되는 신호 진폭이 감소했습니다.

코더 경보 역사와 지향 일관성을 모니터링하는 것은 심각한 장애 전에 사전 경고를 제공합니다.

Q5: 리모델링된 A860-2120-V004가 새 A860-2120-V004의 대체가 가능한가요?

예, 자격을 갖춘 것으로, 명실상부한 Fanuc 서비스 파트너와 전문 리모델링 업체가그리고 재판매하기 전에 Fanuc의 신호 사양에 따라 리뉴얼 된 센서를 테스트합니다.고품질 리허브 업체에서 수리된 V004는 표준 생산용 유지보수 부품입니다.

스핀드 다운타임이 매우 비용이 많이 드는 중요한 생산을 실행하는 기계의 경우 새로운 센서는 남은 서비스 수명에 가장 높은 신뢰를 제공합니다.

저비용으로 리뉴얼 된 센서는 낮은 비판성, 백업 기계 또는 예산 제약이 적용되는 기계에 적합합니다.
