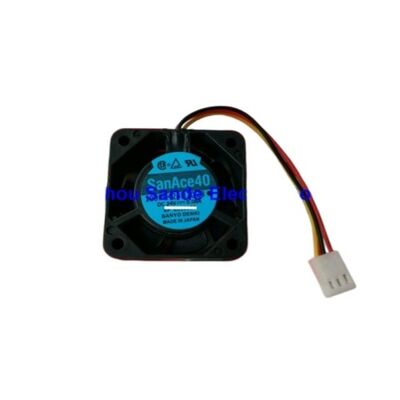

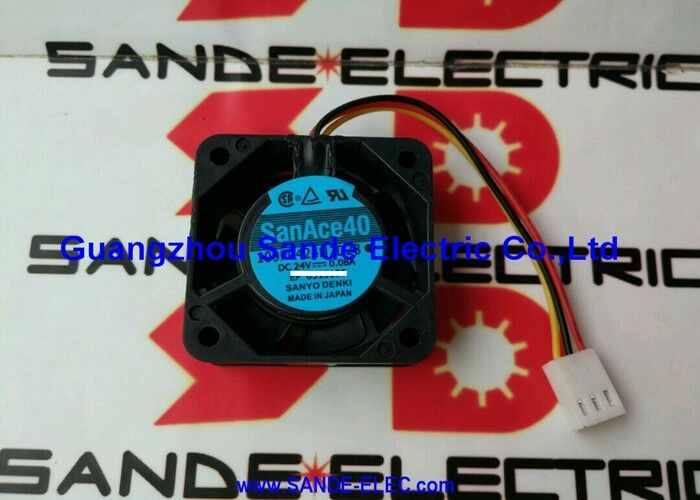

원본 산요 냉각 팬 109P0424H7D28 1O9PO424H7D28

109P0424H7D28 Sanyo Denki San Ace 40 팬 40×40×15mm / 24V / 7700 RPM / 6.34 CFM / 28 dB / 3-Pin / PLC 인버터 냉각

산 에이스 40 슬림 15mm 깊이에서 고속

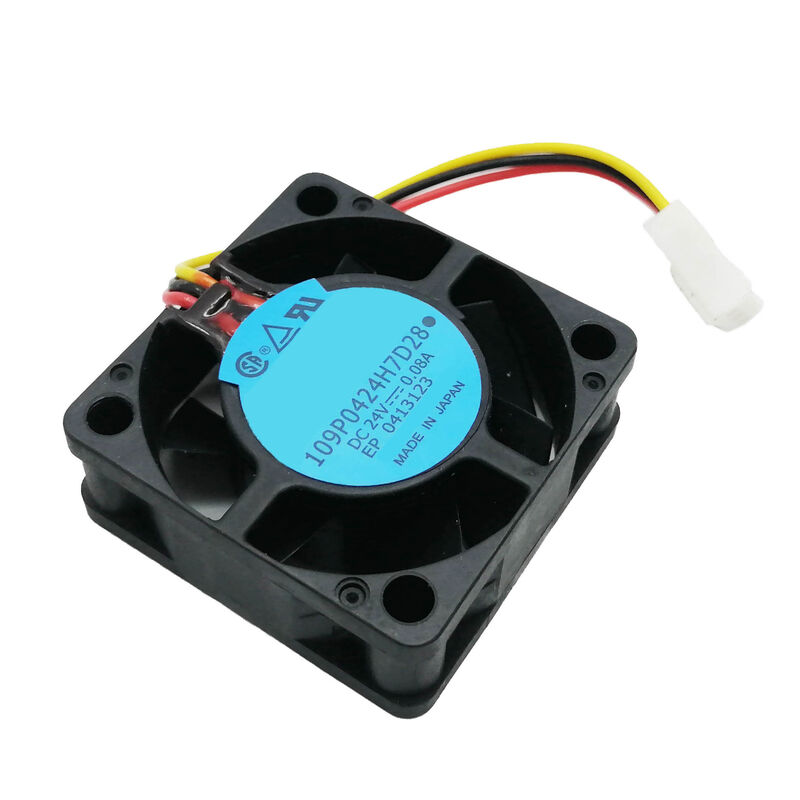

109P0424H7D28은 Sanyo Denki의 San Ace 40 시리즈의 40×40×15mm 얇은 축적 팬입니다. 40mm 팬 가족의 15mm 깊이 버전으로, 24V 공급 장치에서 7,700 RPM에서 6.34 CFM을 제공합니다.이 컴팩트 팬은 산업 제어 전자 장치에 널리 사용됩니다: PLC 상자, 인버터, 서보 드라이브 및 CNC 제어 모듈에서 표준 20mm 또는 25mm 깊이 40mm 팬이 사용 가능한 장착 구멍을 초과합니다.

28 dB (A) 에서 0.08A 전류만 사용하면109P0424H7D28은 효율적인 냉각과 조용한 작동과 최소한의 전기 부하를 결합합니다..

주요 사양

왜 40mm 슬림 팬에 7,700 RPM

40mm 지름은 작다. 작은 잎은 더 큰 잎보다 회전 당 더 적은 공기를 이동합니다. 작은 잎에서 유용한 공기 흐름을 제공하기 위해 109P0424H7D28은 7에서 실행됩니다.700 RPM 80mm 또는 120mm 팬보다 훨씬 빠르다이 속도에서, 40mm 팬은 PCB에 장착 된 구성 요소를 가까운 거리에서 냉각하는 데 필요한 정적 압력과 공기 흐름 속도를 생성합니다.

15mm의 얇은 깊이는 블레이드 기하학을 더 제한합니다: 좁은 펄러는 작동 할 수 있는 축적 스펜이 적습니다. 더 높은 RPM는 6.34 CFM 출력 20mm 또는 25mm 깊이 40mm 팬에 비해 날개 코드 길이 줄임에도 불구하고.

신청서

PLC 냉각:PLC 차체, 뒷판 냉각 위치 및 CPU 모듈 장치에서 40mm 얇은 팬 15mm 깊이는 표준 20mm 깊이 팬에 너무 얇은 PLC 하우징 구멍 안에 들어갑니다.

산업용 인버터:패널 장착 냉각용 컴팩트 VFD 모듈 및 내부 팬 장착 위치가 사용 가능한 팬 깊이를 제한하는 소프트 스타터

CNC 제어 모듈:컴팩트한 CNC 제어 전자 장치, 축 제어 카드 및 HMI 디스플레이 모듈은 40mm 얇은 냉각 팬을 사용합니다.

서버 및 네트워크 장비:1U 및 2U 랙 장비로 높이의 제약으로 인해 팬 구멍 깊이가 15mm로 제한됩니다 109P0424H7D28은 얇은 형태 요소에서 서버 클래스 팬 성능을 제공합니다.

FAQ

Q1: 109P0424H7D28 (15mm 깊이) 는 같은 40mm 전압 클래스에서 109P0424H6D14 (20mm 깊이) 와 어떻게 비교됩니까?

15mm 얇은 버전 (H7D28) 은 더 높은 RPM (H6D 시리즈의 7,700 대 더 낮은) 로 작동하여 더 얇은 블레이드 깊이를 보상하여 5mm 더 얇은 패키지에 비교 가능한 공기 흐름을 제공합니다.20mm 깊이의 H6D14는 낮은 RPM에서 약간 더 많은 공기 흐름을 제공합니다사용 가능한 장착 깊이에 따라 선택하십시오: 20mm 클리어먼트가 가능하다면 H6D14는 낮은 속도로 더 많은 공기 흐름을 제공합니다. 15mm만 사용할 수 있다면 H7D28이 올바른 선택입니다.

Q2: 109P0424H7D28에 있는 3핀 커넥터 기능은 무엇입니까?

3핀 커넥터에는: 핀 1 (지) 음, 핀 2 (전력 24V) 양, 핀 3 (전력 24V) 타코미터 또는 팬 속도 모니터링을 위한 로터 신호 출력.세 번째 핀은 호스트 시스템 (PLC), 드라이브 또는 컨트롤러) 를 통해 팬이 올바른 속도로 작동하는지 여부를 모니터링하여 장비 과온이 발생하기 전에 팬 오류를 감지 할 수 있습니다.

Q3: 109P0424H7D28은 12V 공급에서 작동 할 수 있습니까?

등급 전압은 24V DC이다. 12V에서 팬은 상대적으로 감소된 공기 흐름과 함께 등급 RPM (~3,850 RPM) 의 약 50%에서 작동합니다.Sanyo Denki는 최소 작동 전압을 지정합니다. 109P0424H7D28 데이터 시트에서 12V가 허용되는 작동 범위 내에 있는지 확인합니다.7,700 RPM의 가급적 성능을 필요로 하는 애플리케이션에서는 24V 공급이 필요합니다.

Q4: 109P0424H7D28는 어떤 베어링 타입을 사용하며, 그것은 장착 방향에 어떻게 영향을 미치나요?

산 에이스 40 시리즈는 수직, 수평 또는 뒤집어진 설치를 포함하여 모든 장착 방향에 적합한 구슬 베어링 구조를 사용합니다.공 베어링은 팬 방향에 관계없이 윤활성을 유지, 일반적으로 특정 장착 위치로 제한되는 수갑 베어와는 달리.이러한 방향 유연성은 팬이 비 표준 위치에 장착되어야 할 수있는 산업 장비에 설치를 단순화합니다..
