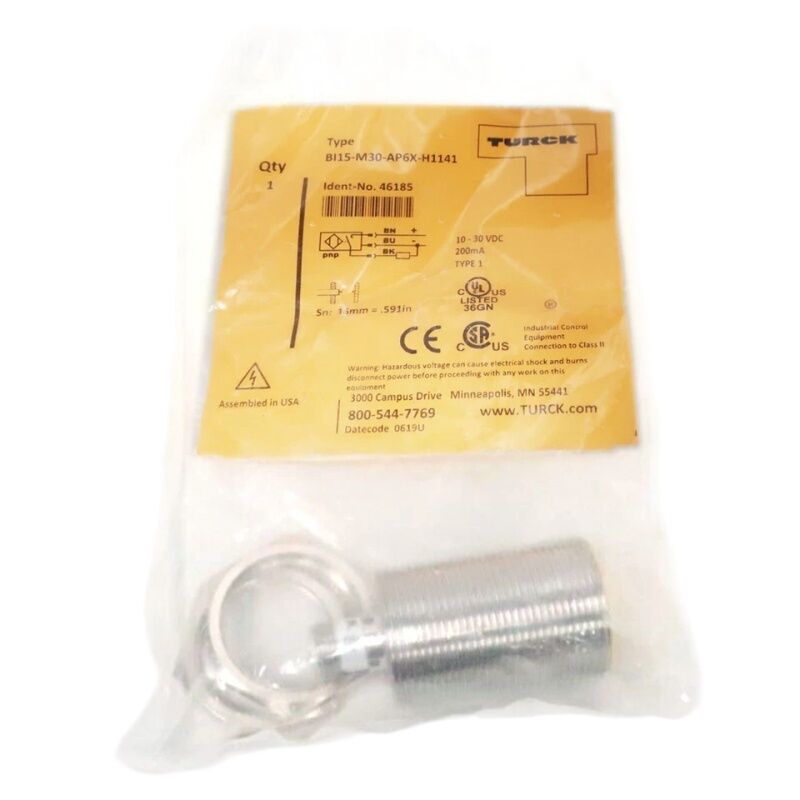

의터크 Bi15-M30-AP6X터크의 Bi 시리즈의 플러시 설치 가능한 인덕티브 근접 센서이며, 일반적으로 열린 PNP 출력에서 M30 실린더형 하우스에서 15mm 명목 감지 거리를 제공합니다.
10V에서 30V DC까지 작동합니다. 12V와 24V DC 제어 시스템을 모두 커버합니다. 200mA까지 부하를 통해 끌어당기고 300Hz까지 스위치하여 중등적으로 빠르게 움직이는 금속 표적을 탐지합니다.
2m 전선 케이블은 별도의 필드 커넥터가 필요없이 기계의 센서 허니에 직접 연결합니다.
이 모델이 설계된 특수한 조합인 M30 센서에서 15mm 정도 떨어져 있습니다.
플러시 장착은 센서 표면이 금속 브래킷에 평평하거나 꽂혀있는 것을 의미합니다. which protects the sensing face from mechanical impact by passing targets and allows installation in tight cavities where a non-flush sensor's protruding face would contact the target or surrounding structure.
15mm 감지 거리는 장착 된 센서와 감지 된 목표의 접근 경로 사이에 필요한 공백을 제공합니다그리고 기계의 기계적 설계에서 허용 스택.
PNP (소싱) 출력은 유럽 기계 설계에서 널리 사용되는 PNP 입력 PLC 카드 표준과 호환됩니다.
금속 표적이 감지장에 들어가면 출력 트랜지스터가 켜지고 연결된 부하에 전류를 공급합니다.또는 표시기 .
| 매개 변수 | 가치 |
|---|---|
| 거리 감지 | 15mm |
| 주택 | M30 원통형, 부분 가닥 |
| 장착 | 플러시 (임베디블) |
| 출력 유형 | PNP, NO (소싱) |
| 공급 전압 | 10~30V DC |
| 부하 전류 | 최대 200mA |
| 전환 주파수 | 최대 300 Hz |
| 연결 | 2m PVC 케이블, 3선 |
| 지표 | 1 LED (상황) |
| 작동 온도 | -25°C ~ +70°C |
| 주택 재료 | 금속, 크롬화 |
Bi15-M30-AP6X와 같은 플러시 장착 센서는 전자기 감지장을 감지 표면 앞에 단단히 배치하여 측면으로 최소적으로 투영합니다.
이 필드 기하학은 센서 몸체에 통합 된 보호 장치로 이루어집니다. 센서 표면을 둘러싼 전도 고리는 필드를 앞으로 집중시키고 측면 투영을 억제합니다.센서가 표면을 제외한 모든 면에 금속으로 둘러싸여 있으면도 감수성을 잃지 않습니다..
실용적인 결과는 플러시가 아닌 센서가 제공하지 않는 설치 유연성입니다.Bi15-M30-AP6X는 강철 브래킷에 힌트를 넣고 제공 된 헥스 견과류로 표면에 얼굴을 빨아 넣을 수 있습니다., 지나가는 팔레트, 작업 조각, 또는 사슬에 의해 충돌되는 것을 보호합니다.
컨베이어 라인, 팔레트 전송 시스템, 그리고 센싱 포인트가 이동 중량 부품의 경로에 있는 프레스 툴에서플러시 장착은 편리하지 않습니다. 그것은 기계의 생산 수명 내내 센서를 물리적으로 손상되지 않게 유지하는 사양입니다..
M30 × 15mm 스레드는 유럽 표준 기계 디자인에서 일반적인 잠금 견과류 하드웨어를 수용하는 표준 메트릭 스레드 형식이며 터크의 전체 M30 장착 액세서리와 호환됩니다..
300 헤르츠는 약 3.3ms의 스위치 사이클에 해당합니다. 중간 컨베이어 속도에서 움직이는 목표물을 감지하거나 전형적인 공급 속도에서 가공된 요소를 통과하는 데 적합합니다.
15mm 표적이 센서 표면을 1m/s로 컨베이어 위에 통과하는 경우300Hz는 목표물의 통과 동안 약 4개의 감지 주기를 제공합니다. 신뢰성있는 가장자리 감지 및 안정적인 출력 전환에 충분합니다..
최대 부하 전류 200mA는 표준 PLC 입력 부하 (일반적으로 5?? 20mA), 작은 릴레 코일 (20?? 100mA) 및 직접 표시 램프를 포함합니다.200mA 이상의 전류에 굶주린 부하는 센서 출력으로 직접 연결하기보다는 중재 릴레를 필요로합니다..
Q1: Bi15-M30-AP6X는 Bi15-M30-AP6X-H1141과 같습니까?
H1141 후자는 특정 케이블 및 커넥터 변종을 식별합니다. Bi15-M30-AP6X는 센서의 전기 및 기계적 사양을 설명하는 기본 부품 번호입니다: 15mm 센서, M30,PNP NO10~30V DC
H1141 명칭은 특정 케이블 버전을 지정합니다. 이 경우 미리 조립 된 2 미터 케이블입니다. 둘 다 동일한 센서 디자인을 참조합니다.
주문 할 때 케이블 / 커넥터 후자를 포함하여 전체 부품 번호를 확인하여 설치에 대한 올바른 연결 스타일을 보장하십시오.
Q2: Bi15-M30-AP6X는 스테인리스 스틸 또는 알루미늄 표적을 감지할 수 있습니까?
예, 효과적 감지 거리가 줄어들었어요. 인덕티브 센서는 모든 전기 전도성 금속에 반응하지만 감지 거리는 표준 철질 목표물에 적용됩니다.
스테인리스 스틸의 경우 효과적 거리는 일반적으로 철분 용량의 60~80%이며 알루미늄과 구리에는 약 30~50%까지 떨어집니다. 검출 된 목표물이 비철화라면터크 수정 요인 데이터에서 해당 재료에 대한 달성 가능한 감지 거리를 확인하고 그에 따라 장착 위치를 조정합니다..
Q3: Bi15-M30-AP6X (플러시) 와 15mm 감지 거리를 가진 플러시 없는 M30 센서의 차이점은 무엇입니까?
플러시 (보호가 없는) M30 센서는 센서 표면 너머와 옆으로 자기전자기장을 투사합니다.주어진 신체 크기에 더 큰 감지 거리를 제공하지만 금속으로 둘러싸여 장착 할 수 없습니다. 주변 금속은 필드를 흡수하고 감지을 줄이거나 제거합니다..
Bi15-M30-AP6X의 플러시 디자인은 전장을 앞으로 집중시킵니다.금속 브래킷 설치가 가능해지기 때문에, 20~22mm보다는 15mm로 측정 거리를 제한해야 합니다..
Q4: LED 표시기 (LED) 는 무엇을 나타냅니다?
Bi15-M30-AP6X의 단일 LED는 출력이 활성 상태 (ON) 에 있을 때 켜집니다.
이것은 출력 상태 표시기입니다. 전력 표시기가 아닙니다. A lit LED confirms both that a target is within the sensing field and that the output is conducting — useful for setup verification and quick troubleshooting on a live machine without needing a separate voltmeter.
Q5: Bi15-M30-AP6X는 어떤 보호 회로를 포함합니까?
Turck's Bi series inductive sensors include protection against polarity reversal of the supply connections and short circuits on the output — the sensor will not be damaged by a brief output wire shorting to common or by incorrect supply polarity during installation.
이러한 보호는 설치 오류 위험을 줄이고 표준 기계 배선에서 외부 시리즈 보호 구성 요소의 필요성을 제거합니다.센서의 일시적 허용 범위를 초과 한 지속적인 단회로 또는 지속적인 역극성은 손상을 일으킬 것입니다, 그래서 배선 오류를 즉시 해결합니다.
